Разводка разъемов


10.17 Разводка разъемов

Семенов Ю.А. (ГНЦ ИТЭФ)

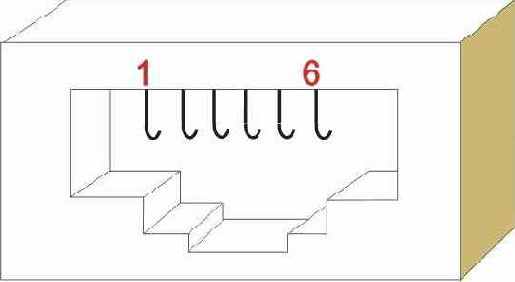

RJ-11

(6 контактов)

Контакт

Назначение

1

Не используется (иногда земля)

2

Прием +

3

Передача +

4

Передача -

5

Прием -

6

Не используется (иногда земля)

Телефонный разъем

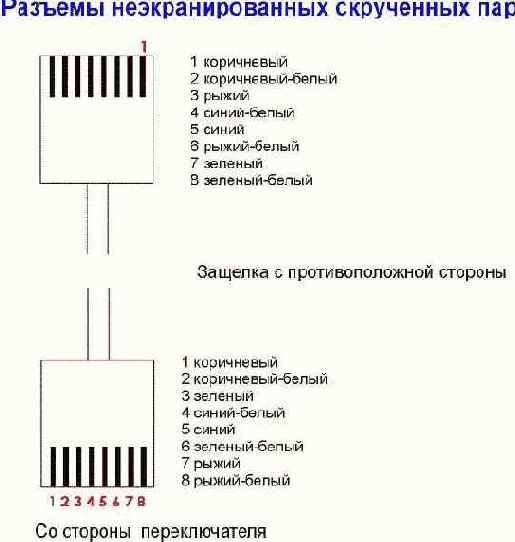

Применение неэкранированных скрученных пар

Использование

Ножки разъема

1-2

3-6

4-5

7-8

Аналоговая передача голоса

-

-

TR/RX

-

10BASE-T

TX

RX

-

-

100BASE-TX

TX

RX

-

-

100BASE-T4

TX

RX

-

-

100BASE-VG

BI

BI

BI

BI

ISDN

Питание

TX

RX

Питание

Token Ring

-

TX

RX

-

ATM-пользователь

TX



RX

ATM-разветвитель

RX



TX

TX – передача; RX – прием; BI – двунаправленная передача/прием.

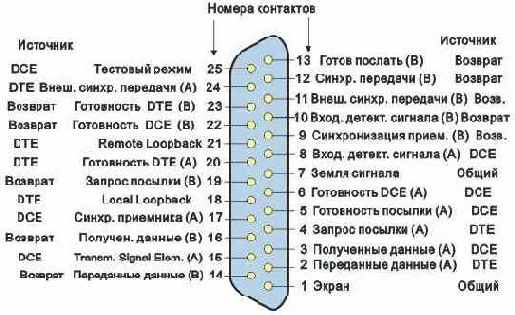

Интерфейс RS-530

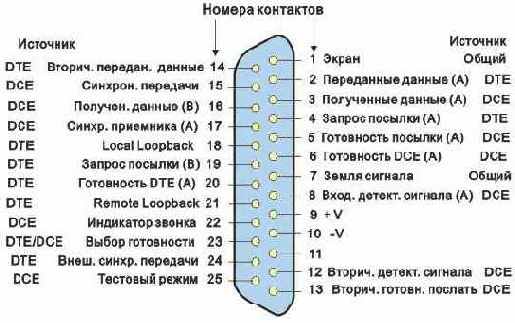

Разводка разъема интерфейса RS-232

Номер контакта

Сторона ЭВМ (DTE) Разъем DB25M

Устройство передачи данных (DCE) Разъем DB25F

1

Экран

Экран

2

Выход передачи данных (TD)

Вход приема данных (RD)

3

Вход приема данных (RD)

Выход передачи данных (TD)

4

Запрос передачи данных (RTS)

Запрос приема данных (CTS)

5

Запрос приема данных (CTS)

Запрос передачи данных (RTS)

6

Вход готовности (DSR)

Выход готовности (DTR)

7

Земля сигнала

Земля сигнала

8

Вход CD (Carrier Detect)

Выход CD (Carrier Detect)

20

DTE готов (DTR)

DCE готов (DSR)

22

Индикатор вызова (RI)

Индикатор вызова (RI)

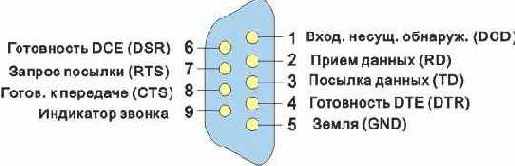

Интерфейс V.24/RS-232 (9-контактный)

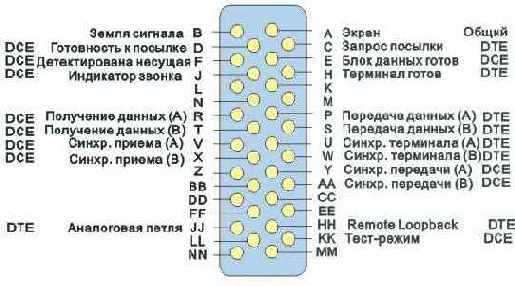

Интерфейс V.35

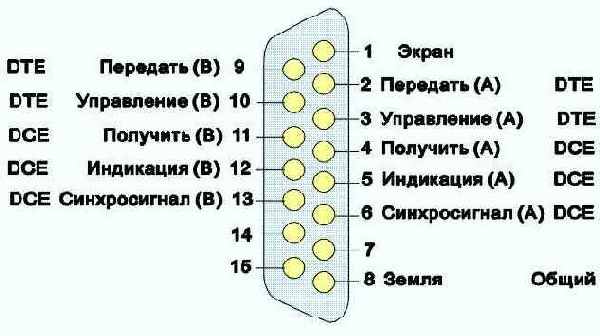

Интерфейс X.21

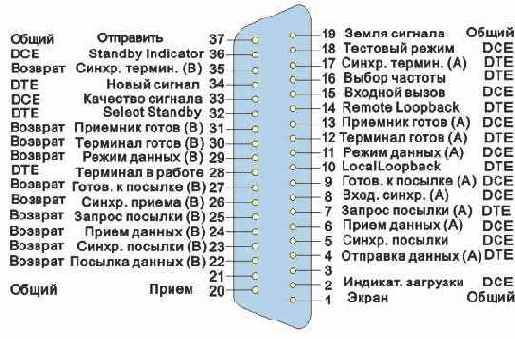

Интерфейс V.36/RS-449
