4.4.2 Протокол UDP
Семенов Ю.А. (ГНЦ ИТЭФ)
Протокол UDP (user datagram protocol, RFC-768) является одним из основных протоколов, расположенных непосредственно над IP. Он предоставляет прикладным процессам транспортные услуги, немногим отличающиеся от услуг протокола IP. Протокол UDP обеспечивает доставку дейтограмм, но не требует подтверждения их получения. Протокол UDP не требует соединения с удаленным модулем UDP ("бессвязный" протокол). К заголовку IP-пакета udp добавляет поля порт отправителя и порт получателя, которые обеспечивают мультиплексирование информации между различными прикладными процессами, а также поля длина
udp-дейтограммы и контрольная сумма, позволяющие поддерживать целостность данных. Таким образом, если на уровне ip для определения места доставки пакета используется адрес, на уровне UDP - номер порта.
Примерами сетевых приложений, использующих UDP, являются NFS(network file system), TFTP(trivial file transfer protocol, RFC-1350), RPC (remote procedure call, RFC-1057) и SNMP (simple network management protocol, RFC-1157). Малые накладные расходы, связанные с форматом UDP, а также отсутствие необходимости подтверждения получения пакета, делают этот протокол наиболее популярным при реализации приложений мультимедиа, но главное его место работы - локальные сети и мультимедиа.
Прикладные процессы и модули UDP взаимодействуют через UDP-порты. Эти порты нумеруются, начиная с нуля. Прикладной процесс, предоставляющий некоторые услуги (сервер), ожидает сообщений, направленных в порт, специально выделенный для этих услуг. Программа-сервер ждет, когда какая-нибудь программа-клиент запросит услугу.
Например, сервер snmp всегда ожидает сообщения, адресованного в порт 161. Если клиент snmp желает получить услугу, он посылает запрос в UDP-порт 161 на машину, где работает сервер. На каждой машине может быть только один агент SNMP, т.к. существует только один порт 161. Данный номер порта является общеизвестным, т.е. фиксированным номером, официально выделенным в сети Internet для услуг SNMP. Общеизвестные номера портов определяются стандартами Internet (см. табл. 4.4.2.1).
Данные, отправляемые прикладным процессом через модуль UDP, достигают места назначения как единое целое. Например, если процесс-отправитель производит 5 записей в порт, то процесс-получатель должен будет сделать 5 чтений. Размер каждого записанного сообщения будет совпадать с размером каждого прочитанного. Протокол UDP сохраняет границы сообщений, определяемые прикладным процессом. Он никогда не объединяет несколько сообщений в одно и не делит одно сообщение на части. Формат UDP-сообщений представлен ниже на рис. 4.4.2.1:

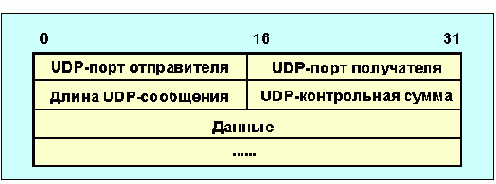

Рис. 4.4.2.1 Формат UDP-дейтограмм
Длина сообщения равна числу байт в UDP-дейтограмме, включая заголовок. Поле UDP контрольная сумма содержит код, полученный в результате контрольного суммирования UDP-заголовка и поля данные. Не трудно видеть, что этот протокол использует заголовок минимального размера (8 байт). Таблица номеров UDP-портов приведена ниже (4.4.2.1). Номера портов от 0 до 255 стандартизованы и использовать их в прикладных задачах не рекомендуется. Но и в интервале 255-1023 многие номера портов заняты, поэтому прежде чем использовать какой-то порт в своей программе, следует заглянуть в RFC-1700. Во второй колонке содержится стандартное имя, принятое в Internet, а в третей - записаны имена, принятые в unix.
Таблица 4.4.2.1 Номера UDP-портов (более полный перечень в RFC-1700; Если какой-то номер порта в перечне отсутствует, это не означает, что он не зарезервирован и его можно использовать, просто я сэкономил место)
| Номер порта | Обозначение | Назначение |
| 1397 | Аudio-activmail | Активная звуковая почта |
| 1398 | Video-activmail | Активная видео-почта |
| 5002 | RFE | Радио-Ethernet |
| 6000-6063 | X11 | Система X Windows |
| 7008 | AFS3-update | Сервер-сервер актуализация |
/p> Модуль IP передает поступающий IP-пакет модулю UDP, если в заголовке этого пакета указан код протокола UDP. Когда модуль UDP получает дейтограмму от модуля IP, он проверяет контрольную сумму, содержащуюся в ее заголовке. Если контрольная сумма равна нулю, это означает, что отправитель ее не подсчитал. ICMP, IGMP, UDP и TCP протоколы имеют один и тот же алгоритм вычисления контрольной суммы (RFC-1071). Но вычисление контрольной суммы для UDP имеет некоторые особенности. Во-первых, длина UDP-дейтограммы может содержать нечетное число байт, в этом случае к ней добавляется нулевой байт, который служит лишь для унификации алгоритма и никуда не пересылается. Во-вторых, при расчете контрольной суммы для UDP и TCP добавляются 12-байтные псевдо-заголовки, содержащие IP-адреса отправителя и получателя, код протокола и длину дейтограммы (см. рис. 4.4.2.2). Как и в случае IP-дейтограммы, если вычисленная контрольная сумма равна нулю, в соответствующее поле будет записан код 65535.

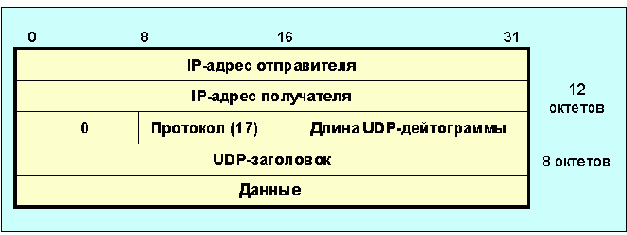

Рис. 4.4.2.2. Псевдозаголовок, используемый при расчете контрольной суммы
Если контрольная сумма правильная (или равна 0), то проверяется порт назначения, указанный в заголовке дейтограммы. Если прикладной процесс подключен к этому порту, то прикладное сообщение, содержащиеся в дейтограмме, становится в очередь к прикладному процессу для прочтения. В остальных случаях дейтограмма отбрасывается. Если дейтограммы поступают быстрее, чем их успевает обрабатывать прикладной процесс, то при переполнении очереди сообщений поступающие дейтограммы отбрасываются модулем UDP. Следует учитывать, что во многих посылках контрольное суммирование не охватывает адреса отправителя и места назначения. При некоторых схемах маршрутизации это приводит к зацикливанию пакетов в случае повреждения его адресной части (адресат не признает его "своим").
Так как максимальная длина IP-дейтограммы равна 65535 байтам, максимальная протяженность информационного поля UDP-дейтограммы составляет 65507 байт. На практике большинство систем работает с UDP-дейтограммами с длиной 8192 байта или менее. Детальное описание форматов, полей пакетов и пр. читатель может найти в RFC-768.
