4.5.4 Протокол пересылки файлов FTP
Семенов Ю.А. (ГНЦ ИТЭФ)
Для реализации обмена между двумя персональными ЭВМ в пределах сети (программные пакеты PCTCP, и т.д.) можно резидентно загрузить FTPSRV или другую эквивалентную программу. Также как и в случае TELNET необходима идентификация, но многие депозитарии допускают анонимный вход (имя пользователя ANONYMOUS, RFC-1635), который не требует слова пропуска (пароля) или допускает ввод вашего почтового адреса вместо него.
Работа FTP на пользовательском уровне содержит несколько этапов:
| 1. | Идентификация (ввод имени-идентификатора и пароля). | ||
| 2. |
| Выбор каталога. | |
| 3. | Определение режима обмена (поблочный, поточный, ascii или двоичный). | ||
| 4. | Выполнение команд обмена (get, mget, dir, mdel, mput или put). | ||
| 5. | Завершение процедуры (quit или close). |
FTP довольно необычная процедура, так как поддерживает две логические связи между ЭВМ (Рис 4.5.4.1). Одна связь служит для удаленного доступа и использует протокол Telnet. Другая связь предназначена для обмена данными. Сервер производит операцию passive open для порта 21 и ждет соединения с клиентом. Клиент осуществляет операцию active open для порта 21. Канал остается активным до завершения процедуры FTP. TOS (тип IP-сервиса) соответствует минимуму задержки, так как этот канал используется для ручного ввода команд. Канал для передачи данных (TCP) формируется каждый раз для пересылки файлов. Канал открывается перед началом пересылки и закрывается по коду end_of_file (конец файла). IP-тип сервиса (TOS) в этом случае ориентирован на максимальную пропускную способность.
Конечный пользователь взаимодействует с протокольным интерпретатором, в задачи которого входит управление обменом информацией между пользователем и файловой системой, как местной, так и удаленной. Схема взаимодействия различных частей Internet при работе FTP изображена на рис. 4.5.4.1.
Сначала по запросу клиента формируется канал управления, который в дальнейшем используется для передачи команд от клиента и откликов от сервера. Информационный канал формируется сервером по команде клиента, он не должен существовать постоянно на протяжении всей FTP-сессии и может формироваться и ликвидироваться по мере необходимости. Канал управления может быть закрыт только после завершения информационного обмена. Для канала управления используется протокол Telnet. После того как управляющий канал сформирован, клиент может посылать по нему команды. Сервер воспринимает, интерпретирует эти команды и передает отклики.
Рис. 4.5.4.1 Схема работы протокола ftp.

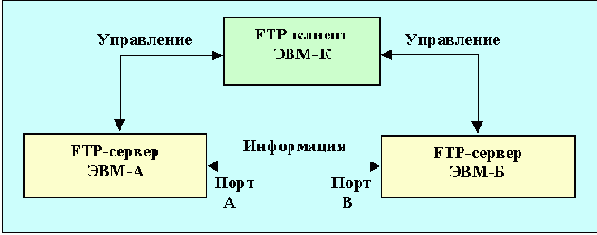

Возможна и другая схема взаимодействия, когда по инициативе клиента осуществляется файловый обмен между двумя ЭВМ, ни одна из которых не является машиной клиента (см. рис. 4.5.4.2).
Рис. 4.5.4.2. Организация информационного обмена между двумя удаленными машинами
На фазе задания режима обмена предоставляются следующие возможности:
Команда Block сохраняет структуру логических записей файла.
Команда Stream устанавливает режим, при котором не производится пересылки контрольной информации для блоков. Это наиболее быстрый режим обмена, он работает по умолчанию.
Команда TYPE может задать режимы обмена IMAGE, ASCII или EBCDIC. Из них ASCII - используется по умолчанию. Режим EBCDIC применяется для обменов между ЭВМ, работающими с набором символов EBCDIC. Режим IMAGE предполагает обмен 8-битными байтами, используется для передачи двоичной (а не текстовой) информации. Более подробный список команд помещен ниже. Структурно информация может передаваться в виде файлов (структура по умолчанию), в виде последовательности записей (применимо для текстовых файлов ASCII или EBCDIC) или постранично (последняя структура не относится к числу рекомендуемых).
Для копирования файла из удаленного сервера используется команда GET, для копирования группы файлов - MGET, в последнем случае применяются символы заменители, например, MGET *.txt (или RFC-18*.txt, при этом скопируются файлы с RFC-1800.txt до RFC-1899.txt, если таковые существуют в текущем каталоге). Аналогом команды GET в какой-то степени является команда DIR (ls), только она переносит содержимое каталога, что для некоторых операционных систем эквивалентно. При использовании модификации mget проявляйте осторожность - вы можете заблокировать телекоммуникационный канал длительным копированием. Для записи файла в удаленный сервер применяется команда PUT. При операциях обмена обычно используется текущий каталог локальной ЭВМ. В вашем распоряжении всегда имеется возможность поменять местный каталог с помощью команды LCD или ее аналога. Любая команда обмена выполняется в несколько этапов:
Рассмотрим пример FTP-сессии. Для этого выдадим команду (тексты, набираемые с клавиатуры, выделены курсивом):
| FTP -d ns.itep.ru | (флаг -d означает установку отладочного режима, при котором выдаются все сообщения и внутренние команды на экран терминала). |
220- *** Welcome at FTP-Server ftp.ITEP.RU ***
220-
220 ns.itep.ru FTP server ready.
Userid for logging in on ns.itep.ru (SEMENOV)? semenov
FTP command: USER semenov
FTP response: 331 Password required for semenov.
331 Password required for semenov.
Password for logging in as semenov on ns.itep.ru? XXXXXXXX
| PASS XXXXXXXX | (ввод пароля не отображается на экране) |
230 User semenov logged in.
| ftp:ns.itep.ru> hel | (просьба выдать список доступных на данном сервере FTP-команд) |
Available commands are:
| ! | ? | acct | append | ascii | binary | bye | cd | debug |
| delete | dir | drive | exit | fcd | fdir | fpwd | get | help |
| iget | image | iput | lcd | ldir | lmkdir | local | login | lpwd |
| ls | mdelete | mget | mkdir | mput | option | parent | passive | put |
| pwd | quit | quote | rename | retrieve | rmdir | send | server | show |
| stat | store | take | tenex | tget | tput | type | user | verbose |
ftp:ns.itep.ru> quit
FTP command: QUIT
FTP response: 221 Goodbye.
Уход из FTP производится по команде quit. В приведенном примере файловый обмен не производился, но и команда HELP требует переноса информации (также как и dir), так как вам выдается список команд, доступных на удаленном сервере. Из воспроизведенного списка команд, самая опасная mdelete, так как способна стереть целый каталог. Нетекстовые файлы (архивированные, графические и программные) следует пересылать в режиме binary. Для перевода в этот режим используется одноименная команда. Для перехода из одного каталога в другой на удаленном сервере служит команда cd имя_каталога, а для возврата в предшествующий cd .. . Например, cd /pub/msdos.
Ссылка на объект, доступный через анонимное FTP, обычно записывается в виде:
| Название ресурса | Имя сервера | Имя каталога в сервере. |
| Internet-cmc | ftp.rpi.edu | /pub/communications/internet-cmc.txt |
Internet-cmc (CMC - computer-mediated communication) -это межкомпьютерный обмен по сети Internet.
Ниже приведен список базовых команд FTP. Следует разделять внутренний набор команд FTP, которыми обмениваются клиент и сервер по командному каналу, и набор команд доступный пользователю. Служебные команды содержат три или четыре заглавные буквы. Эти наборы команд перекрываются лишь частично. Служебные команды унифицированы (они выделены в приведенном выше примере FTP-сессии жирным шрифтом, в помещенной ниже таблице эти команды представлены в ее верхней части), пользовательский же набор команд может варьироваться от реализации к реализации. Если выдать команду FTP без аргументов, система обычно откликается приглашением FTP> и вы можете выполнить некоторые из приведенных ниже команд (весь набор становится доступным только после идентификации).
Таблица 4.5.4.1
Субкоманды FTP |
Описание |
| ABOR | Прерывание исполнения предыдущей FTP-команды и связанного с ней обмена |
| ACCT<SP> <account-information> | Ввод идентификатора пользователя (ID); |
| ALLO <SP> <десятичное целое> [<SP> R <SP> <десятичное целое>] | Зарезервировать достаточно места ( в байтах) для пересылки файла. Для файлов с постраничной структурой после символа R указывается число записей |
| APPE <SP> <проход> | Присовокупить передаваемые данные к файлу, указанному в параметре проход |
| CDUP | Переход в каталог прародитель |
| CWD <SP> <проход> | Изменить рабочий каталог (CD); |
| DELE <SP> <проход> | Стереть файл (del); |
| HELP | Выдать справочную информацию о выполнимых командах |
| HELP [<SP> <строка>] | Выдать описание работы данной команды |
| LIST [<SP> <проход>] | Вывод списка файлов или каталогов (dir); |
| MKD <SP> <проход> | Создать каталог |
| MODE <SP> <код режима> | Режим обмена = поток, блоки или со сжатием |
| NLST [<SP> <проход>] | Переслать оглавление каталога от сервера к клиенту |
| NOOP | Пустая команда |
| PASS <SP> <пароль> | Слово-пропуск (пароль) пользователя, заполняется пользователем |
| PASV | Перевести сервер в режим прослушивания информационного порта на предмет установления соединения |
| PORT <SP> <порт ЭВМ> | IP-адрес и номер порта клиента |
| PWD | Выдать имя текущего каталога |
| QUIT | Уход из FTP |
| REIN | Завершение сессии и открытие новой |
| REST <SP> <маркер> | Возобновление обмена, начиная с места, указанного маркером |
| RETR <SP> <проход> | Переслать копию файла (get) другому адресату |
| RMD <SP> <проход> | Удалить каталог |
| RNFR <SP> <проход> | Начало процедуры переименования файла (Rename From) |
| RNTO <SP> <проход> | Указание нового имени файла при переименовании (Rename To)_ |
| SITE <SP> <строка> | Используется сервером для реализации локально специфических команд |
| SMNT <SP> <проход> | Позволяет пользователю смонтировать нужную файловую систему |
| STAT | Выдать текущие значения параметров (STATUS) |
| STOR <SP> <проход> | Сервер должен запомнить полученные данные в виде файла |
| STOU | Аналог команды STOR но записывает файл в текущий каталог и присваивает файлу уникальное имя |
| STRU <SP> <код структуры> | Структура файла = файл, запись или страница |
| SYST | Сервер сообщает тип системы |
| TYPE <SP> <код типа> | Специфицирует тип информации, часто для этой цели используются команды binary и ASCII |
| USER <SP> < [имя [пропуск]] > | Идентифицирует пользователя, запрашивается сервером |
| ? | тоже что и HELP; |
| lcd | Изменить локальный каталог (на вашей ЭВМ); |
| ! | Выйти временно из FTP и уйти в Shell (UNIX) |
| ! команда | Исполнить команду Shell (UNIX) |
| close | Прервать связь с удаленным сервером, оставаясь в FTP |
| open [имя_ЭВМ] | Установить связь с указанным удаленным сервером |
| dir | Выдать содержимое удаленного каталога |
/p> <SP> пробел; все команды завершаются последовательностью <CRLF> возврат каретки + перевод строки. В квадратных скобках записан опционный аргумент. Выполнение любой команды можно прервать с помощью Ctrl-C.
Возможная форма обращения к FTP (SunOS 4.1): FTP [ -опции ] [ имя_ЭВМ ]
Допустимы следующие опции (модификаторы) команды:
-d |
включение отладочного режима. |
-g |
блокировка группового исполнения команд. |
-i |
Выключение интерактивного приглашения при множественной пересылке файлов. |
-v |
Отображает все отклики удаленного сервера и статистику обмена; этот режим работает обычно по умолчанию. |
| ! [ команда ] | Исполняется команда интерпретатора shell вашей ЭВМ (UNIX). Если имя команды явно не введено, система переходит в интерактивный режим shell. |
$ имя-макро [ аргументы ] |
Выполняется макро, имя которого введено, аргументы используются этим макро. |
account [ пароль ] |
Позволяет ввести пароль, необходимый для доступа в удаленный сервер. |
append имя_местного_файла [ имя_удаленного_файла ] |
Добавить местный файл к файлу на удаленном сервере. |
Bye |
Завершает FTP-сессию. |
case |
Переключает регистр символов, которыми записаны имена файлов на удаленной ЭВМ, в процессе выполнения команды MGET. Если case включен (по умолчанию выключен), все прописные буквы в именах файлов на удаленной ЭВМ, меняются при переносе в вашу ЭВМ на строчные. |
close |
Завершает FTP-сессию и возвращает систему в интерактивный командный режим. Все описанные ранее макро стираются. |
debug [ debug-value ] |
Включает/выключает режим отладки. Значение debug-value определяет отладочный уровень. Если отладка включена, FTP отображает на экране каждую команду, посылаемую удаленной ЭВМ. Эта информация помечается символом '-->'. |
| dir [ удаленный каталог ] [ местный файл ] |
Выдает на экран содержимое удаленного каталога. Если в качестве параметра указано имя местного файла, результат заносится в него. Если имя удаленного каталога не указано, команда выполняется для текущего каталога. |
disconnect |
синоним close. |
hash |
включает/выключает знак (#). Во включенном состоянии отмечается пересылка каждого блока, что позволяет визуально контролировать процесс обмена. |
macdef macro-name |
Определяет макро. Последующие строки запоминаются в качестве текста макро с именем macro-name. Нулевая строка (двойное нажатие клавиши RETURN) завершает ввод текста макро. Можно ввести до 16 макро с суммарным объемом до 4096 символов. |
mdelete [ имена_файлов_на удаленной_ЭВМ ] |
удаляет файлы на удаленной ЭВМ. |
open имя-ЭВМ [ port ] |
устанавливает связь с указанным FTP-сервером (ЭВМ) через специфицированный порт. |
prompt |
включает/выключает нтерактивные запросы со стороны ЭВМ. Это бывает полезным при выполнении групповых команд MPUT, MGET или MDELETE и позволяет проводить соответствующие операции над файлами выборочно. |
proxy |
ftp-команда выполняет FTP-команду на вторичной удаленной ЭВМ. Эта команда позволяет связать два удаленных FTP-сервера и осуществить пересылку файлов между ними. Первой proxy-командой должна быть команда open, необходимая для связи со вторичным сервером. Введите команду proxy ?, чтобы проверить выполнимость этих команд на данном сервере. |
quit |
синоним bye. |
recv |
удаленный_файл [ местный_файл ] синоним команды get. |
remotehelp [ имя_команды ] |
Запрашивает справочную информацию у удаленного FTP-сервера. Если имя_команды задано, запрашивается информация о конкретной команде. |
| runique | Включает режим записи файлов в вашу ЭВМ только с уникальными именами. Если файл с таким именем уже существует, то новому файлу будет присвоено имя с расширением .1, если и такое имя уже есть, то с расширением .2. Это может продолжаться вплоть до расширения .99, после чего будет выдано сообщение об ошибке. Впрочем, такую ситуацию вообразить крайне трудно, если вы сами не наплодили файлов с цифровыми расширениями. Для команды mget это крайне полезная функция, которая застрахует вас от стирания ваших файлов из текущего каталога, имеющих имена, совпадающие с именами на удаленном сервере. По умолчанию runique не включено. |
send local-file [ remote-file ] |
Синоним команды put. |
status |
Отображает текущее состояние ftp. |
/p> В депозитариях можно встретить файлы следующих разновидностей (все виды ниже перечисленных файлов пересылаются в режиме binary, а не ASCII):
Таблица 4.5.4.2
| Тип файла | Пример записи имени файла | Программа обработки файла |
| Архивированный файл | файл.Z | compress, uncompress |
| tar-файл | файл.tar | tar |
| Архивированный tar-файл | файл.tar.Z | tar, compress, uncompress |
| файл.tar.gz | Применен архиватор GZIP | |
| uuencode-файл | файл.uue | uuencode, uudecode |
| Архивированный uuencode-файл | файл.uue.Z | uuencode, uudecode, compress, uncompress |
| zip-файл | файл.zip | pkzip, pkunzip |
| shar-файл | файл.shar | shar, sh, unshar |
| сжатый shar-файл | файл.shar.Z | shar, sh, unshar, compress, uncompress |
Таблица 4.5.4.3. Коды диагностики
| Значение кода-отклика | Описание |
| 1yz | Позитивный предварительный отклик, который означает, что операция начата. До завершения процедуры следует ожидать как минимум еще один отклик |
| 2yz | Сигнал успешного завершения процедуры, говорящий о том, что можно ввести новую команду |
| 3yz | Положительный промежуточный отклик, указывающий на то, что команда воспринята, но для продолжения требуется дополнительная информация |
| 4yz | Негативный отклик, свидетельствующий о том, что команда не воспринята, но можно попробовать ее исполнить еще раз |
| 5yz | Отклик, говорящий о том, что команда не выполнена и не может быть выполнена вообще |
| Значение кода-отклика | Описание |
| x0z | Указывает на синтаксическую ошибку; синтаксис верен но команда не имеет смысла |
| x1z | Указание на необходимость ввода дополнительной информации |
| x2z | Отклик, связанный с управлением каналом связи |
| x3z | Отклик для команд идентификации пользователя и проверки пароля |
| x4z | Функция не определена |
| x5z | Отклик, характеризующий состояние файловой системы |
/p> Далее в тексте встречается выражение "анонимное FTP", это подразумевает следующую процедуру (см. также RFC-1635):
ftp> login: anonymous
ftp> password: [ваш полный E-mail адрес]
| ftp> cd <имя_каталога > | (смена каталога) |
| ftp> binary | (если текст, например, архивирован, в противном случае команду выдавать не нужно) |
| ftp> get <имя_файла> | (копирование файла) |
| ftp> quit | (уход из процедуры) |
Таблица 4.5.4.4. Коды откликов
| Код-отклик | Описание |
| 110 | Комментарий |
| 120 | Функция будет реализована через nnn минут |
| 125 | Канал открыт, обмен данными начат |
| 150 | Статус файла правилен, подготавливается открытие канала |
| 200 | Команда корректна |
| 211 | Системный статус или отклик на справочный запрос |
| 212 | Состояние каталога |
| 213 | Состояние файла |
| 214 | Справочное поясняющее сообщение |
| 220 | Слишком много подключений к FTP-серверу (можете попробовать позднее). В некоторых версиях указывает на успешное завершение промежуточной процедуры |
| 221 | Благополучное завершение по команде quit |
| 225 | Канал сформирован, но информационный обмен отсутствует |
| 226 | Закрытие канала, обмен завершен успешно |
| 230 | Пользователь идентифицирован, продолжайте |
| 250 | Запрос прошел успешно |
| 331 | Имя пользователя корректно, нужен пароль |
| 332 | Для входа в систему необходима аутентификация |
| 421 | Процедура не возможна, канал закрывается |
| 425 | Открытие информационного канала не возможно |
| 426 | Канал закрыт, обмен прерван |
| 450 | Запрошенная функция не реализована, файл не доступен, например, занят |
| 451 | Локальная ошибка, операция прервана |
| 452 | Ошибка при записи файла (не достаточно места) |
| 500 | Синтаксическая ошибка, команда не может быть интерпретирована (возможно она слишком длинна) |
| 501 | Синтаксическая ошибка (неверный параметр или аргумент) |
| 502 | Команда не используется (нелегальный тип MODE) |
| 503 | Неудачная последовательность команд |
| 504 | Команда не применима для такого параметра |
| 530 | Система не загружена (not logged in) |
| 532 | Необходима аутентификация для запоминания файла |
| 550 | Запрошенная функция не реализована, файл не доступен, например, не найден |
| 552 | Запрошенная операция прервана, недостаточно выделено памяти |
