Протокол межсетевой передачи больших пакетов (LIP)

4.2.1.4 Протокол межсетевой передачи больших пакетов (LIP)

Семенов Ю.А. (ГНЦ ИТЭФ)

Новый протокол LIP (Large Internet Packet Protocol, 1992 год) разработан Novell для того, чтобы максимально эффективно реализовать возможности, предоставляемые внешними каналами связи. Для повышения производительности операций чтения и записи разработан также протокол пакетного режима (Burst Mode Protocol). Этот протокол позволяет рабочим станциям передавать один запрос на чтение или запись и получать в ответ до 64 Кбайт данных, не посылая дополнительных запросов (используется технология BNETX и VLM). Длина пакета является результатом соглашения между отправителем и получателем, которое достигается в результате диалога. При этом прикладные программы не должны поддерживать пакетный режим (он реализован в оболочке системы). При использовании протокола пакетного режима BNETX клиент и сервер должны быть соответственно подготовлены. На сервере загружается модуль NLM (PBURST.NLM). Согласование размера пакета реализуется путем посылки оболочкой пакетного режима специального запроса на установление соединения с сервером. Это в свою очередь накладывает ограничение на минимальный размер каждого из используемых буферов. Если совершается попытка клиента установить связь в пакетном режиме с сервером, который этот режим не поддерживает, то будет послано сообщение “NO Such Property”, а обмен будет производиться в обычном режиме (NCP-запрос-отклик). Отличие пакетных режимов в BNETX и VLM заключается в управлении скользящим окном. VLM (VLM.EXE), в отличии от BNETX, не устанавливает верхнего предела размера окна. По умолчанию размер окна (число посланных пакетов без подтверждения получения) при чтении равно 16, а при записи - 10. Формат кадров протокола пакетного режима предполагает наличие IPX-заголовка, за которым следует NCP-заголовок пакетного режима. Далее следуют данные. Формат кадра пакетного режима показан на рис. 4.2.1.10. Поле тип запроса NCP-запроса или отклика содержит код 0x7777. Возможные значения флагов перечислены ниже (таблица 4.2.1.6).

Таблица 4.2.1.4.1 Значения поля флаги

Флаг Описание sys При равенстве 1 указывает на то, что это системный пакет и не несет в себе данных

sak Пока не используется, но равенство 1 должно потребовать от получателя присылки списка утраченных фрагментов eob Равенство 1 показывает, что пакет содержит последнюю порцию данных, присланных отправителем. bsy Пока не используется, зарезервирован для индикации занятости сервера. abt Равенство 1 сообщает клиенту о том, что сессия прервана.

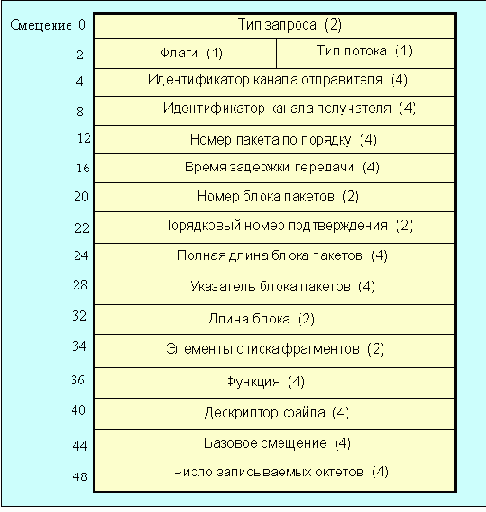

Рис. 4.2.1.10 Формат кадра пакетного режима

В скобках на рисунке указаны размеры полей в байтах. Поле тип потока в данное время может содержать только код 0x02 и означает, что передаются длинные блоки пакетов. Поле идентификатор отправителя является случайным числом и представляет собой уникальный идентификатор канала, работающего в пакетном режиме. Код этого поля формируется отправителем и не должен равняться нулю. Идентификатор канала получателя также случайное число, но задается адресатом и также не должно содержать нуль. Поле номер пакета по порядку служит для отслеживания текущей пакетной операции и увеличивается на единицу для каждого нового пакета. Поле время задержки передачи означает величину задержки между отправкой пакетов и измеряется в сотнях микросекунд. Поле номер блока пакетов идентифицирует принадлежность пакета к конкретному блоку (данные, посылаемые по запросу, образуют один блок). При установлении связи код этого поля делается равным нулю. В дальнейшем при выполнении каждого запроса его значение увеличивается на 1. Поле порядковый номер подтверждения содержит номер блока пакетов, ожидаемый следующим. Поле служит для контроля доставки блоков пакетов. Поле полная длина блока пакетов задает длину блока в байтах и равно сумме длин всех пакетов в блоке. Поле указатель блока пакетов определяет положение конкретного пакета, указатель равный нулю говорит о том, что это первый пакет. Поле длина блока задает длину блока пакетов в октетах. Поле элементы списка фрагментов задает число элементов, пропущенных в процессе реализации пакетной сессии. Если это число равно нулю, пропущенных фрагментов не было. Поле функция определяет разновидность операции (чтение или запись), реализуемой в данной сессии. Последующие поля служат для операций с файлами.
