4.4.1 IP-протокол

Семенов Ю.А. (ГНЦ ИТЭФ)

В Интернет используется много различных типов пакетов, но один из основных - IP-пакет (RFC-791), именно он вкладывается в кадр Ethernet и именно в него вкладываются пакеты UDP, TCP. IP-протокол предлагает ненадежную транспортную среду. Ненадежную в том смысле, что не существует гарантии благополучной доставки IP-дейтограммы. Алгоритм доставки в рамках данного протокола предельно прост: при ошибке дейтограмма выбрасывается, а отправителю посылается соответствующее ICMP-сообщение (или не посылается ничего). Обеспечение же надежности возлагается на более высокий уровень (UDP или TCP). Формат IP-пакетов показан на рисунке 4.4.1.1.

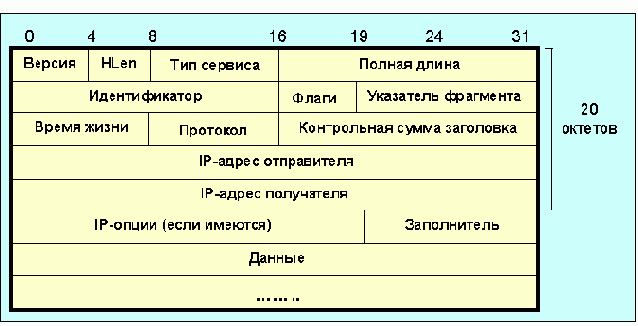

Рис. 4.4.1.1. Формат дейтограммы Интернет

Поле версия характеризует версию IP-протокола (например, 4 или 6). Формат пакета определяется программой и, вообще говоря, может быть разным для разных значений поля версия. Только размер и положение этого поля незыблемы. Поэтому в случае изменений длины IP-адреса слишком тяжелых последствий это не вызовет. Понятно также, что значение поля версия во избежании непредсказуемых последствий должно контролироваться программой. HLEN - длина заголовка, измеряемая в 32-разрядных словах, обычно заголовок содержит 20 октетов (HLEN=5, без опций и заполнителя). Поле полная длина определяет полную длину IP-дейтограммы (до 65535 октетов), включая заголовок и данные. Одно-октетное поле тип сервиса (TOS - type of service) характеризует то, как должна обрабатываться дейтограмма. Это поле делится на 6 субполей:

Субполе Приоритет предоставляет возможность присвоить код приоритета каждой дейтограмме. Значения приоритетов приведены в таблице (в настоящее время это поле не используется).

0   Обычный уровень

1   Приоритетный

2   Немедленный

3   Срочный

4   Экстренный

5   ceitic/ecp

6   Межсетевое управление

7   Сетевое управление



Биты C, D, T и R характеризуют пожелание относительно способа доставки дейтограммы. Так D=1 требует минимальной задержки, T=1 - высокую пропускную способность, R=1 - высокую надежность, а C=1 – низкую стоимость. TOS играет важную роль в маршрутизации пакетов. Интернет не гарантирует запрашиваемый TOS, но многие маршрутизаторы учитывают эти запросы при выборе маршрута (протоколы OSPF и IGRP). В таблице 4.4.1.1 приведены рекомендуемые значения TOS.


Табл. 4.4.1.1. Значения tos для разных протоколов

Процедура Минимал. задержка Максим. пропускная способность Максим. надежность Минимал. стоимость Код TOS FTP управление

FTP данные 1 0 0 0 0x10 0 1 0 0 0x08 TFTP 1 0 0 0 0x10 DNS

UDP

tcp 1 0 0 0   0 0 0 0 0x10 0 0 0 0 0x00 telnet 1 0 0 0 0x10 ICMP 0 0 0 0 0x00 IGP 0 0 1 0 0x04 SMTP управление

SMTP данные 1 0 0 0 0x10 0 1 0 0 0x08 SNMP 0 0 1 0 0x04 NNTP 0 0 0 1 0x02 Только один бит из четырех в TOS может принимать значение 1. Значения по умолчанию равны нулю. Большинство из рекомендаций самоочевидны. Так при telnet наибольшую важность имеет время отклика, а для SNMP (управление сетью) - надежность.

Поля идентификатор, флаги (3 бита) и указатель фрагмента (fragment offset) управляют процессом фрагментации и последующей "сборки" дейтограммы. Идентификатор представляет собой уникальный код дейтограммы, позволяющий идентифицировать принадлежность фрагментов и исключить ошибки при "сборке" дейтограмм. Бит 0 поля флаги является резервным, бит 1 служит для управления фрагментацией пакетов (0 - фрагментация разрешена; 1 - запрещена), бит 2 определяет, является ли данный фрагмент последним (0 – последний фрагмент; 1 - следует ожидать продолжения). Поле время жизни (TTL - time to live) задает время жизни дейтограммы в секундах, т.е. предельно допустимое время пребывания дейтограммы в системе. При каждой обработке дейтограммы, например в маршрутизаторе, это время уменьшается в соответствии со временем пребывания в данном устройстве или согласно протоколу обработки. Если TTL=0, дейтограмма из системы удаляется. Во многих реализациях TTL измеряется в числе шагов, в этом случае каждый маршрутизатор выполняет операцию TTL=TTL-1. TTL помогает предотвратить зацикливание пакетов. Поле протокол аналогично полю тип в Ethernet-кадре и определяет структуру поля данные (см. табл. 4.4.1.2).



Поле контрольная сумма заголовка вычисляется с использованием операций сложения 16-разрядных слов заголовка по модулю 1. Сама контрольная сумма является дополнением по модулю один полученного результата сложения. Обратите внимание, здесь осуществляется контрольное суммирование заголовка, а не всей дейтограммы. Поле опции не обязательно присутствует в каждой дейтограмме. Размер поля опции зависит от того, какие опции применены. Если используется несколько опций, они записываются подряд без каких-либо разделителей. Каждая опция содержит один октет кода опции, за которым может следовать октет длины и серия октетов данных. Если место, занятое опциями, не кратно 4 октетам, используется заполнитель. Структура октета кода опции отражена на рис. 4.4.1.2.

Таблица 4.4.1.2. Коды протоколов Интернет

Код протокола Интернет Сокращенное название протокола Описание
0 - Зарезервировано
1 ICMP Протокол контрольных сообщений [rfc792]
2 IGMP Групповой протокол управления [rfc1112]
3 GGP Протокол маршрутизатор-маршрутизатор [RFC-823]
4 IP IP поверх IP (инкапсуляция/туннели)
5 ST Поток [rfc1190]
6 TCP Протокол управления передачей [RFC-793]
7 UCL UCL
8 EGP Протокол внешней маршрутизации [RFC-888]
9 IGP Протокол внутренней маршрутизации
10 BBN-MON BBN-RCC мониторирование
11 NVP-II Сетевой протокол для голосовой связи [RFC-741]
12 PUP PUP
13 ARGUS argus
14 Emcon emcon
15 Xnet Перекрестный сетевой отладчик [IEN158]
16 Chaos Chaos
17 UDP Протокол дейтограмм пользователя [RFC-768]
18 MUX Мультиплексирование [IEN90]
19 DCN-MEAS DCN измерительные субсистемы
20 HMP Протокол мониторирования ЭВМ (host [RFC-869])
21 PRM Мониторирование при передаче пакетов по радио
22 XNS-IDP Xerox NS IDP
23 Trunk-1 Trunk-1
24 Trank-2 Trunk-2
25 Leaf-1 Leaf-1
26 Leaf-2 Leaf-2
27 RDP Протокол для надежной передачи данных [RFC-908]
28 IRTP Надежный TP для Интернет [RFC-938]
29 ISO-TP4 iso транспортный класс 4 [RFC-905]
30 Netblt Массовая передача данных [RFC-969]
31 MFE-NSP Сетевая служба MFE
32 Merit-INP Межузловой протокол Merit
33 SEP Последовательный обмен
34   не определен
35 IDRP Междоменный протокол маршрутизации
36 XTP Xpress транспортный протокол
37 DDP Протокол доставки дейтограмм
38 IDPR-CMTP IDPR передача управляющих сообщений
39 TP++ TP++ транспортный протокол
40 IL IL-транспортный протокол
41 SIP Простой Интернет-протокол
42 SDRP Протокол маршрутных запросов для отправителя
43 SIP-SR SIP исходный маршрут
44 SIP-Frag SIP-фрагмент
45 IDRP Интер-доменный маршрутный протокол
46 RSVP Протокол резервирования ресурсов канала
47 GRE Общая инкапсуляция маршрутов
49 BNA BNA
50 SIPP-ESP SIPP ESЗ
52 I-NLSP Интегрированная система безопасности сетевого уровня
53 Swipe IP с кодированием
54 NHRP nbma протокол определения следующего шага
55-60   не определены
61   Любой внутренний протокол ЭВМ
62 CFTP CFTP
63   Любая локальная сеть
64 Sat-Expak Satnet и Expak
65 MIT-Subn Поддержка субсетей MIT
66 RVD Удаленный виртуальный диск MIT
67 IPPC IPPC
68   Любая распределенная файловая система
69 Sat-Mon Мониторирование Satnet
70   не определен
71 IPCV Базовая пакетная утилита
75 PVP Пакетный видео-протокол
76 BRsat-Mon Резервное мониторирование Satnet
78 Wb-mon Мониторирование Expak
79 Wb-expak Широкополосная версия Expak
80 ISO-IP iso Интернет протокол
88 IGRP IGRP (Cisco) - внутренний протокол маршрутизации
89 OSPFIGP OSPFIGP - внутренний протокол маршрутизации
92 MTP Транспортный протокол мультикастинга
101-254   не определены
255   зарезервировано
<


/p>

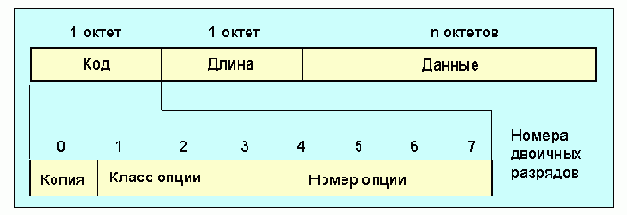

Рис. 4.4.1.2. Формат описания опций

Флаг копия равный 1 говорит о том, что опция должна быть скопирована во все фрагменты дейтограммы. При равенстве этого флага 0 опция копируется только в первый фрагмент. Ниже приведены значения разрядов 2-битового поля класс опции:

Значение поля класс опции Описание
0 Дейтограмма пользователя или сетевое управление
1 Зарезервировано для будущего использования
2 Отладка и измерения (диагностика)
3 Зарезервировано для будущего использования
В таблице, которую вы найдете ниже, приведены значения классов и номеров опций.

Класс опции Номер опции Длина описания Назначение
0 0 - Конец списка опций. Используется, если опции не укладываются в поле заголовка (смотри также поле "заполнитель")
0 1 - Никаких операций (используется для выравнивания октетов в списке опций)
0 2 11 Ограничения,связанные с секретностью (для военных приложений)
0 3 * Свободная маршрутизация. Используется для того, чтобы направить дейтограмму по заданному маршруту
0 7 * Запись маршрута. Используется для трассировки
0 8 4 Идентификатор потока. Устарело.
0 9 * Жесткая маршрутизация. Используется, чтобы направить дейтограмму по заданному маршруту
2 4 * Временная метка Интернет
* в колонке "длина" - означает - переменная.

Наибольший интерес представляют собой опции временные метки и маршрутизация. Опция записать маршрут создает дейтограмму, где зарезервировано место, куда каждый маршрутизатор по дороге должен записать свой IP-адрес (например, утилита traceroute). Формат опции записать маршрут в дейтограмме представлен ниже на рис. 4.4.1.3:

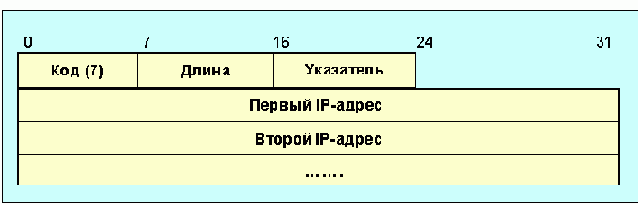

Рис. 4.4.1.3 Формат опций записать маршрут

Поле код содержит номер опции (7 в данном случае). Поле длина определяет размер записи для опций, включая первые 3 октета. Указатель отмечает первую свободную позицию в списке IP-адресов (куда можно произвести запись очередного адреса). Интересную возможность представляет опция маршрут отправителя, которая открывает возможность посылать дейтограммы по заданному отправителем маршруту. Это позволяет исследовать различные маршруты, в том числе те, которые недоступны через узловые маршрутизаторы. Существует две формы такой маршрутизации: Свободная маршрутизация и Жесткая маршрутизация. Форматы для этих опций показаны ниже:

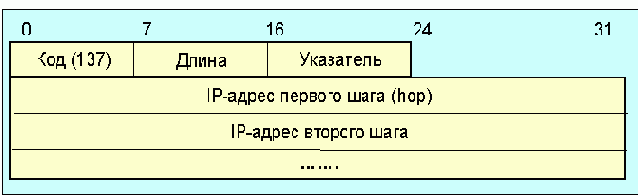

Рис. 4.4.1.3а. Формат опций маршрутизации

Жесткая маршрутизация означает, что адреса определяют точный маршрут дейтограммы. Проход от одного адреса к другому может включать только одну сеть. Свободная маршрутизация отличается от предшествующей возможностью прохода между двумя адресами списка более чем через одну сеть. Поле длина задает размер списка адресов, а указатель отмечает адрес очередного маршрутизатора на пути дейтограммы.

IP-слой имеет маршрутные таблицы, которые просматриваются каждый раз, когда IP получает дейтограмму для отправки. Когда дейтограмма получается от сетевого интерфейса, IP первым делом проверяет, принадлежит ли IP-адрес места назначения к списку локальных адресов, или является широковещательным адресом. Если имеет место один из этих вариантов, дейтограмма передается программному модулю в соответствии с кодом в поле протокола. IP-процессор может быть сконфигурирован как маршрутизатор, в этом случае дейтограмма может быть переадресована в другой узел сети. Маршрутизация на IP-уровне носит пошаговый характер. IP не знает всего пути, он владеет лишь информацией – какому маршрутизатору послать дейтограмму с конкретным адресом места назначения.

Просмотр маршрутной таблицы происходит в три этапа:

  1. Ищется полное соответствие адресу места назначения. В случае успеха, пакет посылается соответствующему маршрутизатору или непосредственно интерфейсу адресата. Связи точка-точка выявляются именно на этом этапе.


  2. Ищется соответствие адресу сети места назначения. В случае успеха система действует также как и в предшествующем пункте. Одна запись в таблице маршрутизации соответствует всем ЭВМ, входящим в данную сеть.


  3. Осуществляется поиск маршрута по умолчанию и, если он найден, дейтограмма посылается в соответствующий маршрутизатор.


Для того чтобы посмотреть, как выглядит простая маршрутная таблица, воспользуемся командой netstat –rn (ЭВМ Sun. Флаг -r выводит на экран маршрутную таблицу, а -n отображает IP-адреса в цифровой форме. С целью экономии места таблица в несколько раз сокращена).



routing tables destination gateway flags refcnt use interface
193.124.225.72 193.124.224.60 ughd 0 61 le0
192.148.166.1 193.124.224.60 ughd 0 409 le0
193.124.226.81 193.124.224.37 ughd 0 464 le0
192.160.233.201 193.124.224.33 ughd 0 222 le0
192.148.166.234 193.124.224.60 ughd 1 3248 le0
193.124.225.66 193.124.224.60 ughd 0 774 le0
192.148.166.10 193.124.224.60 ughd 0 621 le0
192.148.166.250 193.124.224.60 ughd 0 371 le0
192.148.166.4 193.124.224.60 ughd 0 119 le0
145.249.16.20 193.124.224.60 ughd 0 130478 le0
192.102.229.14 193.124.224.33 ughd 0 13206 le0
default 193.124.224.33 ug 9 5802624 le0
193.124.224.32 193.124.224.35 u 6 1920046 le0
193.124.134.0 193.124.224.50 ugd 1 291672 le0
Колонка destination - место назначение, Default - отмечает маршрут по умолчанию; Gateway - IP-адреса портов подключения (маршрутизаторов); REFCNT (reference count) - число активных пользователей маршрута; USE – число пакетов, посланных по этому маршруту; interface - условные имена сетевых интерфейсов. Расшифровка поля FLAGS приведено ниже:

u Маршрут работает (up).
g Путь к маршрутизатору (gateway), если этот флаг отсутствует, адресат доступен непосредственно.
h Маршрут к ЭВМ (host), адрес места назначения является полным адресом этой ЭВМ (адрес сети + адрес ЭВМ). Если флаг отсутствует, маршрут ведет к сети, а адрес места назначения является адресом сети.
d Маршрут возник в результате переадресации.
m Маршрут был модифицирован с помощью переадресации.
Опция временные метки работает также как и опция запись маршрута. Каждый маршрутизатор на пути дейтограммы делает запись в одном из полей дейтограммы (два слова по 32 разряда; смотри раздел 4.4.15). Формат этой опции отображен на рисунке 4.4.1.4.



Рис. 4.4.1.4 Формат опции "временные метки"

Смысл полей длина и указатель идентичен тому, что сказано о предыдущих опциях. 4-битовое поле переполнение содержит число маршрутизаторов, которые не смогли записать временные метки из-за ограничений выделенного места в дейтограмме. Значения поля флаги задают порядок записи временных меток маршрутизаторами:



Таблица 4.4.1.3.

Значение флага Назначение
0 Записать только временные метки; опустить ip-адреса.
1 Записать перед каждой временной меткой ip-адрес (как в формате на предыдущем рисунке).
3 ip-адреса задаются отправителем; маршрутизатор записывает только временные метки, если очередной IP-адрес совпадает с адресом маршрутизатора
Временные метки должны содержать время в миллисекундах, отсчитанное от начала суток.

Взаимодействие других протоколов с IP можно представить из схемы на рис. 4.4.1.5. В основании лежат протоколы, обеспечивающие обмен информацией на физическом уровне, далее следуют протоколы IP, ICMP, ARP, RARP, IGMP и протоколы маршрутизаторов. Чем выше расположен протокол, тем более высокому уровню он соответствует. Протоколы, имена которых записаны в одной и той же строке, соответствуют одному и тому же уровню. Но все разложить аккуратно по слоям невозможно - некоторые протоколы занимают промежуточное положение, что и отражено на схеме, (области таких протоколов захватывают два уровня. Здесь протоколы IP, ICMP и IGMP помещены на один уровень, для чего имеется не мало причин. Но иногда последние два протокола помещают над IP, так как их пакеты вкладываются в IP-дейтограммы. Так что деление протоколов по уровням довольно условно. На самом верху пирамиды находятся прикладные программы, хотя пользователю доступны и более низкие уровни (например, ICMP), что также отражено на приведенном рисунке (4.4.1.5).

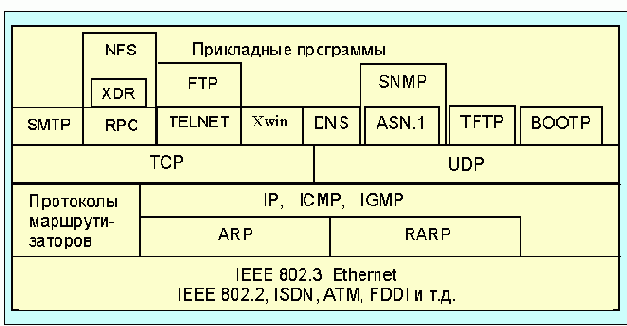

Рис. 4.4.1.5. Распределение протоколов Интернет по уровням

Интернет - это инструмент общения, средство доступа к информации и как всякий инструмент требует практики. Из вашего собственного опыта вы знаете, что можно прочесть ворох инструкций о том, как забивать гвозди, но научиться этому можно лишь на практике. Поэтому рекомендую с самого начала, читая данные тексты, чаще садитесь за терминал.
