2.4.1 Дельта-модуляция

Семенов Ю.А. (ГНЦ ИТЭФ)

Дельта-модуляция представляет собой вариант дифференциальной импульсно-кодовой модуляции, где для кодирования разностного сигнала используется только один бит. Этот бит служит для того, чтобы увеличить или уменьшить оценочный уровень. Примером реализации дельта-модуляции может служить схема, показанная на рис. 2.4.1.1. Сигнал ЦАП отслеживает входной сигнал in(t). Здесь компаратор заменил дифференциальный усилитель, который используется в дифференциальном импульсно-кодовом модуляторе.

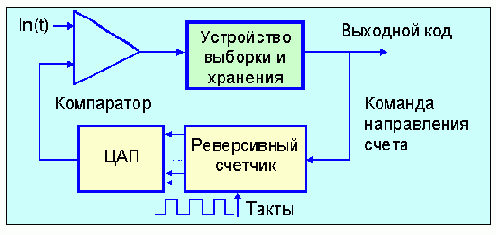

Рис. 2.4.1.1 Схема устройства линейной дельта-модуляции

Если скорость нарастания входного сигнала велика, то уровень на выходе ЦАП будет отставать и сможет нагнать In(t) только, когда входной сигнал начнет уменьшаться. Данный метод не является разумной альтернативой PCM. Для улучшения характеристик дельта-преобразователя реверсивный счетчик можно заменить цифровым процессором, при этом шаг S становится переменным, но кратным некоторому базовому значению.

Существуют много других способов кодирования человеческого голоса, среди них наиболее эффективный реализован в приборах, носящих название - вокодер (VOCODER).
