3.3 Беспроводные (радио) каналы и сети

Семенов Ю.А. (ГНЦ ИТЭФ)

Применение электромагнитных волн для телекоммуникаций имеет уже столетнюю историю. Спектр используемых волн делится на ряд диапазонов, приведенных в таблице 3.3.1.

Таблица 3.3.1.

Номер

Название диапазона

Частота

Длина волны

1

Высокочастотный

3 – 30 МГц

100 – 10 м

2

VHF

50 - 100 Мгц

6 - 3 м

3

УВЧ (UHF)

400-1000 МГц

75-30 см

4

Микроволновый

3 109 – 1011 Гц

10 см – 3 мм

5

Миллиметровый

1011 – 1013Гц

3 мм – 0,3 мм

6

Инфракрасный

1012 – 6 1014

0,3 мм – 0,5 m

Далее следуют диапазоны видимого света, ультрафиолета, рентгеновских и гамма-лучей. Диапазоны часто, используемые различными каналами связи показаны на рис. 3.3.1.

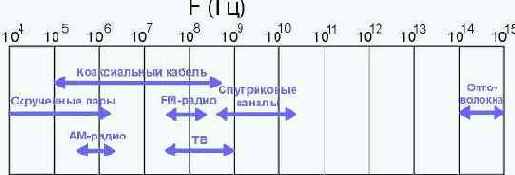

Рис. 3.3.1. Диапазоны частот различных телекоммуникационных каналов.

Если не используется направленная антенна и на пути нет препятствий, радиоволны распространяются по всем направлениям равномерно и сигнал падает пропорционально квадрату расстояния между передатчиком и приемником (удвоение расстояния приводит к потерям 6дБ). Радио каналы для целей передачи информации используют частотные диапазоны 902-928 МГц (расстояния до 10 км, пропускная способность до 64кбит/с), 2,4 ГГц и 12 ГГц (до 50 км, до 8 Мбит/с). Они используются там, где не существует кабельных или оптоволоконных каналов или их создание по каким-то причинам невозможно или слишком дорого. Более низкие частоты (например, 300 МГц) мало привлекательны из-за ограничений пропускной способности, а большие частоты (>30 ГГц) работоспособны для расстояний не более или порядка 5км из-за поглощения радиоволн в атмосфере. При использовании диапазонов 4, 5 и 6 следует иметь в виду, что любые препятствия на пути волн приведут к их практически полному поглощению. Для этих диапазонов заметное влияние оказывает и поглощение в атмосфере. Зависимость поглощения от длины волны радиоволн показана на рис. 3.3.1а.

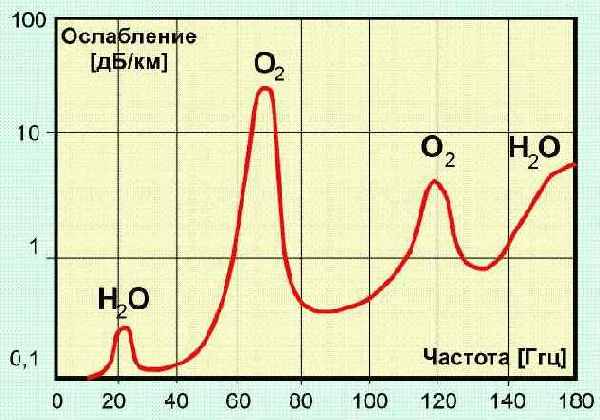

Рис. 3.3.1а. Зависимость поглощающей способности земной атмосферы от длины волны
