Классификация помещений и зданий по степени взрывопожарноопасности
ОНТП 24-85
Все помещения и здания подразделяются на 5 категорий:
А - взрывопожароопасные. Та категория, в которой осуществляются технологические процессы, связанные с выделением горючих газов, легковоспламеняющихся жидкостей с температурой вспышки паров до 28 °С,
tВСП £ 28 °С; Р - свыше 5 кПа.
Б - помещения, где осуществляются технологические процессы с использованием ЛВЖ с температурой вспышки свыше 28 °С, способные образовывать взрывоопасные и пожароопасные смеси при воспламенении которых образуется избыточное расчетное давление взрыва свыше 5 кПа.
tВСП > 28 °С; Р - свыше 5 кПа.
В - помещения и здания, где обращаются технологические процессы с использованием горючих и трудногорючих жидкостей, твердых горючих веществ, которые при взаимодействии друг с другом или кислородом воздуха способны только гореть. При условии, что эти вещества не относятся ни к А, ни к Б.
Эта категория — пожароопасная.
Г - помещения и здания, где обращаются технологические процессы с использованием негорючих веществ и материалов в горячем, раскаленном или расплавленном состоянии (например, стекловаренные печи).
Д - помещения и здания, где обращаются технологические процессы с использованием твердых негорючих веществ и материалов в холодном состоянии (механическая обработка металлов).
Классификация помещений по опасности поражения эл током (ПУЭ-)
Помещения I класса. Особо опасные помещения.
1. 100 % влажность;
2. наличие активной среды
Помещения II класса. Помещения повышенной опасности поражения эл. током.
1. повышенная температура воздуха (t = + 35 °С);
2. повышенная влажность (> 75 %);
3. наличие токопроводящей пыли;
4. наличие токопроводящих полов;
5. наличие эл. установок (заземленных) — возможности прикосновения одновременно и к эл. установке и к заземлению или к двум эл. установкам одновременно.
Помещения III класса. Мало опасные помещения. Отсутствуют признаки, характерные для двух предыдущих классов.
Распределение потенциала по поверхности земли осуществляется по закону гиперболы.
Напряжение прикосновения — это разность потенциалов точек эл. цепи, которых человек касается одновременно, обычно в точках расположения рук и ног.
Напряжение шага — это разность потенциалов j1 и j2 в поле растекания тока по поверхности земли между точками, расположенными на расстоянии шага (» 0,8 м).
Классификация пожаров и рекомендуемые огнегасительные вещества
| Класс пожара | Характеристика гор. Среды, объекта | Огнегасительные средства | |||
| А | обычные твердые и горючие материалы (дерево, бумага) | все виды | |||
| Б | горючие жидкости, плавящиеся при нагревании материала (мазут, спирты, бензин) | распыленная вода, все виды пен, порошки, составы на основе СО2 и бромэтила | |||
| С | горючие газы (водород, ацетилен, углеводороды) | газ. составы, в состав которых входят инертные разбавители (азот, порошки, вода) | |||
| Д | металлы и их сплавы (Nа, К, Al, Mg) | порошки | |||
| Е | эл. установки под напряжением | порошки, двуокись азота, оксид азота, углекислый газ, составы бромэтил+СО2 |
Классификация систем вентиляции
1 По принципу организации воздухообмена
2 По способу подачи воздуха
2.1 Естественная
- ветровой напор;
- тепловой напор
2.2 Механическая
- приточная;
- вытяжная;
- приточно-вытяжная
2.3 Смешанная
- естественная + механическая
3 По принципу организации воздухообмена
3.1 Общеобменная
3.2 Местная
Для обеспечения естественной вентиляции в лабораториях используются устройство, называемое дифлектором (ветровой напор).
Классификация взрыво- и пожароопасных зон помещения в соотв-вии с ПУЭ
Для обеспечения конструктивного соответствия эл. технических изделий правила устройства эл. установок — ПУЭ-85 выделяется пожаро- и врывоопасные зоны.
Пожароопасные зоны — пространства в помещении или вне его, в котором находятся горючие вещества как при нормальном осуществлении технологического процесса, так и в результате его нарушения.
Зоны:
П-I - помещения, в которых обращаются горючие жидкости с температурой вспышки паров свыше 61 °С.
П-II - помещения, в которых выделяются горючие пыли с нижних концентрационных пределах возгораемости > 65 г/м3.
П-IIа - помещения, в которых обращаются твердые горючие вещества.
П-III - пожароопасная зона вне помещения, к которой выделяются горючие жидкости с температурой вспышки более 61 °С или горючие пыли с нижним концентрационным пределом возгораемости более 65 г/м3.
Взрывоопасные зоны — помещения или часть его или вне помещения, где образуются взрывоопасные смеси как при нормальном протекании технологического процесса, так и в аварийных ситуациях.
Для газов:
В-I - помещения, в которых образуются горючие газы или пары ЛВЖ, способные образовывать взрывоопасные смеси в нормальном режиме работы.
В-Iа - помещения, в которых образуются горючие газы или пары ЛВЖ, способные образовывать взрывоопасные смеси в аварийном режиме работы.
В-Iб - зоны, аналогичные В-Iа, но процесс образования взрывоопасных смесей в небольших колическтвах и работа с ними осуществляется без открытого источника огня.
В-Iв - зоны, аналогичные В-I, только процесс образования взрывоопасных смесе в небольших колическтвах и работа с ними осуществляется без открытого источника огня.
В-Iг - зоны вне помещения (вокруг наружных эл. установок), в которых образуются горючие газы или пары ЛВЖ, способные образовывать взрывоопасные смеси в аварийном режиме работы.
Для паров:
В-II - взрывоопасная зона, которая имеет место при осуществлении операций технологического процесса при выделении горючих смесей при нормальном режиме работы.
В-IIа - взрывоопасная зона, которая имеет место при осуществлении операций технологического процесса при выделении горючих смесей при аврийном режиме работы.
Контроль параметров воздушной среды
Осуществляется с помощью приборов:
- Термометр (температура);
- Психрометр (относительная влажность);
- Анемометр (скорость движения воздуха);
- Актинометр (интенсивность теплового излучения);
- Газоанализатор (концентрация вредных веществ).
Лазерное излучение
Лазерное излучение: l = 0,2 - 1000 мкм.
Основной источник - оптический квантовый генератор (лазер).
Особенности лазерного излучения - монохроматичность; острая направленность пучка; когерентность.
Свойства лазерного излучения: высокая плотность энергии: 1010-1012
Дж/см2, высокая плотность мощности : 1020-1022
Вт/см2.
По виду излучение лазерное излучение подразделяется:
— прямое излучение; рассеянное; зеркально-отраженное; диффузное.
По степени опасности:
I. Класс. К лазерам первого класса относятся такие, выходное излучение которых не представляет опасности для глаз и кожи.
II. Класс. К лазерам второго класса относятся такие лазеры, эксплуатация которых связана с воздействием прямого и зеркально-отраженного излучения только на глаза.
III. Класс. Лазеры характеризуются опасностью воздействия на глаза прямого, и зеркально и диффузно отраженного излучения на расстоянии 10 см от диффузно отражающей поверхности на глаза, а также прямого и зеркально отраженного излучения на кожу.
IV. Класс. Лазеры характеризуются опасностью воздействия на кожу на расстоянии 10 см от диффузно отражающей поверхности.
Биологические действия лазерного излучения зависит от длины волны и интенсивности излучения, поэтому весь диапазон длин волн делится на области:
- ультрафиолетовая 0.2-0.4 мкм
- видимая 0.4-0.75 мкм
- инфракрасная:
a) ближняя 0.75-1
b) дальняя свыше 1.0
Медодика расчета искусственного освещения
1. Метод светового потока
2. Метод удельной мощности
3. Точечный метод
Метод светового потока
Задача. Определить освещенность на раб. месте
ЕРМ = (0,9 - 1,2) ЕН
Для этого необходимо выбрать:
1. систему освещения;
2. источник света;
3. светильник.
Формула для определения светового потока лампы или группы ламп
Е - нормируемая величина освещенности [лк];
S - площадь производственного помещения [м2];
К - коэф. запаса;
N - кол-во светильников [шт];
Z - поправочный коэф-т, зависит от типа лампы
h - коэф-т использования светового потока, для выбора которого необходимо знать:
- коэф. отражения от стен и потолка (rС, rП);
- индекс помещения - i
НР - высота подвеса светильников над раб. поверхностью;
(А+В) - полупериметр помещения
Для ЛЛ ламп, зная групповой световой поток F и кол-во ламп в сетильнике n (2 или 4), определим световой поток одной лампы.
FРАСЧ = (0,9 - 1,2) FТАБЛ
Распределение светильников по площади производственного помещения.
Для ЛЛ — вдоль длинной стороны помещения, вдоль окон, параллельно стенам с окнами.
Для ЛН, ДРЛ — в шахматном порядке.
| ЛЛ лампы | |||
| Достоинства | Недостатки | ||
| - высокий КПД; | - наличие дополнительных устройств; | ||
| - экономичность; | - грозкость; | ||
| - свет, близкий к естественному | - инерционность | ||
| Лампы накаливания | |||
| - не инерционные; | - желтая область спектра; | ||
| - компактные | - малая светоотдача; | ||
| - малый срок эксплуатации |
Мероприятия по борьбе с шумом
I группа - Строительно-планировочная
II группа - Конструктивная
III группа - Снижение шума в источнике его возникновения
IV группа - Организационные мероприятия
I группа. Строительно-планировочная
Использование определенных строительных материалов связано с этом проектирования. В ИВЦ — акустическая обработка помещения (облицовка пористыми акустическими панелями). Для защиты окружающей среды от шума используются лесные насаждения. Снижается уровень звука от 5-40 дБА.
II группа. Конструктивная
1. Установка звукоизолирующих преград (экранов). Реализация метода звукоизоляции (отражение энергии звуковой волны). Используются материалы с гладкой поверхностью (стекло, пластик, металл).
Акустическая обработка помещения (звукопоглощение).
Можно снизить уровень звука до 45 дБА.
2. Использование объемных звукопоглотителей (звукоизолятор + звукопоглотитель). Устанавливается над значительными источниками звука.
Можно снизить уровень звука до 30-50 дБА.
III группа. Снижение шума в источнике его возникновения
Самый эффективный метод, возможен на этапе проектирования. Используются композитные материалы 2-х слойные. Снижение: 20-60 дБА.
IV группа. Организационные мероприятия
1. Определение режима труда и отдыха персонала.
2. Планирование раб. времени.
3. Планирование работы значительных источников шума в разных источниках.
Снижение: 5-10 дБА.
Если уровень шума не снижается в пределах нормы, используются индивидуальные средства защиты (наушники, шлемофоны).
Приборы контроля: - шумомеры; - виброаккустический комплекс — RFT, ВШВ.
Мероприятия по защите от воздействия электромагнитных полей
1. Уменьшение составляющих напряженностей электрического и магнитного полей в зоне индукции, в зоне излучения — уменьшение плотности потока энергии, если позволяет данный технологический процесс или оборудование.
2. Защита временем (ограничение время пребывания в зоне источника эл. магн. поля).
3. Защита расстоянием (60 — 80 мм от экрана).
4. Метод экранирования рабочего места или источника излучения электромагнитного поля.
5. Рациональная планировка рабочего места относительно истинного излучения эл. магн. поля.
6. Применение средств предупредительной сигнализации.
7. Применение средств индивидуальной защиты.
Меры по пожарной профилактики
строительно-планировочные;
технические;
способы и средства тушения пожаров;
организационныё
Строительно-планировочные определяются огнестойкостью зданий и сооружений (выбор материалов конструкций: сгораемые, несгораемые, трудносгораемые) и предел огнестойкости — это количество времениЁ в течение которого под воздействием огня не нарушается несущая способность строительных конструкций вплоть до появления первой трещины.
Все строительные конструкции по пределу огнестойкости подразделяются на 8 степеней от 1/7 ч до 2ч.
Для помещений ВЦ используются материалы с пределом стойкости от 1-5 степеней. В зависимости от степени огнестойкости опрё наибольшие дополнительные расстояния от выходов для эвакуации при пожарах (5 степень — 50 м).
Технические меры — это соблюдение противопожарных норм при эвакуации систем вентиляции, отопления, освещения, эл. обеспечения и т.д.
— использование разнообразных защитных систем;
— соблюдение параметров технологических процессов и режимов работы оборудования.
Организационные меры — проведение обучения по пожарной безопасности, соблюдение мер по пожарной безопасности.
Меры защиты
1. Использование блокировок.
2. Звукоизоляция (экранирование).
3. Дистанционное управление.
4. Противошумы.
Приборы контроля: виброаккустическая система типа RFT.
1. Экранирование источника УФИ.
2. Экранирование рабочих.
3. Специальная окраска помещений (серый, желтый,...)
4. Рациональное расположение раб. мест.
Меры защиты от воздействия лазерного излучения
| I. | Организационные | ||||
| II. | Технические | снижение плотности потока | |||
| III. | Планировочные | на рабочих местах | |||
| IV. | Санитарно-гигиенические |
Наиболее распространенным из технических мер является :
- экранирование(рабочее место, лазерное излучение)
- блокировка, с помощью которых, лазер приводится в рабочее положение если экран на месте.
Аппаратура контроля: лазерные дозиметры.
Местные электрические травмы
эл. ожоги (под действием эл. тока);
эл. знаки (пятна бледно-желтого цвета);
металлизация пов-ти кожи (попадание расплавленных частиц металла эл. дуги на кожу);
электроофтальмия (ожог слизистой оболочки глаз).
Методика расчета естественного освещения
Используется метод А.Д.Данилюка. Определяется площадь поверхности оконных премов.
Методы и средства защиты: заземление, зануление, отключение и др
Выбор средств защиты зависит от:
1. режима эл. сети;
2. вида эл. сети;
3. условий эксплуатации
Средства электробезопасности:
1. общетехнические;
2. специальные;
3. средства индивидуальной защиты
Методы исследования причин травматизма
Объект исследования:
- человек;
- производственная обстановка;
- технологические процессы;
- оборудование
1. Монографический (изучение одного из объектов причин травматизма);
2. Статистический (КТ,КС);
3. Топографический (нанести опасные раб. места на план цеха и оценить обстановку);
4. Экономический (анализ затрат на травматизм по б/л);
5. Комбинированный (системный).
Методы снижения вибрации
1. Снижение вибрации в источнике ее возникновения.
2. Конструктивные методы (виброгашение, виброденфирование - подбор опр. видов материалов, виброизоляция).
3. Организационные меры. Организация режима труда и отдыха.
4. Использование ср-в инд. защиты (защита опорных пов-тей)
Методы защиты от ионизирующих излучений
Основные методы:
1) Метод защиты количеством, т.е. по возможности снижение нормы дозы облучения, 2) Защита временем , 3) Экранирование (свинец, бетон),4) Защита расстоянием
Музыкальный звонок с автоматической сменой мелодии
Во многих квартирах для вызова хозяина используется музыкальный звонок. Такое устройство не сложно изготовить самостоятельно. При этом оно ничем не будет уступать выпускаемым промышленностью, но обойдется значительно дешевле.
В журналах встречается немало схем музыкальных звонков, например [Л17]. Такое устройство удобно выполнять на специализированной микросхеме звукового синтезатора из серии УМС. Эти микросхемы выпускаются с несколькими запрограммированными мелодиями, которые можно переключать, подавая напряжение на вход "выбор мелодии". Принцип работы такой микросхемы подробно описан в литературе [Л 18].
В отличии от уже опубликованных вариантов музыкальных сигнализаторов, в приведенной на рис. 1.24 схеме не требуется использовать дополнительную кнопку для переключения мелодии. Смена мелодии происходит автоматически при каждом очередном нажатии на кнопку звонка (SB1). Каждая мелодия будет звучать, пока нажата кнопка.
Для усиления звукового сигнала использован транзистор VT2. Резистор R5 позволяет регулировать громкость звукового сигнала в широких пределах.
Согласование выходного сопротивления схемы с малым сопротивлением катушки звукового излучателя выполнено при помощи трансформатора Т2. Кроме того, применение трансформатора позволяет исключить протекание через динамик постоянной составляющей тока, что улучшает его работу.
В качестве звукового излучателя ВА1 может применяться любой обычный динамик. Динамиков допускается подключать несколько и их размещаем в удобных местах квартиры.
Нужный тембр звучания настраивается подбором конденсатора СЗ. Этот конденсатор совместно с первичной обмоткой трансформатора Т2 образует колебательный контур, включенный в цепь коллектора транзистора VT2. Этот контур позволяет не только увеличить громкость звучания, но и делает звук более приятным. Ведь на управление VT2 приходят прямоугольные импульсы, которые содержат много высокочастотных гармоник, а трансформатор и цепь его контура являются фильтром.
Так как добротность образованного в цепи коллектора VT2 контура довольно низкая, то динамик ВА1 будет воспроизводить все ноты мелодии, запрограммированной в микросхеме.
При нажатии на кнопку SB1 подается питание на схему и будет звучать мелодия. Так как микросхема УМС8-08 имеет допустимый диапазон питающих напряжений 1,33...2 В, на диодах VD1...VD4 выполнен низковольтный стабилизатор напряжения. После диода VD5 на конденсаторе С1 будет напряжение 2 В. Это напряжение на С1 сохраняется длительное время и после отпускания кнопки SB1 (даже если элемент питания G1 не устанавливать). Что объясняется тем, что микросхема изготовлена по КМОП технологии и в рабочем режиме потребляет мало, а при снижении напряжения питания ниже 1 В переходит в заторможенное состояние. Потребляемый ток в этом режиме не превышает 1 мкА. Такое состояние сохраняется довольно долго.

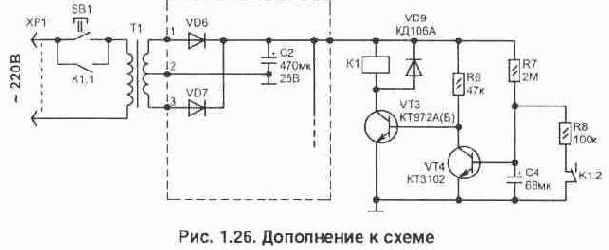

При очередном нажатии на кнопку SB1 напряжение подается при помощи транзистора VT1 на входы 6 и 13 микросхемы DD1. Так как эти цепи объединены ("пуск" — вывод 6 и "выбор мелодии" — вывод 13) и через открытый транзистор VT1 соединены с цепью питания микросхемы, то кнопка SB1 позволяет не только включать мелодию, но и сменить ее при очередном нажатии.
В ждущем режиме устройство не потребляет энергию от сети, а элемент питания G1 не является обязательным (может не устанавливаться), но в этом случае время сохранения последней выбранной мелодии будет ограничено.
Все детали, выделенные на схеме пунктиром, расположены на печатной плате размером 55х55 мм, показанной на рис. 1.25. Микросхему DD1 удобнее установить на контактной панели, что в дальнейшем позволит сменить набор мелодий без перепайки платы легко заменив только саму микросхему.
Динамик ВА1 может быть любого типа с катушкой сопротивлением не менее 8 Ом и мощностью 0.5...1 Вт, например 0.5ГД-37.
Трансформатор Т1 взят из серии ТП от сетевого адаптера с выходным напряжением 6...9 В (ток не менее 100 мА). Обычно они используются для питания бытовых устройств и имеют корпус в виде сетевой вилки. Если у такого трансформатора только одна вторичная обмотка, то прийдется для питания схемы установить мостовой выпрямитель.
Трансформатор Т2 — выходной от любого миниатюрного транзисторного радиоприемника. Транзистор VT1 можно заменить на КТ315, а VT2 на КТ972А(Б), КТ829А. Диоды VD1...VD8 типа КД106А, но подойдут и многие другие с аналогичными параметрами. Регулировочный резистор R5 использован типа ППБ-1А, конденсаторы С1, С2 типа К50-35 на 25 В, СЗ — К10-17. Кварцевый резонатор ZQ1 любого типа на рабочую частоту 32768 Гц. Для того чтобы продолжительность проигрывания мелодии не зависела от того, сколько времени нажата кнопка вызова, в схему можно установить таймер, рис. 1.26. Он выполнен на двух транзисторах VT3, VT4 и реле К1. Таймер позволяет увеличить время исполнения мелодии до 6...7 с после отпускания кнопки (время зависит от номинала конденсатора С4).
Работает схема таймера следующим образом. В начальный момент при нажатии кнопки SB1 реле К1 включится, так как транзистор VT3 за счет базового тока, проходящего через резистор R6, будет находиться в насыщении. Реле своей группой контактов К1.1 заблокирует цепь кнопки на время, пока не зарядится С4. Как только напряжение на базе VT4 достигнет уровня, при котором он откроется — это замкнет цепь базы VT3 на общий провод и реле отключится. Контакты реле К1.1 разомкнутся и питание на схему больше подаваться не будет (если кнопка SB1 не нажата). Группа контактов К1.2 позволяет ускорить разряд конденсатора С4 при отключении реле для того, чтобы таймер был быстро готов к работе при очередном нажатии кнопки вызова и позволяет увеличить продолжительность звучания мелодии. Резистор R8 ограничивает ток разряда С4. В схеме таймера использованы детали: С4 — танталовый К53-18 или К53-1 на 20 В. Транзистор VT3 можно заменить на КТ829А (Б), а VT4 на КТ315Б (Г,Е), КТ312В. Репе К1 подойдет любое (имеющее две группы переключающих контактов) с напряжением срабатывания 9...12 В и допускающее коммутацию напряжения 220 В.
Нормативные содержания вредных веществ и микроклимата
При наличии вредных веществ их концентрация регламентируется величиной предельно допустимой концентрации (ПДК).
ПДК = [мг/м3]
ГОСТ 12.1.005-88 ССБТ Общие санитарно-гигиенические требования к воздуху раб. зоны.
ПДК в воздухе рабочей зоны — такая концентрация вредных веществ, которая в течение 8-ми часового раб. дня или раб. дня другой продолжительности, но не более 41-го часа в неделю не вызывает отклонений в состоянии здоровья работающих, а также не влияет на настоящее и будущее поколения.
В воздухе населенных мест содержание вредных веществ регламентируется в соответствии с СН 245-71.
ПДКСС (средне суточная) — такая концентрация, которая не вызывает отклонений при прямом или косвенном воздействии на человека в воздухе населенного пункта в течение сколь угодно долгого дыхания.
ПДКМР (max разовое) — такая концентрация, которая не вызывает со стороны организма человека рефлекторных реакций (ощущение запаха. изменение световой чувствительности, биоэлектрической активности мозга и т.д.)
Эти величины определены для »1203 веществ, для остальных ОБУВ (ориентировочно-безопасный уровень воздействия) сроком » 3 года.
В соответствии с ГОСТ 12.1.007-76 все вредные вещества подразделяются на 4 класса по величине ПДК:
I класс < 0,1 мг/м3 — чрезвычайно- опасные вредные вещества;
II класс 0,1 — 1 мг/м3 — высоко опасные
III класс 1 — 10 мг/м3 — умеренно опасные
IV класс > 10 мг/м3 — мало опасные
Эффект суммации — при нахождении в воздухе нескольких вполне определенных веществ, они обладают свойством усиливать действие друг друга.
Для того, чтобы оценить действие веществ, обладающих эффектом суммации используется формула:
С1/ПДК1
+ С2/ПДК2 + … +СN/ПДКN, где
С1, С2 ... СN - фактические концентрации вредных веществ в воздухе
ПДК1
... ПДКN - величины их предельно допустимых концентраций
Нормирование ИФ излучения
Воздействие ИФ излучения оценивается плотностью потока энергии на рабочем месте. ГОСТ 12.1.005 — 88 Общие санитарно-гигиенические требования в области рабочей зоны.
Область ИФ излучения.
| Область ИФ излучения | l | Доп. АПЭ Вт/м2 не более | Доп. Интер. ППЭ, Вт/м2 не более | Примечание | |||||
| А | 760 — 1500 | 100 | 35 | С учетом облучения поверхности тела не более S ³ 50 % | |||||
| В | 1500 — 3000 | 120 | 70 | 25 < S < 50 % | |||||
| С | 3000 — 4500
4500 — 1000 | 150
120 | 100
140 | S £ 25 %
от открытых ист. S £ 25 % |
Нормирование ИИ
Нормы радиационной безопасности (НРБ — 76/87)
Регламентируются 3 категории облучаемых лиц:
А — персонал, связей с источником ИИ;
Б — персонал (ограниченная часть населения), находящихся вблизи источника ИИ;
В — население района, края, области, республики.
Группа критических органов (по мере уменьшения чувствительности):
1. Все тело, половая сфера, красный костный мозг
2. Мышцы, щитовидная железа, жировая ткань и др. органы за исключением тех, которые относятся к 1 и 3 группам
3. кожный покров, костная ткань, кисти, предплечья, стопы.
Основные дозовые пределы, допустимые и контрольные уровни, которые приводятся в НРБ — 76/87 установлены для лиц категории А и Б.
Нормы радиационной безопасности для категории В не установлены, а ограничение облучений осуществляются регламентацией или контролем радиоактивных объектов окр. среды.
А дозовый предел — ПДД - наибольшее значение индивидуальной эквивалентной дозы за календарный год, которое при равномерном воздействии в течении 50 лет не вызывает отклонении в состоянии здоровья обслуживающего персонала, обнаруживаемые современными методами исследования.
Б дозовый предел — ПД - основной дозовый предел, который при равномерном облучении в течение 70 лет не вызывает отклонений у обслуживающего персонала, обнаруживаемые современными методами исследования.
Основные дозовые пределы для категорий А и Б:
| Категории | группы критических органов | ||||||
| I | II | III | |||||
| А | 50 | 150 | 300 | ||||
| Б | 5 | 15 | 30 |
Нормирование инфразвука
СН 22-74-80. Нормативным параметром являются логарифмические уровни звукового давления в октавных полосах со ср. геом. частотой:
2, 4, 8, 16 Гц £ 105 дБА
32 Гц £ 102 дБА
Нормирование эл магн полей
ГОСТ 12.1.006-84
Нормируемым параметром эл. магн. поля в диапазоне частот 60 кГц-300 МГц является предельно-допустимое значение составляющих напряженностей эл. и магнитных полей.
Нормируемым параметром эл. магн. поля в диапазоне частот 300 МГц-300 ГГц является предельно-допустимое значение плотности потока энергии.
ППЭПД - предельное значение плотности потока энергии [Вт/м2],[мкВт/см2]
Пред. величина ППЭпд не более 10 Вт/м2 ; 1000 мкВт/см2
в производственном помещении.
В жилой застройке при круглосуточном облучении в соответствии с СН Þ ППЭпд не более 5 мкВт/см2.
Нормирование лазерного излучения
CH 23- 92- 81
Нормируемый параметр — предельно - допустимый уровень(ПДУ) лазерного излучения при l=0.2-20 мкм и кроме этого регламентируется ПДУ на роговице, сетчатке, коже.
ПДУ — отношение энергии излучения, падающей на определенные участки поверхности к площади этого участка [Дж/см2]
ПДУ зависит от:
- длины волны лазерного излучения [мкм]
- продолжительности импульса [cек]
- частоты повторения импульса [Гц]
- длительности воздействия [сек]
Нормирование параметров микроклимата
Микроклимат на раб. месте характеризуется:
- температура, t, °С;
- относительная влажность, j, %;
- скорость движения воздуха на раб. месте, V, м/с;
- интенсивность теплового излучения W, Вт/м2;
- барометрическое давление, р, мм рт. ст. (не нормируется)
В соответствии с ГОСТ 12.1.005-88 нормируемые параметры микроклимата подразделяются на оптимальные и допустимые.
Оптимальные параметры микроклимата — такое сочетание температуры, относит. влажности и скорости воздуха, которое при длительном и систематическом воздействии не вызывает отклонений в состоянии человека.
t = 22 - 24, °С
j = 40 - 60, %
V £ 0,2 м/с
Допустимые параметры микроклимата — такое сочетание параметров микроклимата, которое при длительном воздействии вызывает приходящее и быстро нормализующееся изменение в состоянии работающего.
t = 22 - 27, °С, j £ 75, %, V = 0,2-0,5 м/с
Рабочая зона — пространство над уровнем горизонтальной поверхности, где выполняется работа, высотой 2 метра.
Рабочее место — (м.б. постоянным или непостоянным), где выполняется технологическая операция.
Для определения нормы микроклимата на рабочем месте, необходимо знать 2 фактора:
1. Период года (теплый, холодный). + 10 °С граница
2. Категория выполняемой работы, которая подразделяется в зависимости от энергозатрат:
- легкую (Iа — до 148 Вт, Iб — 150-174 Вт);
- средней тяжести (IIа — 174-232 Вт, IIб — 232-292 Вт);
- тяжелая (III — свыше 292 Вт).
Нормирование шума
Нормативным документом является ГОСТ 12.1.003-90 ССБТ.
1 метод. Нормирование по уровню звукового давления.
2 метод. Нормирование по уровню звука.
По 1 методу дополнительный уровень звукового давления на раб. местах (смена 8 ч) устанавливается для октавных полос со средними геом. частотами, т.е. нормируется с учетом спектра.
По 2 методу дополнительный уровень звука на раб. местах устанавливается по общему уровню звука, определенного по шкале А шумометра, т.е. на частоте 1000 Гц.
Нормирование УФ излучения
С учетом оптико-физиологических свойств глаза, а также областей УФ излучений (волновые) установлены: допустимая плотность потока энергии, которой обеспечивают защиту поверхностей кожи и органов зрения.
УФ-А не более 10; УФ-В не более 0,005; УФ-С не более 0,001 [Вт/м2]
Нормирование ультразвука
ГОСТ 12.1.001-89. Нормируются логарифмические уровни звукового давления в октавных полосах:
12,5 кГц не более 80 дБА
20 кГц 90 дБА
25 кГц 105 дБА
от 31-100 кГц 110 дБА
Нормирование вибрации
I направление. Санитарно-гигиеническое.
II направление. Техническое (защита оборудования).
ГОСТ 12.1.012-90 ССБТ Вибрационная безопасность.
Октава f1¬®f2, f2/f1=2, fСР=
При санитарно-гигиеническом нормировании разных видов вибрации используется логарифмический уровень виброскорости в октавных полосах ср. геом. частот.
Граничные частоты октавных полос:
1,4-2,8 2,8-5,6 5,6-11,2 ... 45-90
2 4 8 63 ср. геом. частоты
Нормы шума для помещений лабораторий
| Уровень зв. давления [дБ]
окт. со среднегеом. част. [Гц] | Уровень
звука, дБА | ||||||||||||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||||||||||
| 91 | 83 | 77 | 73 | 70 | 68 | 66 | 44 | не более75 |
Доп. уровень звука в жилой застройке с 700-2300 не более 40 дБА, с 2300-700
— 30 дБА.
Общетехнические средства защиты
1) Рабочая изоляция
Для оценки изоляции используют следующие критерии:
- сопротивление фаз эл. проводки без подключенной нагрузки R1³0,05;
- сопротивление фаз эл. проводки с подключенной нагрузкой R2³0,08 МОм.
2) Двойная изоляция
3) Недоступность токоведущих частей (используются осадительные ср-ва — кожух, корпус, эл. шкаф, использование блочных схем и т.д.)
4) Блокировки безопасности (механические, электрические)
5) Малое напряжение
Для локальных светильников (36 В), для особоопасных помещений и внепомещений.
12 В используется во взрывоопасных помещениях.
6) Меры ориентации (использование маркировок отдельных частей эл. оборудования, надписи, предупредительные знаки, разноцветовая изоляция, световая сигнализация).
Общие эл травмы (электроудары):
1 степень: без потери сознания
2 степень: с потерей
3 степень: без поражения работы сердца
4 степень: с поражением работы сердца и органов дыхания
Крайний случай состояние клинической смерти (остановка работы сердца и нарушение снабжения кислородом клеток мозга. В состоянии клинической смерти находятся до 6-8 мин.)
Обучение работающих безопасности труда
Система стандартов безопасности труда — ГОСТ 12.0.004-90 ССБТ
Виды инструктажа
1. Вводный — ознакомление с общими вопросами безопасности труда, проводит инженер безопасности труда.
2. Первичный — ознакомление с конкретными видами безопасности труда на данном предприятии на данном раб. месте, проводит руководитель работ.
3. Повторный — повторить информацию первичного инструктажа, периодичностью 1 раз в полгода, проводит рук. работ.
4. Внеплановый — проводится рук. работ в том случае, когда имеют место изменения в технологическом процессе при поступлении нового оборудования, после того как произошел несчастный случай и при перерывах в работе, превышающие установленные.
5. Целевой — при выполнении работ, не связанных с основной специальностью, проводит рук. работ.
Ограничитель доступа к телевизору
Устройство будет полезно, если у вас есть ребенок, учащийся в школе. Не у всех родителей есть возможность следить днем за выполнением школьником домашних заданий. Телевизор сильно отвлекает от необходимых дел. Не у каждого ребенка хватит силы воли для выполнения домашних уроков, когда идет интересная телепередача. В этом случае может помочь электроника.
Данная приставка позволит включать телевизор только в определенные интервалы времени (сама она не включает телевизор). В выходные дни ограничение доступа работать не будет. Приставка может найти и другое применение в тех случаях, когда требуется обеспечить цикличность управления процессами.
Устройства аналогичного назначения промышленность, к сожалению, не выпускает. По сравнению с опубликованными в литературе аналогами [например, Л9], данное проще в изготовлении и эксплуатации. Оно является универсальным и может быть использовано с современным телевизором любой марки — отечественным или импортным. А для подключения приставки не потребуется вскрывать корпус телевизора и разбираться в его схеме.
Сетевая вилка от телевизора подключается к гнездам (XS1), расположенным внутри корпуса приставки, рис. 1.45. Такой способ исключит возможность обычного подключения телевизора к сети. При этом обеспечивается питание дежурного режима телевизора для управления его работой дистанционно — с пульта на ИК лучах.
Если не пытаться включить телевизор в запрещенные интервалы (в данном варианте схемы их два: 21-00...07-00 и 12-00...17-00), то устройство никак не проявляет своей работы.
При изготовлении приставки временные интервалы можно изменить на любые другие при помощи переключения снимаемых сигналов с выхода дешифратора DD9 и счетчика DD7.

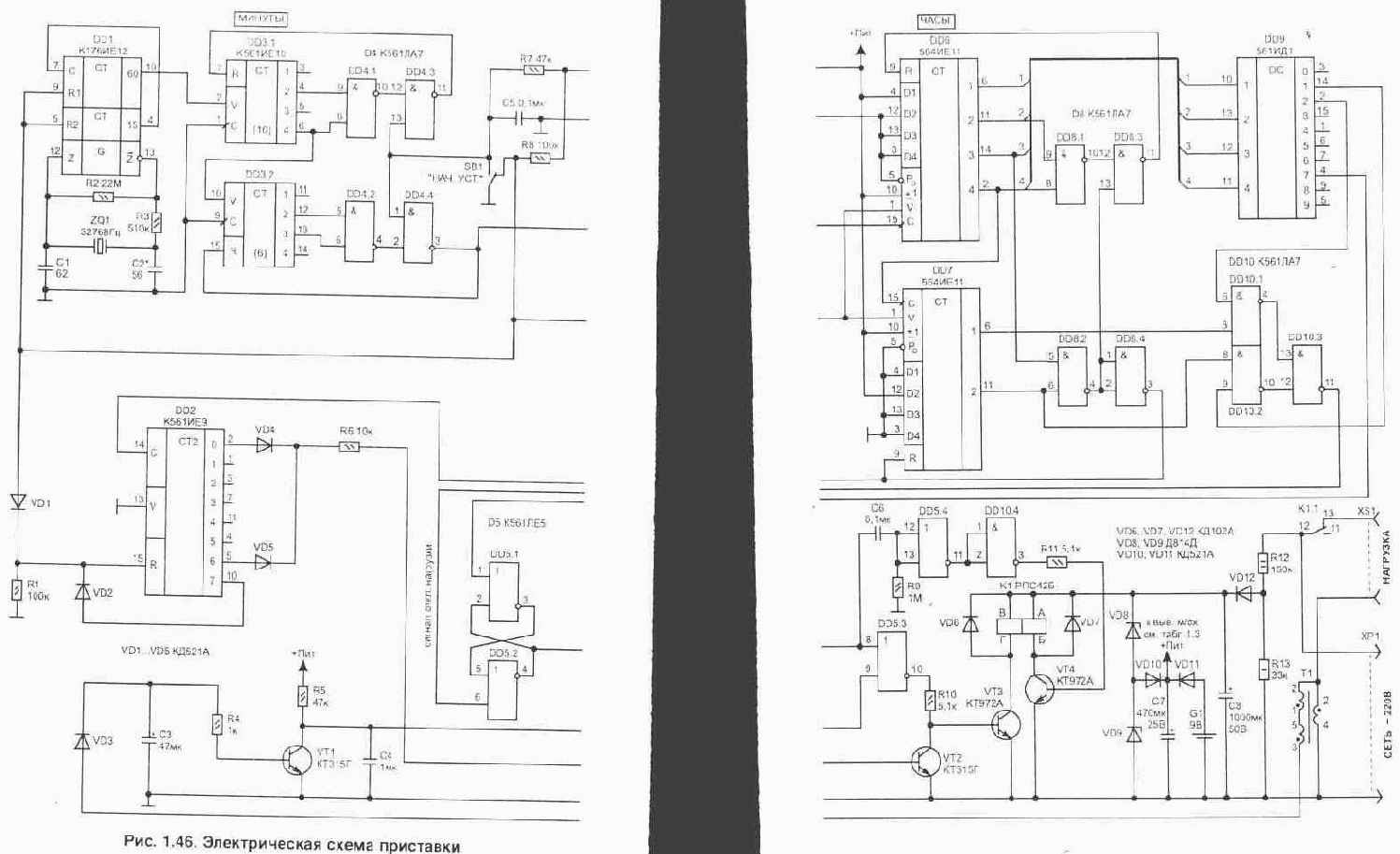

Электрическая схема устройства (рис. 1.46) собрана на КМОП микросхемах и работает в режиме микротоков. Что позволяет использовать бестрансформаторное питание от сети 220 В.
Коммутацию питающего телевизор напряжения осуществляют контакты К1.1 поляризованного реле. Оно срабатывает за счет накопленной на конденсаторе С8 энергии при подаче напряжения на соответствующую обмотку. А для фиксации своих переключающих контактов ему не требуется постоянного питания, что позволяет уменьшить потребляемую схемой энергию. Приставка потребляет от сети ток не более 1,4 мА.
Для того, чтобы цикл работы схемы не нарушался в случае временного исчезновения сетевого напряжения, использован резервный аккумулятор G1 (7Д-0,125Д), от которого будут питаться только цифровые микросхемы.
Работает схема следующим образом. На микросхеме DD1 собран стабилизированный кварцевым резонатором генератор минутных импульсов. С выхода генератора (DD1/10) импульсы приходят на делитель с коэффициентом 60 (DD3, DD4). На вход DD6/15 поступают часовые импульсы. На микросхемах DD6, DD7, DD8 собран делитель с коэффициентом 24 (суточный цикл часов).
Счетчики DD6 и DD7 имеют входы D1...D4 для начальной установки числа в двоичном коде. На схеме показаны перемычки на входах для времени 21 ч. В этот момент времени необходимо нажать кнопку начальной установки SB1. Она обеспечивает обнуление счетчиков DD1...DD3 (по входам R), а также запись двоичного кода в регистры начальной установки счетчиков часов DD6, DD7 времени 21-00. Это позволяет упростить электрическую схему за счет отказа от использования индикаторов текущего времени и элементов для его установки.
Селектор временных интервалов выполнен на микросхемах:
двоично-десятичном дешифраторе DD9 и логических элементах DD10.1...DD10.3. На входы RS-триггера, собранного из элементов DD5.1-DD5.2, поступают импульсы лог. "1" (на DD5/1 — включение;
DD5/6 — отключение нагрузки). При появлении лог. "1" на выходе DD5/4 —дифференцирующая цепь из C6-R9 формирует короткий импульс, который передается через логические элементы DD5.4-DD10.4 и транзистор VT4 для срабатывания обмотки А-Б реле К1 (контакты 12-13 замкнутся).
Отключение нагрузки выполняет обмотка В-Г, когда открывается транзистор VT3.
Счетчик на микросхеме D2 имеет коэффициент деления 7, что соответствует числу дней в неделе и совместно с транзистором VT2 дает запрет работы VT3 в течении двух выходных дней (когда лог. "1" появляется на выходах DD2/2 или DD2/5, транзистор VT2 открывается и закорачивает управляющий сигнал на базе VT3). При этом предполагается, что первоначальное включение устройства в работу выполняется в воскресенье (в 21-00 кнопкой установки SB1).
Для того чтобы схема различала, включен ли телевизор в работу или находится в дежурном режиме, используется датчик тока в цепи нагрузки — токовый трансформатор Т1. При переходе телевизора из дежурного режима в рабочий напряжение во вторичной обмотке Т1 будет достаточным для открывания транзистора VT1. Этот транзистор обеспечивает лог. "0" на входе DD5/9. И если момент включения телевизора совпадет с запрещенным интервалом (лог. "0" на DD5/4), цепь сетевого питания телевизора отключится до момента, пока этот интервал не кончится.
В устройстве применены детали: резисторы типа МЛТ или аналогичные (их мощность указана на схеме); полярные конденсаторы СЗ, С7, С8 типа К50-24, остальные из серии К10, например типа К10-17.
Диоды VD1...VD5, VD10, VD11 могут быть заменены любыми импульсными, например КД522, КД503; VD5, VD6 — КДЮЗА(Б). Транзисторы VT1, VT2 заменяются на КТ3102, а VT3, VT4 на КТ829.
Кварцевый резонатор ZQ1 от часов на рабочую частоту 32768 кГц. Поляризованное реле К1 использовано типа РПС42Б(А) паспорт РС4.520.720. Оно имеет герметичное исполнение и допускает протекание через свои контакты тока до 1 А.
Микросхемы 561 -и серии могут быть заменены на 564-ю серию, а микросхема 561 ИЕ9 — на 561 ИЕ8 или 564ИЕ8, но при этом изменится нумерация подключения выходных цепей.
Токовый трансформатор Т1 проще всего изготовить самостоятельно на основе применяемого в старых отечественных телефонных аппаратах. У него магнитопровод имеет типоразмер Ш5х5. При этом используются уже намотанные обмотки 1-2 и 3-5, а верхняя снимается и на ее месте наматываются 120 витков проводом
ПЭЛ-2 диаметром 0,33 мм. Фазировка подключения намотанной обмотки 2-4 должна быть такой, чтобы напряжение, поступающее на диод VD3, было увеличено за счет сложения напряжений со всех обмоток Т1.
Печатная плата для схемы не разрабатывалась. Монтаж выполняется на универсальной макетной плате, имеющей места для установки микросхем.
Проверку работы устройства удобно проводить при подаче на вход DD3/2 не минутных, а секундных импульсов (с выхода DD1/4). Для контроля работы коммутатора нагрузки к гнездам XS1 подключаем лампочку мощностью 40...60 Вт. В этом случае весь цикл работы устройства можно увидеть в течение 24 минут и проконтролировать временные интервалы (10-5-5-4).
Так как в задающем генераторе (DD1) использована кварцевая стабилизация частоты, уход за сутки не превышает 15 с, но если имеется частотомер, то с помощью подбора конденсатора С2 можно ход часов настроить более точно.
Таблица 1.3. Питающее напряжение на микросхемах
| Номер и тип микросхемы | Напряжение на выводах, В | |||
| 7 | 8 | 14 | 16 | |
| DD1 К176ИЕ12 | on | +9 | ||
| DD2K561HE9 | on | +9 | ||
| DD3K561HE10 | on | +9 | ||
| DD4 К561ЛА7 | on | +9 | ||
| DD5 К561ЛЕ5 | on | +9 | ||
| DD6,DD7K561HE11 | on | +9 | ||
| DD8 К561ЛА7 | on | +9 | ||
| DD9K561Hni | on | +9 | ||
| DD10 К561ЛА7 | on | +9 |
Настройка схемы при безошибочном монтаже заключается в проверке открывания транзистора VT1 только при включенном (работающем) телевизоре. В режиме сна (ждущий режим) телевизор потребляет незначительный ток, и напряжение на базе транзистора VT1 будет слишком маленьким для его включения. Чтобы выполнялось это условие, может потребоваться подбор номинала резистора R4.
Опасность для человека
Диапазон инфразвуковых колебаний совпадает с внутренней частотой отдельных органов человека (6-8 Гц), следовательно, из-за резонанса могут возникнуть тяжелые последствия.
Увеличение звукового давления до 150 дБА приводит к изменению пищеварительных функций и сердечному ритму. Возможна потеря слуха и зрения.
Опасные и вредные факторы при эксплуатации лазеров
| № | ОПФ и ВПФ | класс опасности | |||||||||
| I. | II. | III. | IV. | ||||||||
| 1. | Лазерное излучение | ||||||||||
| прямые | - | + | + | + | |||||||
| диф. отраженные | - | - | + | + | |||||||
| 2. | Повышенная напряженность эл.поля | -(+) | + | + | + | ||||||
| 3. | Повышенная запыленность,загазованность воздуха рабочей зоны | - | - | -(+) | + | ||||||
| 4. | Повышенный уровень ультрафиолетовой радиации | - | - | -(+) | + | ||||||
| 5. | Повышенная яркость света | - | - | -(+) | + | ||||||
| 6. | Повышенный уровень шума и вибраций | - | - | -(+) | + | ||||||
| 7. | Поваышенный уровень ионизирующих излучений | - | - | - | + | ||||||
| 8. | Повышенный уровень элевтромагнитного излучения | ||||||||||
| СВЧ и ВЧ диапазонов | - | - | - | -(+) | |||||||
| 9. | Повышенный уровень инфракрасной радиации | - | - | -(+) | + | ||||||
| 10 | Повышенная температура поверхности оборудования | - | - | -(+) | + |
Опасные и вредные факторы среды
Опасный фактор— фактор, воздействие которого на работающего, потенциально может привести к травме.
Вредный производственный фактор — фактор, воздействие которого на работающего может привести к заболеванию.
ГОСТ 12-0-003-74 ССБТ - Опасные и вредные производственные факторы. Классификация).
Опасные зоны оборудования и средства защиты от них
Опасная зона оборудования — производство, в котором потенциально возможно действие на работающего опасных и вредных факторов и как следствие - действие вредных факторов, приводящих к заболеванию.
Опасность локализована вокруг перемещающихся частей оборудования или вблизи действия источников различных видов излучения.
Размеры опасных зон могут быть постоянные, когда стабильны расстояния между рабочими органами машины и переменно.
Средства защиты от воздействия опасных зон оборудования подразделяется на: коллективные и индивидуальные.
1 Коллективные
1.1 Оградительные
1.1.1 стационарные (несъемные);
1.1.2 подвижные (съемные);
1.1.3 переносные (временные)
Оградительные средства предназначены для исключения возможности попадания работника в опасную зону: зону ведущих частей, зону тепловых излучений, зону лазерного излучения и т.д.
2 Предохранительные
2.1 наличие слабого звена (плавкая вставка в предохранитель);
2.2 с автоматическим восстановлением кинематической цепи
3 Блокировочные
3.1 механические;
3.2 электрические;
3.3 фото-электрические;
3.4 радиационные;
3.5 гидравлические;
3.6 пневматические;
3.7 пневматические
4 Сигнализирующие
4.1 по назначению (оперативные, предупредительные, опознавательные средства);
4.2 по способу передачи информации
4.2.1 световая;
4.2.2 звуковая;
4.2.3 комбинированная
Сигнализирующие средства предназначены для предупреждения и подачи сигнала об опасности в случае попадания работающего в опасную зону оборудования.
5 Средства защиты дистанционного управления
5.1 визуальная;
5.2 дистанционная
Предназначены для удаления рабочего места персонала, работающего с органами, обеспечивающими наблюдение за процессами или осуществление управления за пределами опасной зоны.
6 Средства специальной защиты, которые обеспечивают защиту систем вентиляции, отопления, освещения в опасных зонах оборудования.
Организация пожарной охраны на предприятии
Военизированная структура, которая подчиняется МВД. Ответственный директор, гл. инженер. В ведении гл. инженера находится пожаро-техническая комиссия, которую он возглавляет.
Организация службы охраны труда и природы на предприятии
Директор несет основную ответственность за охрану труда и природы.
Организационными работами, связанные с обеспечением охраны труда и природы занимается главный инженер.
Отдел охраны труда
(подчиняется гл. инженеру) решает текущие вопросы, связанные с обеспечением безопасности труда.
Основные характеристики
1. Колебательная скорость: V, м/с
2. Частота колебаний: f, Гц
3. Ср. квадратичное значение колебательной скорости в соответствии полосе частот: VC, м/с
4. Логарифм. уровень виброскорости при расчетах и нормировании: LV=20 lg VC/V0
[дБ]
V0 - пороговое значение колебательной скорости (V0 = 5×10-8 м/с)
По способу передачи вибрации на человека: - общая; - локальная (ноги или руки).
По источнику возникновения: - транспортная; - технологическая; - транспортно-технологическая.
Основные положения БЖД
БЖД — система знаний, направленных на обеспечение безопасности в производственной и непроизводственной среде с учетом влияния человека на среду обитания.
Основные положения теории чрезвычайных ситуаций
Техносфера, которая создана человеком для защиты от внешних опасностей по мере эволюции производства, сама становится источником опасности. Необходимо предусматривать ряд мер для защиты от них, а также научится прогнозировать появление такого рода опасностей.
Переход от примитивного оборудования, безопасность при эксплуатации которого решалась в рамках охраны труда, к автоматизированным системам управления производственными процессами предусматривает создание теории безопасности, которое базируется на дисциплинах: экология, охрана труда, математика, физика, специальные дисциплины.
В решении вопросов теории чрезвычайных ситуаций в свое время находилась космонавтика.
Основные санитарные правила (ОСП) работы с источниками ионизирующих излучений
ОСП 72/78 — нормативный документ
Включает:
1. Требования к размещению установок с радиоактивными веществами и источниками ионизирующих излучений.
2. Требования к организации работ с ними.
3. Требования к поставке, учету и перевозке.
4. Требования к работе с закрытыми источниками.
5. Требования к отоплению, вентиляции и пыле-, газоочистки при работе с источниками.
6. Требования к водоснабжению и канализации.
7. Требования к сбору, удалению и обезвреживанию отходов.
8. Требования к содержанию и дезактивации раб. помещений и оборудования.
9. Требования по индивидуальной защите и в личной гигиене.
10. Требования к проведению радиационного контроля.
11. Требования к предупреждению радиац. аварий и ликвидаций их последствий.
Проектированние защиты от внешнего ионизирующего излучения, рассчитанные по мощности экспозиционной дозы, коэф. защиты равен 2.
Все работы с открытыми источниками радиокт. веществ подразделяются на три класса:
I. (самый опасный). Работа осуществляется дистанционно.
Работа с ист. III-го класса осуществляется при использовании систем местной вентиляции (вытяжные шкафы).
Работа с источником II-го класса осуществляется в отдельно расположенных помещениях, которые имеют специально оборудованный вход (душевой и средства проведения радиоционного контроля).
При выполнении работ с веществами I, II и III классов проведение радиационного контроля обязательно.
Особенности воздействия ударной волны
1. Относительно большая продолжительность действия (несколько секунд).
2. Разряжение следующее вслед за областью сжатия (способность затекать в здания).
3. Проникающая радиация — потоки g-излучения и нейтронов при ядерном взрыве. По мере воздействия на людей радиация изменяет свойство материалла (пластик превращается в твердое вещество).
4. Радиактивное заражение (приземное заражение атмосферного слоя воздуха, воды).
Форма следа радиактивного облака — элепс. Через один час после взрыва а местности, которая подверглась взрыву, мощность экспоненциальной дозы равняется 100 Р/ч, через 8 часов она снижается в 10 раз.
Зараженность воздуха и воды оценивается активностью радионуклидов.
Электромагнитный импульс — поражающий фактор, который воздействует на электронную и электро аппаратуру. Это связао с тем, что в результате ядерного взрыва появляется электромагнитный импульс, который охватывает весь диаппазон частот электромагнитных колебаний, в том числе диапазон связи, радиолакации и электроснабжения
Для защиты от эл.магн. импулсов используют экранирование линий электроснабжения.
Травмы при ударной волне делятся на: легкие (при избыточном давлении взрыва 20-40 кПа) средние и тяжелые (от 50 кПа и выше).
Характер разрушений, объем спасательных работ, условия их выполнения в очаге поражения зависят от давления ударной волны, рельефа местности, метеоусловий, расположения населенных пунктов.
Зона разрушений подразделяется: сильная, средняя (завалы), слабые.
Зоны пожаров: сплошных, в завалах, отдельных пожаров.
Отчетность по производственному травматизму:
I.Коэффициент тяжести травматизма (средняя продолжительность одной травмы)
Кт
= Д/Т, где
Д - кол-во (общее число) дней нетрудоспособности за отчетный период
Т - кол-во травм за отчетный период
II. Коэффициент частоты травматизма (количество травм, приходящихся на 1000 раб.)
Кч
= (Т/Р)1000, где
Р - ср. списочное кол-во рабочих за отчетный период
Оздоровление воздушной среды
На рабочих местах большое значение отводится созданию комфортных условий труда, которые обеспечиваются параметрами микроклимата и степенью запыленности воздуха.
Терморегуляция организма человека — способность человеческого тела поддерживать постоянную температуру.
Пожарная безопасность
Горение — химическая реакция, которая сопровождается выделением тепла и света.
Для осуществления горения необходимо:
- окислитель (кислород);
- источник возгорания;
- источник пламени.
Если речь идёт о горючих веществах, то степень пожарной опасности горючих веществ характеризуется:
- температурой вспышки;
- температурой воспламенения;
- температурой самовоспламенением.
По температуре вспышке горючие вещества делятся на:
- легковоспламеняющиеся жидкости (до 45°) температура вспышки;
- горючие (более 45°).
Температура вспышки — минимальная температура, при которой над поверхностью жидкости образуется смесь паров этой жидкости с воздухом, способная гореть при поднесении открытого источника огня. Процесс горения прекращается после удаления этого источника.
Температура воспламенения — минимальная температура, при которой вещество загорается от открытого источника огня и продолжает гореть после его удаления.
Температура самовоспламенения — минимальная температура, при которой происходит его воспламенение на воздухе за счет тепла химической реакции без поднесения открытого источника огня.
Горючие газы и пыль имеют концентрационные пределы взрываемости.
