Аудиодомофонные устройства и системы связи
4. 1. 1. Системы внутренней телефонной связи.
4. 1. 2. Проводные аудиодомофонные устройства.
4. 1. 3. Беспроводные домофонные системы связи.
В последнее время для ограничения доступа посторонних лиц в квартиры, дачи, подъезды многоэтажных домов, офисов, банков, магазинов, предприятий и медицинских учреждений применяют аудиодомофонные устройства. Эти устройства имеют современный дизайн, высокое качество воспроизведения звука и обладают широкими функциональными возможностями. Как правило, такие устройства строятся по модульному принципу, что позволяет гибко изменять конфигурацию системы и подключать дополнительных пользователей. Современные аудиодомофонные устройства, или, как их еще называют, переговорные устройства, состоят из наружной и внутренней частей.
Наружная часть устройства устанавливается перед входной дверью и представляет собой панель из алюминия, стали или пластика с кнопками вызова, микрофоном, громкоговорителем и лампочкой подсветки. В некоторых переговорных устройствах для контроля набираемого кода имеется встроенный цифровой индикатор. В комплект поставки всех аудиодомофонных устройств входит дверной электрозамок или дверная электрозащелка.
Внутренняя часть переговорного устройства содержит одну или несколько телефонных трубок с кнопкой дистанционного открывания дверного электрозамка и источник питания для организации аудиодомофонной связи и управления замком.
Рассматриваемые в данном разделе аудиодомофонные устройства имеют следующие особенности:
> возможность регулировки громкости звука как наружной, так и внутренней части домофона;
> тип вызывного сигнала — тоновый или «трель»;
> проводное соединение переговорных частей;
> возможность увеличения числа пользователей;
> дистанционное открывание двери путем нажатия специальной кнопки;
> возможность подключения к внешней телефонной линии.
Все аудиопереговорные устройства зарубежного производства полностью адаптированы к отечественным телефонным линиям. Некоторые из них имеют встроенный считыватель (клавиатурный или с кодовыми ключами), что позволяет осуществить построение двухуровневой системы ограничения доступа.
Беспроводные домофонные системы связи
В беспроводных домофонных системах передача звуковых сообщений происходит по промышленной сети питания 220 В, 50 Гц. Сообщения передаются на высокой частоте (ВЧ), что обеспечивает наилучшую фильтрацию слабого полезного сигнала на фоне шумов промышленной сети. Следовательно, каждая станция (блок переговорного устройства) включает в свой состав несколько разнесенных по частоте генераторов ВЧ колебаний (по числу пользователей), модуляторы звукового сигнала и приемники ВЧ сигналов по числу каналов. К беспроводным домофонным системам можно подключить ограниченное количество абонентов. В состав таких систем входит, как правило, 2—4 станции.
К основным преимуществам беспроводных домофонов можно отнести простоту подключения и возможность быстрого изменения структуры системы, а так же возможность установки переговорного устройства у входной двери офиса или квартиры без прокладки дополнительного кабеля.
В настоящее время ряд ведущих фирм, вышеупомянутая фирма Commax, Urmet Domus (Италия) и др., предлагают беспроводные системы связи с высоким качеством воспроизведения передаваемых сообщений. В качестве примера рассмотрим беспроводные системы связи фирмы Commax (рис. 4. 13), которые имеют следующие характеристики:
> возможность подключения от 2 до 4 станций;
> мелодичный сигнал вызова;
> вызов любой из станций и обеспечение полной конфиденциальности разговора;
> низкая стоимость (от 38 USD за комплект для 2 абонентов).
В качестве примера назначение органов управления на передней панели беспроводной станции WI-4C приведено на рис. 4. 14.
Рис. 4. 13. Беспроводные системы внутренней связи.
Рис. 4. 14 Назначение органов управления на передней панели беспроводной станции WI-4C
Для установления связи достаточно нажать кнопку выбора абонента на панели управления станции, при этом загорится индикатор выбранного канала. Далее следует нажать кнопку вызова абонента и приступить к разговору, так как микрофон и громкоговоритель находятся внутри корпуса переговорного устройства. На рис. 4. 15 показаны возможные варианты установления связи для системы WI-3SN, а типовая схема подключения 4-х станций к промышленной сети 220 В, 50 Гц приведена на рис. 4. 16.
Рис. 4. 15. Возможные варианты установления связи для системы WI-3SN
Рис. 4. 16. Типовая схема подключения станций
Проводные аудиодомофонные устройства
В настоящее время на российский рынок поставляется большое количество разнообразных аудиодомофонных устройств, в основном, из Италии, Испании, Южной Кореи. Достаточно широко представлены и домофоны отечественного производства. Все эти устройства отличаются широкими функциональными возможностями, оригинальным дизайном, надежностью и удобством монтажа. Они строятся, как правило, по модульному принципу, что позволяет подобрать требуемую конфигурацию системы.
Так, например, фирма Commax (Южная Корея) занимает одно из ведущих мест в данной области и предлагает широкий ассортимент домофонных устройств, обеспечивающих контроль входа и автономную телефонную связь в помещениях различного назначения. Устройства этой фирмы пригодны как для частных квартир, так и для больших учреждений и полностью адаптированы к отечественным условиям, а модульное исполнение обеспечивает любую степень расширения. Эти изделия имеют:
Рис.4.8 Наружные панели домофонов фирмы Commax
Рис. 4. 9. Квартирные телефонные аппараты
> оригинальные наружные панели домофонов (некоторые из них приведены на рис. 4. 8);
> телефонные аппараты и электронные компоненты систем ограничения доступа для 1 —4 входов (рис. 4. 9);
> микро-АТС с необходимым набором сервисных функций (рис. 4. 10);
> специальные переговорные устройства для банков, касс и офисов;
> врезные или накладные замки с дистанционным управлением. Особенности:
> качество оборудования соответствует стандарту ЕЭС и национальному стандарту Российской Федерации;
> применение цифрового кода длиной 1—6 знаков обеспечивает полную анонимность пользователя;
> с помощью набора специальных кодов системы могут управлять несколькими исполнительными механизмами, например замками входных дверей, ворот, включать аварийную сигнализацию, освещение и т. д.;
> устройства имеют защиту от продолжительного звонка, например при
заклинивании кнопки.
При использовании дополнительных никель-кадмиевых аккумуляторов и зарядного устройства, поставляемых по специальному заказу, устройства могут работать автономно.
Перечислить все изделия фирмы Commax не представляется возможным из-за чрезвычайно широкого их ассортимента. Аналогичные примеры можно привести
Рис. 4. 10. Микро-АТС с набором сервисных функции
и по другим фирмам, занимающимся системами ограничения доступа в жилые и служебные помещения. Характеристики некоторых из них приведены в табл. 4. 1.
Кроме того, фирма Commax поставляет на российский рынок комплектующие изделия к аудиодомофонам модульного исполнения, что позволяет выбирать необходимую конфигурацию и наращивать количество кнопок вызова. Так, к базовой модели DP-MSS/DR-nKM она предлагает семь моделей различных дополнительных панелей (на 4, 8, 12, 14, 16 кнопок) и устройство ТР-6АС/12АС для обеспечения внутренней связи между абонентами в офисах и учреждениях.
Рассмотренные выше домофоны предназначены, в основном, для многоквартирных домов, больших офисов и организаций.
В последнее время все большее внимание уделяется вопросам охраны небольших офисов, отдельных квартир, дач и т. п. Зарубежные фирмы, имеющие большой опыт в данной области, предлагают широкий ассортимент аудиодомофонных устройств индивидуального использования. Данные устройства (рис. 4. 11, 4. 12) обладают прекрасным дизайном, выполнены на современной электронной базе, просты в эксплуатации и надежны в работе.
Таблица 4. 1. Аудиопереговорные устройства
|
Наименование переговорного устройства
| Фирма-изготовитель (страна)
| Кол-во тлф. трубок
| Основные параметры
| Примерная цена, USD
|
Digidue модель 1037
| Urmet Domus (Италия)
| 5-112
| Цифровая двухпроводная система
| 470-1887
|
Kombi модель 825
| Urmet Domus (Италия)
| 1-34
| Kombi, набор различных модулей
| 75-610
|
Easivice модель 926
| Urmet Domus (Италия)
| 2-97
| Программирование 12-ти кнопочного телефонного аппарата
| 162-5009
|
Kombi модели 7771 — 7774
| Urmet Domus (Италия)
| 1-40
| Число кнопок на наружной панели по количеству пользователей
| 103-687
|
Citoset модели 1130— 1131
| Urmet Domus (Италия)
| 1-2
| Системы индивидуального пользования частных квартир
Рис. 4. 11. Аудиодомофон индивидуального пользования, с регулировкой чувствительности
Рис. 4. 12. Аудиодомофон индивидуального пользования для квартир, дач и офисов
Системы внутренней телефонной связи
Системы внутренней телефонной связи могут устанавливаться в зданиях любой архитектуры и назначения (жилых, производственных помещениях) для организации эффективной и недорогой телефонной связи как внутри помещения, так и для связи с наружной панелью у входной двери. Основой такой системы являются электронные телефонные аппараты различных модификаций, обладающие следующими свойствами:
> для сигнала вызова и ведения разговоров используется динамическая головка телефонной трубки;
> для управления электрозамком входной двери используется специальная кнопка на телефонном аппарате — ключ открывания двери;
> для системы внутренней телефонной связи используется общий источник
питания и генератор вызывных и тональных сигналов. Телефоны внутренней связи выпускаются в различных модификациях (рис. 4. 2). Телефонные трубки с одной кнопкой (ключом открывания входной двери) предназначены
для ведения телефонного разговора и управления электрозамком входной двери.
Телефоны с двумя кнопками (ключом открывания двери и сервисной клавишей) имеют то же назначение, что и рассмотренные ранее. Сервисная клавиша может использоваться для включения света или открывания второго замка. Телефонные трубки с двумя кнопками и двумя светодиодными индикаторами обеспечивают:
> световую индикацию незапертых дверей или ворот;
Рис. 4. 2. Телефонные переговорные трубки с одной кнопкой
> отключение звукового сигнала вызова;
> соединение с внешней городской автоматической телефонной станцией (ГТС);
> временное отключение электрозамка на входной двери, например, в меди цинских учреждениях в рабочие часы.
Телефоны с одной кнопкой (ключом открывания двери) и дополнительной клавишной панелью (рис. 4. 3), как правило, используются для:
> световой индикации незапертых дверей или ворот;
> индикации включения освещения площадки у входной двери;
> временного отключения электрозамка на входной двери;
> включения/выключения звукового сигнала вызова;
> индикации включения резервного питания;
> выполнения вспомогательных функций при помощи сервисной клавиши.
Для организации оперативной внутренней связи между пользователями можно использовать различные сетевые схемы включения телефонных аппаратов. Один из возможных вариантов сети внутренней связи с использованием продукции фирмы Commax приведен на рис. 4. 4.
Применение телефонных интерфейсов (рис. 4. 5), например типа РАВХ 1/5 или РАВХ 2/8, позволяет существенно расширить функциональные возможно-
Рис. 4. 3. Телефонная переговорная трубка с клавишной панелью
сти внутренней связи. Так, телефонный интерфейс РАВХ 2/8 обеспечивает надежную связь не только между 8 пользователями внутренней связи, но и позволяет коммутировать их на две внешние линии.
Цифровая технология, используемая в телефонных интерфейсах, позволяет создавать гибкую систему управления внутренней телефонной связью с широкими функциональными возможностями. В общем случае, телефонный интерфейс выполняет функции, присущие любой мини-АТС:
> позволяет подключать обычный телефонный аппарат внутренней связи к цифровым системам домофонной связи;
Рис. 4. 4. Вариант сети внутренней связи
Рис. 4. 5 Телефонный интерфейс РАВХ 2/8
> поддерживает передачу по проводам не только звуковых, но и видеосигналов;
> поддерживает связь внутренней телефонной сети с внешней линией городской АТС;
> осуществляет автоматическое соединение каждого внутреннего абонента с другими путем набора номера на телефонном аппарате;
> поддерживает передачу управляющих сигналов на электрозамок входной двери или ворот, а также по желанию пользователя на вспомогательные устройства, например на выключатель ламп освещения прихожей или лестничной площадки;
> позволяет наращивать систему путем простого добавления дополнительных компонентов.
К интерфейсу можно подключить дополнительные внутренние телефоны. Он поддерживает подключение до 4 аудио- или видеодомофонов различной конфигурации и способен объединять цифровые и аналоговые домофоны в единую внутреннюю телефонную сеть. В таких системах, как правило, выход в линию городской АТС осуществляется путем набора номера внешнего абонента на комбинированном телефонном аппарате (рис. 4. 6).

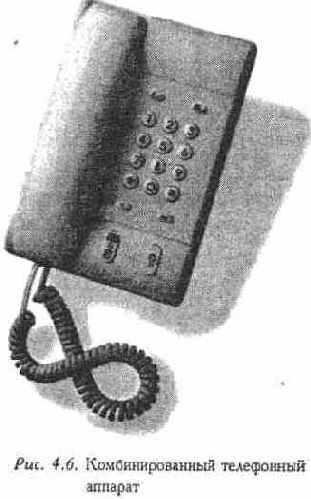

Комбинированный телефонный аппарат, кроме клавиш для организации внутренней и внешней телефонной связи, имеет дополнительные, которые существенно расширяют его функциональные возможности:
> включение освещения в прихожей или на лестничной площадке;
> подключение к многофункциональному телефонному аппарату;
> включение встроенной в аппарат громкоговорящей связи;
> управление электрозамком входной двери;
> автоматический сброс набранного номера;
> включение автодозвона набранного номера и др.
Вызов пользователя внутренней телефонной связи с городской АТС осуществляется, как правило, через многофункциональный телефонный аппарат (рис. 4. 7).
Оператор многофункционального телефонного аппарата обеспечивает не только коммутацию внешних и внутренних абонентов, но и управляет организацией всей внутренней телефонной связи. Многофункциональный телефонный аппарат поддерживает выполнение следующих функций:
> уведомляет внутреннего пользователя о входящем внешнем вызове;
> подключает внешнюю городскую линию АТС к любому внутреннему аппарату;
> осуществляет контроль и передачу посылки вызова на любой телефонный аппарат внутренней связи;
> поддерживает режим ожидания (освобождения) внешней городской линии;
> осуществляет одновременный или выборочный вызов внутренних пользователей (режим «директор-секретарь»);
> управляет электрозамком входной
двери и освещением в прихожей или на лестничной площадке;
> программирует коды системы ограничения доступа, если она используется;
> осуществляет диагностику причин отказов системы и отключает неисправные телефонные аппараты внутренней связи.

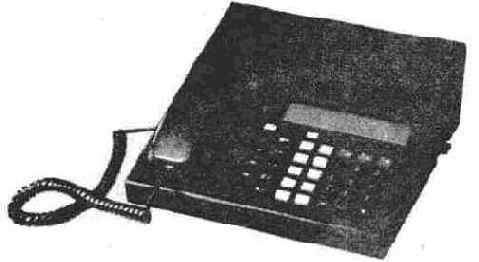

Многофункциональный телефонный аппарат выполняет ряд дополнительных сервисных функций:
> изменение номера внутреннего пользователя;
> передачу соединения другому внутреннему пользователю;
> выход только на многофункциональный телефонный аппарат;
> консультацию и удержание линии;
> ограничение времени исходящего междугородного телефонного разговора;
> тарификацию международного телефонного разговора;
> выход на определенную городскую линию АТС.
Видеодомофонные устройства
Системы и устройства видеоконтроля получили развитие в связи с созданием миниатюрных видеокамер и видеомагнитофонов. История применения фотокамер насчитывает более 100 лет, но на практике применение видеотехники сдерживалось неприемлемыми ее весогабаритными характеристиками. В настоящее время габариты видеокамер могут быть меньше самых миниатюрных фотокамер. Применение приборов видеотехники в системах наблюдения дает несомненные преимущества перед приборами фото- и кинотехники. Прежде всего, это возможность осуществления оперативной записи информации, передачи ее на достаточно большие расстояния и анализа в реальном масштабе времени.
В последнее время солидные фирмы и учреждения для ограничения доступа посторонних лиц все чаще используют видеопереговорные устройства (видеодомофоны). Данные устройства имеют современный дизайн, высокое качество воспроизведения видео- и звуковых сигналов. Также как и аудиодомофоны, видеопереговорные системы строятся по модульному принципу (рис. 4. 17). Это позволяет гибко изменять конфигурацию системы по желанию пользователя. Данные устройства включают в себя видеоканал наблюдения и аудиодомофонное устройство. Поэтому видеодомофонные устройства обладают всеми функциональными возможностями, присущими аудиопереговорным устройствам, особенности применения которых были описаны в разделе 4. 1.
Видеоканал наблюдения видеодомофонного устройства включает в себя миниатюрную видеокамеру, вмонтированную в переговорную панель, и телефонный интерфейс, обеспечивающий передачу изображении на видеоконтрольное устройство (рис. 4. 18).
В качестве примера видеоконтрольного устройства фирмы Urmet Domus на рис. 4. 19 приведены видеомодули модели 1732.
Некоторые видеодомофонные устройства, помимо оперативной телефонной связи и управления электрозамком входной двери, по видеоканалу наблюдения обеспечивают:
> постоянный или периодический осмотр контролируемой зоны (лестничной площадки, входа в дом);
> возможность разговора и визуального наблюдения за посетителем;
Рис. 4. 17. Видеодомофоны фирмы Commax
> возможность ведения автоматической видеозаписи до 8-ми последних посетителей с регистрацией времени (модель DN-583R);
> возможность включения ИК подсветки для идентификации посетителей в условиях плохой освещенности;
> возможность просмотра телевизионных программ по монитору (телевизору) при отсутствии вызова по видеопереговорному устройству. Монитор (телевизор) принимает телевизионные передачи в системах NTSC, PAL, SECAM.
Современные видеодомофонные устройства имеют оригинальный внешний вид и различное конструктивное исполнение. Например, в комплект поставки видеодомофонов моделей DN-283 и WY-350 входит черно-белый телевизор с диагональю 13 см, на экране которого отображается изображение посетителя в течение 30 с после звонка с переговорной панели, если не поднята телефонная трубка аппарата. Видеокамера в переговорной панели обеспечивает угол обзора 74° по горизонтали, 55° по вертикали и формирует четкое изображение даже при освещенности объекта 1 лк.
Рис. 4. 18. Возможная конфигурация современных видеодомофонных устройств
Рис. 4. 19. Видеомодули модели 1732
Основные технические характеристики некоторых зарубежных и отечественных видеодомофонов с ИК подсветкой приведены в табл. 4. 2.
Таблица 4. 2. Основные технические характеристики видеодомофонов
|
Наименование изделия
| KVM-602 KVC-F100 S200
| KVM-604 KVC-F100 S200
| KVM-500F KVC-F100 S200
| DN-283
| DN-583R
| DPV-2ME
| DPV4ME
| ТВД-21
|
Фирма-изготовитель
| Kocom
| Kocom
| Kocom
| Dyne
| Dyne
| Commax
| Commax
| Тахион
|
Размер монитора по диагонали, см
| 10
| 10
| 10
| 13
| 10
| 10
| 10
| любой монитор
|
Угол обзора видеокамеры: - по горизонтали, град;
- по вертикали, град
| 74
| 74
| 50
| 74
| 74
| 72
| 72
| 140
|
55
| 55
| 38
| 55
| 55
| 55
| 55
| 140
|
Минимальная освещенность объекта, лк
| 1
| 1
| 2
| 1
| 1
| 0, 5
| 0, 5
| 0, 1
|
Проводная связь (количество жил кабеля)
| 2
| 2
| 4
| 4
| 4
| 2
| 4
| ВЧ-кабель
|
Диапазон рабочих температур,С
| от-10
до+ 50
| от-10 до+ 50
| от-10 до+ 50
| от-10 до+ 50
| от-10 до+ 50 | от-10 до+ 50
| от-10 до+ 50
| от-40 до+ 50
|
Примерная стоимость, USD
| 353
| 359
| 359
| 355
| 480
| 350
| 328
| 290
