ДАТЧИКИ И ДЕТЕКТОРЫ ОХРАННЫХ СИСТЕМ


ГЛАВА 3. ДАТЧИКИ И ДЕТЕКТОРЫ ОХРАННЫХ СИСТЕМ.

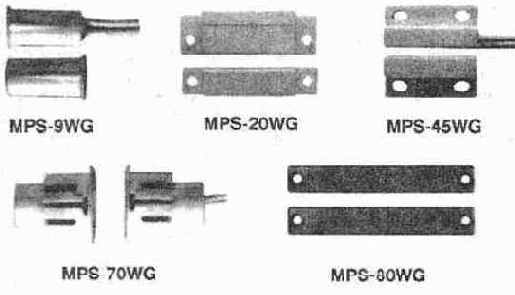

3.1. Магнито- и электроконтактные датчики .

3.2. Пассивные инфракрасные детекторы движения.

3.3. Радиоволновые и комбинированные детекторы движения .

3. 4. Детекторы битого стекла, ультразвуковые и вибродатчики.

Уровень надежности любой охранной системы или комплекса и их работа в целом зависят от того, какие датчики и детекторы в них использованы, где они размещены на охраняемой территории.

Как уже отмечалось (см. раздел 1.2.2), под датчиками будем понимать извещатели, преобразующие физические величины и характеристики (например, тепло, свет, звук и т.п.) в электрический сигнал. Детекторами же будем называть извещатели, включающие в свой состав датчики, схему обработки сигналов и схему принятия решения.

Существуют различные типы датчиков. Издавна известны электроконтактные датчики, работающие на размыкание или замыкание контактов, датчики, выполненные из тонкого провода или фольги, рвущихся при механическом воздействии на них.

В современных системах охраны все большее предпочтение отдается бесконтактным датчикам и детекторам. К ним относятся пассивные и активные детекторы движения на ИК лучах, радиоволновые детекторы, детекторы вибрации и битого стекла, ультразвуковые, магнитоконтактные и фотоэлектрические датчики. Современные датчики и детекторы выполняются на основе последних достижений науки и техники. Они имеют не только высокие технические характеристики, но и прекрасный дизайн.

Детекторы движения позволяют регистрировать возникновение движения на охраняемом объекте. Существует несколько их разновидностей, различающихся по принципу регистрации движения: ультразвуковые детекторы, пассивные и активные детекторы с инфракрасным датчиком, детекторы с радиоволновым датчиком, а также их комбинации.

Ультразвуковые детекторы имеют довольно высокую чувствительность. Они излучают и принимают отраженный ультразвуковой сигнал и позволяют регистрировать даже незначительный воздушный поток. В связи с этим возникает проблема помехоустойчивости — любое незначительное движение, сквозняк приводят к срабатыванию датчика и ложной тревоге.

В настоящее время широко используются детекторы движения на основе ИК датчиков. Они срабатывают при попадании движущегося объекта, излучающего тепло (например, человека), в зону чувствительности датчика. ИК детекторы движения обеспечивают надежную охрану большой площади, имеют современный дизайн, который хорошо вписывается в интерьер квартиры или офиса.

В данной главе рассмотрены наиболее популярные и надежные типы датчиков и детекторов, приведены их технические характеристики и особенности применения.



Детектор акустический «Витрина»


Акустический детектор «Витрина» предназначен для охраны закрытых помещений. Прибор используется для бесконтактного обнаружения разрушения стеклянных конструкций (окон, витрин, дверей и т. д.). Особенности детектора «Витрина»:

> два способа работы: при питании от отдельного источника (+ 12 В) тревожное извещение формируется путем размыкания контактов выходных реле;

при питании по шлейфу ПКП («Аккорд», «Сигнал-ВК», «Рубин-6») или систем «Фобос», «Нева» тревожное извещение формируется путем изменения тока обтекания шлейфа;

> двухканальная обработка акустического сигнала разбивания стекла по 5 признакам с использованием микропроцессора;

> регулировка чувствительности. Основные технические характеристики:

Дальность действия, м........................................................................ 6

Потребляемый ток, мА........................................................................ 1

Диапазон рабочих температур,С...................................... от -10 до+ 50

Габаритные размеры, мм.......................................................... 90х60х45



Детектор движения


Детектор движения PIRAMID EH (Passive InfraRed And Microwave Intruder Detector) — это продукция компании Protection Technologies Inc., впервые поставляемая в Россию. PIRAMID EH (рис. 3. 33) — это детектор движения, использующий двойную технологию: комбинированный радиоволновый и двойной пассивный инфракрасный датчики. Он надежно работает в широком диапазоне внешних условий и используется для наружного применения. Особенности детектора PIRAMID EH:

> двухканальный доплеровский радиоволновый датчик;

> двойной пассивный ИК датчик;

> температурная компенсация пассивного ИК детектора;

> 6 уровней чувствительности радиоволнового детектора;

> 2 уровня чувствительности для пассивного ИК детектора;

> раздельная регулировка дальности действия радиоволнового и пассивно го И К датчиков;

> сменные линзы для пассивного ИК детектора;

> двухуровневая светодиодная индикация.

Главным фактором, обеспечивающим надежность прибора, является применение уникального двухканального доплеровского радиоволнового детектора. Этот детектор выполняет свои функции гораздо лучше, чем обычный радиоволновый детектор, т. к. он игнорирует такие источники ложных срабатываний, как различные вибрации и случайные перемещения объектов. Кроме того, этот прибор позволяет устанавливать дистанцию до движущегося объекта, при которой должна происходить тревога.

Выпускается несколько моделей PIRAMID, в которых используются различные линзы, обеспечивающие необходимую зону обнаружения. На отечественный рынок поступают три базовые модели: SDI-76EH, SDI-77EH, SDI-77EH1. Каждая модель имеет фиксированную зону обнаружения, которая определяется стандартной линзой. Модель SDI-76EH оснащена линзой типа А, которая обеспечивает максимальную площадь (15х15 м) зоны обнаружения (рис. 3. 34).

Модель SDI-77EH оснащена стандартной линзой типа С1 («широкий угол»), обеспечивающей, для данной модели, зону обнаружения размером 30х4, 5 м. Модель SDI-77EH1 с той же линзой типа С1 перекрывает зону размером 45х6 м.


Уникальная комбинация высокоэффективного радиоволнового двухканального с термостабилизацией и двухэлементного пассивного ИК датчиков позволяет получить прибор с очень высокими характеристиками обнаружения при низкой вероятности ложных тревог. Двухуровневая светодиодная индикация режимов работы прибора по каждому из каналов (различные варианты включения светодиодов) обеспечивает дистанционный контроль за функционированием детектора.

Основные технические характеристики приборов PIRAMID EH:

Максимальная дальность действия:

SDI-76EH/SDI-76EHV.M......................................................... 15х15

SDI-77EH/SDI-77EHV.M........................................................ 30х4,5

SDI-77EH1/SDI-77EH1V, м ...................................................... 45х6

Количество уровней чувствительности:

радиоволнового детектора............................................................... 6

инфракрасного детектора ............................................................... 2

Напряжение питания, В .............................................................. 10—20

Диапазон рабочих температур, С...................................... от -34 до+ 54

Высокие технические характеристики прибора, металлический ударопрочный и герметичный корпус позволяют использовать его практически в любых условиях окружающей среды.

Детектор широко используется для охраны периметров различных объектов, крыш зданий, строительных площадок, автостоянок и других объектов.

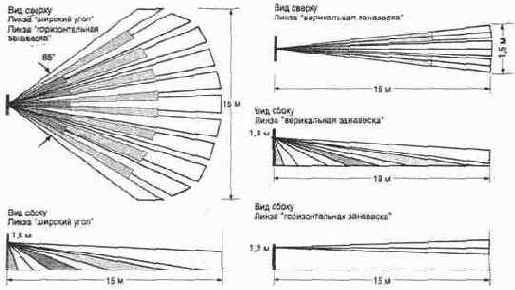

Рис. 3. 34. Схема лучей детекции модели SDI-76EH

Популярным стало использование детектора движения PIRAMID ЕН со встроенной видеокамерой в составе систем видеонаблюдения. Детектор включает видеокамеру и сигнал тревоги при регистрации движущегося объекта в зоне охраны. Детекторы Р I РАМ ID EH со встроенной видеокамерой имеют обозначение EHV (V - Video).


Детектор движения МРС Т

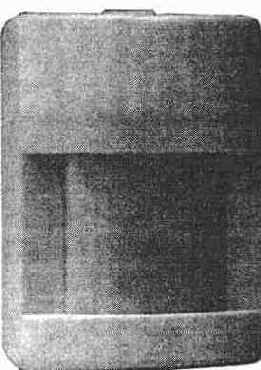

Пассивный инфракрасный детектор МРС 4040Т с двойным чувствительным датчиком производства компании IntelliSense — это экономичный прибор с размером зоны обнаружения 12х15 м (рис. 3. 16). В нем используется запатентованная технология С&К, а также комбинация сегментного зеркала и линзы Френеля, что практически исключает возможный саботаж прибора.

Особенности детектора МРС 4040Т:

> температурная компенсация;

> регулировка чувствительности;

> регулировка зоны обнаружения в зависимости от высоты установки;

> устойчивость к белому свету;

> дополнительный поворотный кронштейн.



Рис. 3. 17. Зоны обнаружения прибора МРС4040Т

В приборе используется двойной пироэлемент с регулируемой чувствительностью. При использовании линзы «широкий угол» (рис. 3. 17) площадь, контролируемая прибором, составит 144 м2 (12х12 м). Возможна установка линзы «вертикальная занавеска», которая обеспечивает узкую охраняемую зону длиной до 18 м. Линза «горизонтальная занавеска» для защиты от домашних животных исключает срабатывание детектора при возникновении движения в зоне, высота которой ниже 1, 2 м. Это обеспечивается как при использовании широкой, так и узкой диаграммы направленности.

Основные технические характеристики прибора МРС4040Т:

Размер зоны обнаружения, м......................................................... 12х 12

Устойчивость к радиопомехам на расстоянии 3 м

в диапазоне 20-100 МГц, Вт........................................................... 100

Устойчивость к белому свету на расстоянии 2, 4 м не менее, кд......... 20000

Напряжение питания, В................................................................ 8—14

Потребляемый ток (при напряжении питания+ 12 В), мА...................... 20

Выходные реле:

реле тревоги, мА, В.............................................................. 100/30

реле вмешательства, мА/ В...................................................... 25 /30

Диапазон рабочих температур, С...................................... от -18 до+ 65

Габаритные размеры, мм.......................................................... 92х60х50

Масса, г............................................................................................ 71

Датчик устанавливается на стену или в углу помещения. Для установки может использоваться дополнительный поворотный кронштейн типа DT4SW. Детектор предназначен для охраны закрытых помещений. Высокое качество и умеренная цена прибора — это как раз то, что делает его конкурентно способным на отечественном рынке технических средств охраны.



Детектор движения PIR


3.2.2. Детектор движения PIR700E

Пассивный инфракрасный детектор PIR700E предназначен для установки в помещениях площадью до 200 м2. Устанавливается он на стену или в углу помещения. Работа детектора основана на использовании двойного пироэлемента. Конструктивные особенности детектора позволяют применять его в жилых помещениях, где есть домашние животные. Особенности детектора PIR700E:

> эффективная защита от ложных срабатываний, вызванных радиопомехами;

> регулировка размеров зоны обнаружения в вертикальной и горизонтальных плоскостях;

> двойной пироэлемент;

> защита от вскрытия;

> высокая чувствительность;

> небольшие габариты;

> фильтрация питающего напряжения от сетевых помех;

> возможность установки в углу помещения.

Для работы детектора рекомендуется использовать источник бесперебойного питания. При использовании линзы «широкий угол» (рис. 3. 11) и установке на высоте 1, 8 м детектор позволяет контролировать территорию размером 15х15 м. Применение дополнительных линз позволяет скорректировать диаграмму направленности датчика (рис. 3. 11). Использование линзы Lens 817 типа «горизонтальная занавеска» имеет смысл лишь в том случае, когда детектор устанавливается в помещении, где есть домашние животные. Использование линзы Lens 818 типа «вертикальная занавеска» оправдано, когда прибор устанавливается в узком коридоре.

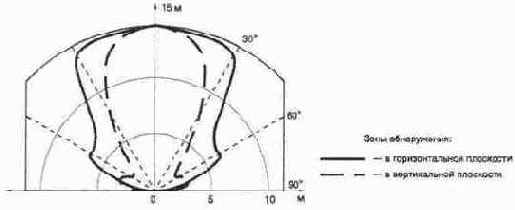

Рис. 3. 11. Зоны обнаружения прибора PIR700E

Основные технические характеристики детектора PIR700E:

Размеры зоны обнаружения, м.................................................. 15, 2х15, 2

Напряжение питания, В............................................................ 10, 6—16

Потребляемый ток (при напряжении питания+ 12 В), мА...................... 23

Максимальная высота установки, м.................................................... 3, 6

Реле тревоги, мА/В.................................................................. 100/24

Выход детектора.............................. нормально замкнутые контакты реле

Время включения реле не более, с........................................................ 3

Диапазон рабочих температур, С...................................... от -10 до+ 50

Габаритные размеры, мм......................................................... 114х64х43

Масса, г.......................................................................................... 198

Установка детектора производится на стену или в угол помещения, максимальная высота установки — 3, 6 м. Датчик переходит в режим охраны не ранее чем через 3 минуты после подачи питания. Данный режим индицируется загоранием светодиодного индикатора прибора. Для отключения светодиода необходимо удалить перемычку на плате прибора. При монтаже детектора не рекомендуется располагать его вблизи источников тепла, таких как радиаторы отоллйния, обогревателя, лампы накаливания и т.п..



Детектор вибрационный «Шорох-


3.4.4. Детектор вибрационный «Шорох-1»

Детектор вибрационный "Шорох-1" предназначен для обнаружения преднамеренного разрушения строительных конструкций в виде бетонных стен и перекрытий, кирпичных стен, деревянных конструкций, типовых металлических сейфов и шкафов. Прибор выполнен в отдельном корпусе (рис. 3. 39).


Рис. 3. 39. Детектор "Шорох-1" . 3.40. Способы применения детектора «Шорох-1»

Питание детектора осуществляется по шлейфу охранной сигнализации. Прибор может использоваться совместно с различными охранными системами. Тревожное извещение формируется путем изменения тока обтекания шлейфа. Основные технические характеристики:

Напряжение питания по шлейфу, В............................................. 10—30

Диапазон рабочих температур, С...................................... от -10 до +50

Относительная влажность окружающего воздуха не более, %................. 90

Ток, потребляемый в дежурном режиме, не более, мА.............................. 1

Чувствительность не менее, м/с2 ..................................................... 0, 25

Варианты применения и монтажа детектора приведены на рис. 3. 40.



Детекторы битого стекла серии FG-


Детекторы битого стекла фирмы С&К (IntelliSense) моделей FG-1015/1025/ 1025R/1025Z предназначены для бесконтактного обнаружения повреждений и разрушений остекленных конструкций. Приборы регистрируют звуки, сопровождающие удар о стекло и возникающие при его разбивании. Детекторы имеют современный дизайн (рис. 3. 35) и могут устанавливаться на стене, оконной раме или на потолке охраняемого помещения.


Рис. 3. 35. Детекторы битого стекла FG-1015 и FG-1025

Особенности детекторов FG-1015, FG-1025:

> высокая чувствительность и верность регистрации;

> цифровая обработка сигналов;

> режим тестирования;

> простой контроль работоспособности;

> устойчивость к ложным срабатываниям;

> регистрация сигналов, приходящих только от охраняемого стекла;

> простота в установке и подключении;

> устойчивость к воздействию радиопомех.

В последние годы весьма популярными стали бесконтактные акустические извещатели разбивания стекла. Однако в ряде случаев их использование ограничено, так как эти типы извещателей битого стекла реагируют как на звуки, создаваемые внутри помещения, так и на акустические колебания, приходящие от охраняемого стекла. Это относится к ситуации, когда в охраняемых помещениях могут возникать сильные шумы, приводящие к ложным срабатываниям, например в магазине, торгующем магнитофонами, телевизорами и другой аналогичной техникой. В таких случаях незаменимым становится акустический извещатель FG1025Z.

Это первый извещатель разбивания стекла, который регистрирует акустические колебания, приходящие только со стороны охраняемого стекла. В нем используется запатентованная технология обработки акустических колебаний Time-of-Arrival Zone Processing — обработка сигналов из контролируемой зоны по времени прихода, являющаяся серьезным шагом на пути к увеличению вероятности обнаружения и снижению риска ложного срабатывания.

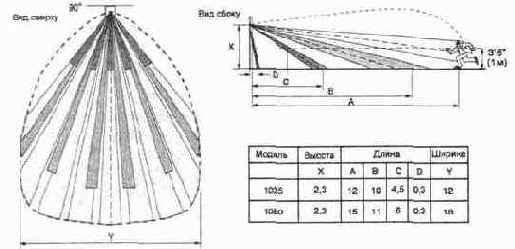

Рис. 3. 36. Контролируемые зоны детекторов битого стекла FG-1015 и FG-1025

Технология Time-of-Arrival основана на использовании двух независимых микрофонов, что позволяет регистрировать только акустические колебания, приходящие из охраняемой области пространства, и игнорировать любые звуки, приходящие с другой стороны.




Акустические колебания принимаются двумя микрофонами, направленными в противоположные стороны под углом 180°, и обрабатываются различным образом в зависимости от того, какой из микрофонов раньше принял акустический сигнал. Сигнал, принятый микрофоном, направленным в сторону охраняемой области, идентифицируется схемой обработки — действительно ли он возник в результате разрушения стекла. При этом сигнал, принятый вторым микрофоном, игнорируется.

Окружающее пространство в зависимости от расположения микрофонов можно условно разделить на контролируемую и исключенную зоны (рис. 3. 36). Между этими зонами существует промежуточная зона (два сектора с угловыми размерами 20°), в которой вероятность регистрации полезных сигналов ниже 50%. Для регистрации событий с достаточной устойчивостью к ложным срабатываниям охраняемый объект не должен находиться в этой области.

Новая технология позволила значительно повысить вероятность регистрации разрушения стекла, надежность извещателя и его устойчивость к ложным срабатываниям,

Светодиодные индикаторы, установленные на корпусе датчиков, отображают наличие приема акустических сигналов и режим тревоги. Для включения выключения светодиодной индикации и памяти тревог используются перемычки (FG-1015) или внутренние переключатели (FG-1025).

В соответствии с мировыми стандартами, извещатель FG-1025Z также содержит ряд дополнительных сервисных функций: дистанционное управление светодиодной индикацией, выход предупреждения о неисправности и командный вход. Вход управления светодиодом позволяет дистанционно включать/выключать режим светодиодной индикации. Выход предупреждения о неисправности предназначен для передачи сообщения на контрольную панель о возникновении нарушений в нормальной работе извещателя. Командный вход позволяет непосредственно или дистанционно включать режим автоматической проверки работоспособности различных элементов извещателя.

Встроенная система самодиагностики позволяет непрерывно автоматически производить проверку работоспособности прибора. При обнаружении неисправности выдается сигнал оповещения попеременным миганием светодиодов. Датчики имеют корпус из ударопрочной пластмассы белого цвета со встроенным датчиком вмешательства, реагирующим на снятие прибора со стены или открывание корпуса. Основные технические характеристики приборов:



Устойчивость к радиопомехам в

диапазоне 10-1000 МГц, В/м........................................................... 30

Устойчивость к электрическим разрядам, кВ........................................ 10

Дальность действия не более, м

FG-1015...................................................................................... 4, 6

FG-1025...................................................................................... 7, 6

Длительность запоминания тревоги, с............................ 5 (или до сброса)

Выходные реле:

реле вмешательства, мА/ В...................................................... 25/ 24

реле тревоги, мА/В.............................................................. 125/25

Напряжение питания, В................................................................ 8—14

Потребляемый ток (при напряжении питания+ 12 В), мА...................... 25

Диапазон рабочих температур, °С.......................................... от 0 до+ 49

Габаритные размеры, мм:

FG-1015.......................................................................... 98х61х21, 8

FG-1025.......................................................................... 98х61х21, 8

FG-1025 R/ Z..................................................................... 108х21, 8

Масса, кг:

FG-1015.................................................................................. 0, 077

FG-1025.................................................................................... 0, 09

FG-1025R/Z........................................................................... 0, 125

Детекторы могут быть протестированы дистанционно при помощи имитатора разрушения стекла Flex Guard, например, модели FG-701 (рис. 3. 37). Имитатор воспроизводит звук разбивающегося стекла и может быть использован для тестирования всех извещателей битого стекла фирмы С&К.

Минимальный размер охраняемого стекла — 0, 28х0, 28 м. Стекло должно быть стационарно установлено в раме, встроенной в стену помещения или в перегородке шириной не менее 90 см. Требования, предъявляемые к охраняемому стеклу, приведены в табл. 3. 5.



Таблица 3. 5. Требования к охраняемому стеклу

Тип стекла

Минимальная толщина, мм

Максимальная толщина, мм

Листовое

2, 4

6, 4

Закаленное

3, 2

6, 4

Многослойное*

3, 2

14, 3

Армированное

6, 4

6, 4

Покрытое пленкой**

3, 2

6, 4

Герметизированное*

3, 2

6, 4

Примечание:* — регистрируется при разрушении обоих слоев стекла;

** — дальность действия должна быть уменьшена до 4, 6 м.


Детекторы битого стекла, ультразвуковые и вибродатчики


3.4. Детекторы битого стекла, ультразвуковые и вибродатчики

3. 4. 1. Детекторы битого стекла серии FG-1000.

3. 4. 2. Детектор акустический "Витрина".

3. 4. 3. Объемный ультразвуковой детектор "Эхо-А".

3. 4. 4. Детектор вибрационный "Шорох-1".

Кроме описанных выше детекторов, в охранных системах используются и другие типы датчиков. К ним относятся детекторы битого стекла, ультразвуковые датчики, вибродатчики и т. п.

Задача обнаружения разрушения стекла может решаться с использованием различных физических принципов. К основным из них можно отнести следующие:

1. Регистрация механических нарушений элементов извещателя. В этом случае используются электроконтактные датчики из фольги или проводник из специального армированного стекла. Механическое разрушение целостности проводника при разрушении стекла фиксируется схемой обработки.

2. Использование инерционных свойств. В этом случае извещатель имеет два элемента: один жестко закрепляется на поверхности стекла, другой — подвижный. При механических колебаниях стекла контакт между этими элементами нарушается, что и фиксируется схемой обработки.

3. Использование пьезоэлектрического эффекта. В этом случае извещатели могут быть как пассивными, так и активными. В пассивном варианте пьезодатчик размещается на поверхности стекла. Он преобразует механические колебания стекла в электрический сигнал, который обрабатывается соответствующей схемой. Такие детекторы имеют низкую помехозащищенность и не позволяют контролировать работоспособность пьезодатчиков. Лучшие характеристики имеют активные извещатели, состоящие из передатчика и приемника акустических колебаний. Поскольку частота колебаний, излучаемых передатчиком, заранее известна, это позволяет в приемнике выделять именно ее, что повышает помехоустойчивость системы. Кроме того, любые нарушения контакта со стеклом передатчика или приемника будут зарегистрированы схемой обработки.

Всем детекторам, использующим рассмотренные выше принципы, свойственен общий недостаток — необходимость установки на поверхности защищаемого стекла чувствительных элементов. Особенно это становится важным для окон и дверей, имеющих большое количество элементов остекления. Каждый из этих элементов требует установки на нем отдельного извещателя.


4. Регистрация акустических (звуковых) колебаний, возникающих при разрушении стекла. Этот принцип реализован в большинстве современных детекторов битого стекла. Он обеспечивает такие важные преимущества, как отсутствие каких-либо элементов на охраняемой поверхности стекла и возможность контроля нескольких окон одним детектором.

Детекторы битого стекла реагируют на звук разбиваемого стекла. Наиболее совершенные модели анализируют спектр звуковых сигналов в помещении. Если этот спектр содержит составляющую, совпадающую со спектром разбиваемого стекла, то детектор срабатывает.

Двухпороговые детекторы битого стекла регистрируют звук удара по стеклу и звук разбиваемого стекла. Для индикации тревоги такой извещатель должен зарегистрировать два этих сигнала с интервалом между ними не более 150 мс.

Ультразвуковые датчики работают следующим образом. Они излучают и принимают отраженный сигнал ультразвуковой частоты. Эти датчики характеризуются высокой чувствительностью, высоким уровнем ложных срабатываний, зависимостью настроек от перепадов температуры и влажности и т. д. Поэтому ультразвуковые датчики не нашли широкого применения и используются, в основном, в недорогих системах для защиты замкнутых изолированных объемов.

Вибродатчики реагируют на наличие вибрации поверхности, контролируемой прибором, возникающей при попытке ее разрушения. Эти датчики работают на основе пьезоэффекта или эффекта электромагнитной индукции и устанавливаются на стенах, дверях, стеклах и т. п. Вибродатчики отличаются низкой стоимостью и низкой помехоустойчивостью.


Детекторы движения фирмы Arrowhead


3.2.8. Детекторы движения фирмы Arrowhead

Пассивные инфракрасные детекторы движения фирмы Arrowhead в России широко представлены изделиями серии 300 и 1000. Все они имеют современный дизайн и высокие технические характеристики. Внешний вид детекторов движения и их характеристики приведены в табл. 3.1.



Детекторы движения фирмы Dual Tec



Детекторы движения фирмы Dual Tec, комбинирующие пассивную инфракрасную и радиоволновую технологии, обеспечивают одновременно необходимую чувствительность и стабильность работы, а также практически полностью исключают ложные срабатывания. Детекторы движения серии DT5000 (рис. 3. 22) предназначены для установки на потолке и имеют зону обнаружения радиусом до 15 м.

Особенности детекторов серии DT5000:

> ПИК и радиоволновый детекторы в одном корпусе;

> круговая диаграмма направленности;

> высокая защищенное, от радиопомех;

> низкий уровень ложных срабатываний

> простота установки.

Приборы этой серии, например детектор DT5360 компании С&К с зоной обнаружения радиусом 15 м, устанавливается на потолке и является альтернативным вариантом детекторам, устанавливаемым на стенах.

В приборе, предназначенном для установки на потолке , в одном корпусе находятся инфракрасный пассивный детектор с зоной обнаружения 360 и уникальный радиоволновый детектор. Прибор может быть установлен на поверхности потолка или заподлицо с ней при помощи специального кронштейна. Высота установки может меняться от 2ю5м при использовании стандартного до 5 м со специальным зеркалом,входящим в комплект поставки прибора. При этом число лучей детекции ПИК датчика изменяется от 72 до 61 (рис. 3.23).

Применение в детекторах движения комбинации пассивной ИК и микроволновой технологий делает приборы фирмы Dual Tec более надежными, чем другие, построенные с использованием только одной технологии регистрации движения. В то же время эти приборы используют метод «последовательных сигналов», с помощью которого исключается сигнал тревоги в случае, если после регистрации движения радиоволновым датчиком не последует подтверждение этого факта от инфракрасного датчика, регистрирующего изменение температуры, или наоборот. Это также способствует уменьшению вероятности ложных срабатываний. Радиоволновый детектор включается только после


Высота установки

Внешняя окружность

Средняя окружность

Внутренняя окружность


Центр

А

В

С

D

Е

F

Q

2. 4м

7, 7м

5, 7м

3. 6м

2, 7 м

1. 7м

1. 3 м

0. 5м

2. 7м

9, 6 м

7. 1 м

4. 5м

3. 4м

2, 1 м

1, 6 м

0, 6м

3, 3м

13, 4м

10, 0м

6. 3м

4. 8м

3, 0м

2, 3м

0, 9м




Высота установки

Внешняя окружность

Внутренняя окружность

Центр

А

В

С

D

Е

3. 6м

6, 0м

4, 8м

3. 7м

2. 5м

0. 7м

4, 2м

7, 5м

6, 1 м

4, 6м

3, 1 м

0. 9м

4, 8м

9. 0м

7, 3м

5, 5м

3. 8м

1, 0м




Рис. 3. 23. Зоны обнаружения приборов DT5360, DT6360STC

обнаружения движения инфракрасным детектором, который находится во включенном состоянии непрерывно. В детекторе DT5360, в отличие от детектора DT6360STC, радиоволновый и ИК каналы работают непрерывно.

Основные технические характеристики приборов DT5360 и DT6360STC:

Радиус обнаружения ПИК детектора, м............................................... 15

Устойчивость к радиопомехам на частоте 10—1000 МГц, В/м............... 30

Рабочая частота радиоволнового источника:

DT5360, ГГц.................................................................... 9, 9-10, 687

DT6360STC, ГГц..................................................................... 10, 525

Выходные реле:

реле тревоги, мА/ В.............................................................. 100 / 30

реле вмешательства, мА/В...................................................... 25/30

Напряжение питания, В............................................................. 8, 5—16

Потребляемый ток (при напряжении питания+ 12 В), мА...................... 40

Диапазон рабочих температур, С.................................... от -18 до+ 64, 6

Габаритные размеры, мм....................................................... 127х 127х57

Масса:

DT5360, г................................................................................... 213

DT6360STC, г............................................................................. 397

Для проверки работоспособности детектора имеется перемычка W4, установив которую, можно отключить радиоволновую часть прибора. После окончания проверки детектора эта перемычка убирается.



Детекторы предназначены для охраны жилых помещений, офисов и других закрытых помещений.

Особенности детектора DT6360STC:

> улучшенная микропроцессорная обработка сигналов;

> радиоволновая и ПИК технологии обнаружения;

> встроенные системы контроля и диагностики;

> запуск самодиагностики по команде микропроцессора;

> возможность установки на подвесном потолке.

Детектор серии DT6360STC (рис. 3. 22) использует сочетание круговых диаграмм направленности пассивного ИК и радиоволнового детекторов. Сигналы, поступающие от этих детекторов, постоянно анализируются и раздельно классифицируются для выделения характеристик нарушителя. Длительность и последовательность их прихода анализируется в соответствии с установленными значениями параметров алгоритма обработки для оптимизации эффективности обнаружения и устойчивости к ложным срабатываниям.

Встроенные системы контроля и диагностики позволяют быстро обнаружить, определить и скорректировать неисправности. Микропроцессор автоматически запускает серию проверок работоспособности прибора при подаче напряжения питания, периодически во время работы и при обнаружении неисправности. Автоматическая цепь контролирует радиоволновый детектор, При потере сигнала микропроцессор выполняет самотестирование и прибор переходит на работу с использованием только ПИК детектора.


Детекторы движения «Фотон»


Пассивные инфракрасные детекторы «Фотон-6» и «Фотон-8»

Охранные пассивные инфракрасные детекторы «Фотон-6» и "Фотон-8" разработаны и производятся в России. Они предназначены для работы в составе пультов контроля, таких как « Сигнал- 37А», «Сигнал-40», «Сигнал-45 », а так же в системах «Фобос», «Нева-10М», «Комета-К».

Питание приборов осуществляется по шлейфу сигнализации. В качестве датчика используется двойной пироэлемент. Благодаря применению трех типов


линз детекторы имеют три зоны обнаружения. Корпус приборов имеет современный дизайн (рис. 3. 12), что позволяет им хорошо вписываться в интерьер любого помещения.

Особенности детекторов типа «Фотон»:

> высокая обнаруживающая способность;

> высокая устойчивость к электромагнитным, тепловым и световым помехам;

> два способа формирования тревожного извещения;

> быстрый выход на рабочий режим;

> визуальный контроль работоспособности прибора;

> контроль напряжения питания;

> питание по шлейфу сигнализации;

> широкие возможности при установке.

Высокая обнаруживающая способность детекторов обеспечивается благодаря использованию трех зон обнаружения: объемной, поверхностной и линейной (рис. 3: 13). Это позволяет использовать их для охраны помещений практически любой конфигурации.


Рис. 3. 13. Зоны обнаружения детектора «Фотон-6»

Основные технические характеристики детекторов «Фотон»:

Контролируемая площадь с объемной зоной обнаружения, м2............... 120

Регистрируемая скорость перемещения, м/с............................... 0, 3—3, 0

Потребляемый ток:

«Фотон-6», мА............................................................................. 15

« Фотон-8», мА.............................................................................. 1

Диапазон рабочих температур:

«Фотон-6», °С............................................................. от -30 до+ 50

"Фотон-8", °С............................................................. от -10 до+ 50

Габаритные размеры, мм....................................................... 107х107х64


Масса, кг....................................................................................... 0, 25

Детектор движения «Фотон-СК»

Охранный объемный оптико-электронный детектор движения «Фотон-СК» (рис. 3. 14) производится в России. Он разработан совместно с американской фирмой С&К Systems по заказу Главного управления вневедомственной охраны МВД России. Датчик рекомендуется использовать для установки в жилых помещениях, офисах и на небольших предприятиях.



Особенности детектора «Фотон-СК»:

> отключение светодиодного индикатора в режиме охраны;

> защита от несанкционированного вскрытия;

> высокая помехоустойчивость;

> защита от домашних животных;

> минимальное количество комплектующих элементов;

> возможность установки на стене или в углу помещения.

В настоящее время прибор «Фотон-СК» является одним из самых дешевых детекторов движения на российском рынке. При производстве прибора используется современное технологическое оборудование для поверхностного монтажа фирмы Universal Instruments Corporation, что дает возможность получить очень высокие характеристики прибора.

Детектор имеет пять зон обнаружения и перекрывает территорию размером 15х12 м

(рис. 3.15). Цифровая обработка сигнала позволяет исключить срабатывание датчика от пролетающих насекомых. Дополнительная линза позволяет ограничить зону обнаружения снизу до определенной высоты, обеспечивая тем самым защиту от домашних животных.




Рис. 3. 15. Зоны обнаружения прибора «Фотон-СК»

Основные технические характеристики прибора «Фотон-СК»:

Размер зоны обнаружения, м......................................................... 15х12

Напряжение питания, В.............................................................. 10—14

Потребляемый ток, мА....................................................................... 20

Диапазон рабочих температур, °С...................................... от -18 до+ 49

Габаритные размеры, мм.......................................................... 90х64х41

Масса, г............................................................................................ 85

"Фотон-СК" — это один из лучших детекторов, выпускаемых отечественной промышленностью. Он обладает наивысшим показателем качество/цена.


Детекторы движения серии DG


Детекторы движения серии DG1000 (рис. 3. 28) для увеличения чувствительности и исключения ложных срабатываний построены по двойной технологии. Приборы могут использоваться в жилых, а также в производственных помещениях с повышенными требованиями к безопасности.


В детекторах используется комбинация пассивного И К и радиоволнового датчиков. Алгоритм работы этих устройств практически полностью исключает возможность ложной тревоги.

Особенности детекторов серии DG1000:

> И К и радиоволновая технологии;

> уникальная оптическая система;

> температурная компенсация;

> защита от радиопомех;

> оптические линзы;

> расширенная зона обнаружения.

Детекторы имеет 24 луча, образующих дальнюю (11 лучей), промежуточную (7 лучей), ближнюю (4 луча) и нижнюю (2 луча) зоны (рис. 3. 29). Размеры зон обнаружения приведены в таблице на рис. 3. 29. Основные технические характеристики:

Размер зоны обнаружения:

DG1035. M................................................................................ 11х9

DG1050. M............................................................................... 15х12

Рабочая частота микроволнового источника, ГГц................................ 2, 45

Устойчивость к радиопомехам в диапазоне 10— 10000 МГц, В/м........... 30

Напряжение питания, В.............................................................. 10—14

Ток потребления (при напряжении питания+ 12 В), мА........................ 35

Диапазон рабочих температур,С...................................... от -10 до +49

Габаритные размеры, мм........................................................ 130х70х40

Масса, кг....................................................................................... 0,17


Рис. 3. 29. Зоны обнаружения приборов серии DG1000



Детекторы движения серии DT400 основаны


Детекторы движения серии DT400 основаны на использовании двойной технологии — пассивной ИК и радиоволновой, что обеспечивает высокую чувствительность и стабильность работы приборов. Детекторы могут использоваться как в жилых, так и в производственных помещениях. Благодаря современному дизайну корпуса, они вписываются в любой интерьер. Внешний вид детекторов DT400T и DT400S представлен на рис. 3. 26, а и б.




Рис. 3. 26. Детекторы DT400T (а) и DT400S (б)

Особенности детекторов серии DT400:

> двойная технология;

> высокая чувствительность;

> расширенная зона обнаружения;

> контроль работоспособности радиоволнового детектора;

> регулируемая дальность обнаружения;

> защищенность от радиопомех;

> современный дизайн.

Так как в приборах сравниваются сигналы тревоги ПИК и радиоволнового детекторов, практически полностью исключаются ложные срабатывания. Это существенно увеличивает помехоустойчивость приборов, по сравнению с детекторами, использующими для регистрации вторжения в охранную зону только одну технологию. В приборах непрерывно работает ПИК детектор, который в случае обнаружения движения включает радиоволновый детектор.

При помощи оригинального многосегментного зеркала и линзы Френеля лучи детекции имеют большую длину, некоторые из них направлены непосредственно вниз, образуя нижнюю зону (рис. 3. 27). Это уменьшает возможность стороннего нарушения работоспособности детектора. Зона обнаружения инфракрасного детектора содержит 23 луча детекции, образующих дальнюю (9 лучей), промежуточную (6 лучей), ближнюю (5 лучей) и нижнюю (3 лучей) зоны. Размеры зон обнаружения приведены в табл. 3. 3.

Основные технические характеристики приборов серии DT400:

Частота излучения, ГГц....................................................... 9, 47—10, 687

Устойчивость к радиопомехам на

расстоянии 3 м в диапазоне 27— 1000 МГц, В/м................................. 100

Количество лучей детекции................................................................ 23




Рис. 3. 27. Зоны обнаружения приборов серии DT400



Напряжение питания, В............................................................ 10, 5— 16

'Ток потребления (при напряжении питания +12 В), мА ........................30

Диапазон рабочих температур, С...................................... от -18 до+ 60

Габаритные размеры, мм........................................................ 70х60х130

Масса, кг....................................................................................... 0, 36

Таблица 3. 3. Размеры зон обнаружения детекторов серии DT400

Модель

Высота установки, м

Длина, м

Ширина, м

Х

А

В

С

D

Y

420Т

2, 30

8

6

3

0, 30

6

435Т

2, 30

11

8

4

0, 30

9

450Т

2, 30

14

11

6

0, 30

12

440S

2, 30

12

10

4, 50

0, 30

12

460S

2, 30

18

15

6

0, 30

18

Детекторы серии DT400 являются идеальным решением задачи охраны в тех условиях, где приборы, выполненные по одинарной технологии, не в состоянии справиться. Компактный внешний вид приборов и встроенное реле вмешательства позволяют использовать их как в жилых, так и в производственных помещениях. Детекторы осуществляют непрерывный контроль за состоянием радиоволнового датчика и формируют соответствующий сигнал путем размыкания контактов выходного реле в случае нарушения их работы.

Модификации детекторов DT4201, DT4351 и DT4501 выпускаются по лицензии фирмы С&К в г. Рязани совместно с Главным Управлением вневедомственной охраны.

Детектор устанавливается на стену при помощи поворотного кронштейна типа DT4SW, а на потолок — с помощью кронштейна типа DT4SM.

Детекторы серии «S» имеют запатентованную цепь "Информер", предназначенную для индикации состояния блокировки прибора или при выходе его из строя. Информация о неисправности прибора может отображаться на месте при помощи светодиодного индикатора или быть передана по шлейфу сигнализации на контрольную панель.


Детекторы движения серии S


Детекторы движения серии 8100S компании С&К используются тогда, когда требуется обеспечить надежную охрану в неблагоприятных условиях окружающей среды. Прочный корпус (рис. 3. 24) и высокая устойчивость работы позволяют использовать детектор в промышленных условиях. Максимальная дальность действия детектора 8120S достигает 61 м, что делает его идеальной альтернативой активным инфракрасным детекторам.


Рис. 3. 24. Детектор 8110S

Особенности детекторов серии 8100S:

> контроль работоспособности;

> комбинация ПИК и радиоволнового детекторов;

> высокая чувствительность;

> высокая помехоустойчивость

> ударопрочный стальной корпус;

> непрерывная работа радиоволнового и ПИК детекторов.

Детекторы движения серии 8100S используют пассивную ИК и микроволновую технологии, которые обеспечивают необходимую помехоустойчивость, чувствительность и стабильность работы приборов в целом. Детекторы 8110S и 8120S имеют узкую диаграмму направленности, a8140S — широкую (рис. 3. 25). Соотношение размеров зон обнаружения при установке детектора на высоте 3, 65 м приведены в табл. 3. 2. Детектор 8140S имеет 19 лучей детекции, образующих дальнюю (11 лучей), промежуточную (5 лучей) и ближнюю (3 луча) зоны обнаружения, а детектор 8120S — 9 лучей детекции, образующих дальнюю (1 луч), промежуточную (5 лучей) и ближнюю (3 луча) зон соответственно.


Рис. 3. 25. Зоны обнаружения детекторов серии 8100S

Основные технические характеристики приборов серии 8100S:

Размер зоны обнаружения, м:

8140S..................................................................................... 2.7х21

8110S...................................................................................... 37х3

8120S...................................................................................... 61х5

Рабочая частота микроволнового источника, ГГц........................ 9—10, 687

Устойчивость к радиопомехам на

расстоянии 3 м при частоте 27— 1000 МГц, В/м................................. 100

Напряжение питания, В........................................................... 5, 5—16, 0


Потребляемый ток (при напряжении питания+ 12 В), мА...................... 35

Выходные реле:

реле тревоги................................................................ трехполюсное

реле вмешательства...................................................... двухполюсное

реле неисправности...................................................... трехполюсное

Габаритные размеры, мм..................................................... 210x110x142

Масса, кг....................................................................................... 2, 75

Таблица 3. 2 Размеры зон обнаружения детекторов серии 8100S (к рис. 3. 25)

Модель

Высота установки, м

Длина, м

Ширина, м

Х

А

В

С

Y

8140S

3, 65

27

11

4

21

8110S

3, 65

37

9

4

3

8120S

3, 65

61

12

4

5

Детекторы имеют запатентованную цепь «Информер», которая используется для'контроля работоспособности прибора. При сопоставлении сигналов от обоих детекторов неоднозначность в их показаниях может означать, что один из датчиков блокирован или неисправен. Сравнивая количество несоответствий (четыре возможных варианта), цепь «Информер» фиксирует неисправность детектора и выдает соответствующее извещение (выходное реле неисправности).

Неисправность детектора может быть определена пользователем на месте (мигание красного светодиода) или по информации, передаваемой на контрольную панель при помощи специального, не входящего в комплект поставки, реле.

Детекторы движения серии 8100S выполнены в стальном корпусе совместно с реле вмешательства, что позволяет использовать их в сложных производственных и природных условиях.


Детекторы движения серии XJ


3.2.1. Детекторы движения серии XJ

Детектор движения XJ660T


Рис.3.5 Детектор движения XJ660T

Пассивный инфракрасный детектор XJ660T фирмы С&К Sysytem (IntelliSense) — это компактный, привлекательный и простой в монтаже прибор (рис. 3. 5). Он используется для охраны жилых и производственных помещений.

XJ660T — это пассивный инфракрасный детектор с зоной обнаружения размером 18х15 м. При изготовлении детектора используется запатентованная технология, практически исключающая возможный саботаж прибора.

Особенности детектора XJ660T:

> автоматический подсчет импульсов;

> регулировка чувствительности;

> комбинация многосегментного зеркала и линзы Френеля;

> регулировка характеристик зоны обнаружения в зависимости от высоты установки;

> температурная компенсация;

> устойчивость к белому свету;

> возможность использования линз различного типа.

Прибор комплектуется линзой типа «широкий

угол» (рис. 3. 6) или линзой типа «вертикальная

занавеска». Возможна установка линзы, обеспечивающей защиту от домашних животных, она исключает срабатывание прибора при движении объекта высотой менее 1 м.

Основные технические характеристики прибора XJ660T

Пассивный инфракрасный датчик................................ двойной пироэлемент

с регулируемой чувствительностью Размер зоны обнаружения, м......................................................... 18х15


Рис. 3. 6. Зоны обнаружения детектора XJ660T

Потребляемый ток (при напряжении питания+ 12 В), мА...................... 20

Диапазон рабочих напряжений, В.................................................. 6—14

Выходные реле:

реле тревоги, мА/ В.............................................................. 100/30

реле вмешательства, мА/ В...................................................... 25 / 30

Устойчивость к радиопомехам на расстоянии 3 м

в диапазоне 27-1000 МГц, Вт.......................................................... 100

Устойчивость к белому свету на расстоянии 2, 4 м не менее, кд........ 20000

Диапазон рабочих температур, °С...................................... от -18 до+ 65


Габаритные размеры, мм........................................................ 130х70х60

Масса, г.......................................................................................... 227

Для увеличения зоны обнаружения детектора используется дополнительный поворотный кронштейн типа DT4SW. Благодаря прекрасному дизайну, прибор хорошо вписывается в интерьер квартиры или офиса. Детектор сертифицирован МВД России.

Детектор движения XJ413T

Надежное обнаружение, регулируемая чувствительность, компактный современный дизайн — все эти характеристики присущи пассивному инфракрасному детектору движения XJ413T фирмы С&К Systems (рис. 3. 7). Детектор предназначен для использования внутри жилых помещений и офисов. Он легко устанавливается на стене или в углу помещения (см. раздел 1. 4).




Рис.3.7.Детектор движения XJ413T

Особенности детектора XJ413T:

> размер зоны обнаружения 13х13 м;

> регулируемый счетчик импульсов;

> контроль нижней зоны;

> удобство монтажа;

> дополнительные линзы;

> малые габариты;

> датчик вмешательства;

> устойчив к белому свету;

> устойчив к радиопомехам.

Размер зоны обнаружения детектора определяется линзой «широкий угол» (рис. 3. 8) и составляет 13х13 м. Контроль нижней зоны осуществляется за счет большей плотности лучей, направленных вниз. Двойной пассивный инфракрасный элемент с дополнительной линзой типа "горизонтальная занавеска"

позволяет избежать ложных срабатывании прибора в помещениях с домашними животными. Путем изменения числа счетных импульсов детектор можно отрегулировать в соответствии с особенностями окружающей обстановки. В корпусе прибора находится датчик вмешательства (реле с нормально разомкнутыми контактами), формирующий сигнал тревоги при вскрытии корпуса детектора.

Основные технические характеристики прибора XJ413T:

Размер зоны обнаружения, м......................................................... 13х13

Напряжение питания, В.............................................................. 10—14



Потребляемый ток (при напряжении питания+ 12 В), мА...................... 20

Выходные реле:

реле вмешательства, мА/В...................................................... 25/24

реле тревоги, мА/В.............................................................. 100/24

Устойчивость к белому свету на расстоянии 3 м не менее, кд............ 20000

Устойчивость к радиопомехам в диапазоне частот

10-1000 МГц, В/м........................................................................... 30

Диапазон рабочих температур, С.......................................... от 0 до+ 49

Габаритные размеры, мм.......................................................... 73х57х40

Масса, г............................................................................................ 71

Чувствительность прибора, нормальная или высокая, устанавливается перемычкой на плате. Зона обнаружения состоит из двойных лучей и имеет дальнюю (22 луча), промежуточную (7 лучей) и ближнюю (4 луча), а также нижнюю зоны (2 луча). Монтаж прибора осуществляется на стене или в углу помещения, возможна установка его на универсальном монтажном шарнире SMB-10.




Рис. 3. 8. Зоны обнаружения детектора XJ413T

Детектор движения XJ-450T

Рис. 3.9. Пассивный ИК детектор движения XJ450T



Пассивный инфракрасный детектор XJ450T фирмы С&К Systems выполнен в прочном пластиковом корпусе белого цвета (рис. 3. 9). Он обеспечивает надежное обнаружение движущихся объектов, излучающих тепло. Регулировка чувствительности и дальности действия позволяют быстро настраивать датчик под конкретные условия применения. Прибор предназначен для использования в жилых помещениях, офисах и на небольших предприятиях.

Особенности детектора XJ450T:

> регулируемая дальность обнаружения;

> контроль нижней зоны;

> регулируемая чувствительность;

> защита от насекомых;

> дополнительные линзы;

> светодиодная индикация срабатывания

прибора.

Двойной пассивный инфракрасный элемент с дополнительной линзой типа «горизонтальная занавеска» (рис. 3. 10) позволяет избавиться от ложных срабатываний детектора при перемещении в охраняемой зоне домашних животных. С помощью специального алгоритма обработки сигналов исключаются потенциальные источники ложных






Рис. 3. 10. Зоны обнаружения прибора XJ450T

тревог, такие, например, как насекомые. Нижняя зона контролируется благодаря плотной многолучевой структуре диаграммы направленности. Возможность регулировки положения датчика детектора по вертикали позволяет корректировать размер зоны обнаружения прибора, что делает более гибким его применение. В зависимости от регулировки размер зоны обнаружения может быть 15х12 м или 10х12 м. Чувствительность детектора устанавливается перемычкой и имеет два уровня: нормальная и высокая.

Основные технические характеристики прибора XJ450T:

Размер зоны обнаружения, м......................................... 15х12 или 10х12

Напряжение питания, В.............................................................. 10— 14

Потребляемый ток (при напряжении питания+ 12 В), мА...................... 20

Выходные реле:

реле вмешательства, мА/ В...................................................... 25 / 24

реле тревоги, мА/ В.............................................................. 100 / 24

Устойчивость к белому свету на расстоянии 2, 4 м не более, кд.......... 20000

Устойчивость к радиопомехам в диапазоне частот

10-1000 МГц, В/м...........................................................................30

Диапазон рабочих температур, С.......................................... от 0 до+ 49

Габаритные размеры, мм.......................................................... 90х64х41

Масса, г............................................................................................ 85

Детектор легко устанавливается на стене или в углу помещения. Зона обнаружения состоит из двойных лучей и имеет дальнюю (22 луча), промежуточную (6 лучей), ближнюю (3 луча), а также нижнюю (2 луча) зоны.

Путем изменения числа подсчитываемых импульсов можно отрегулировать чувствительность детектора в соответствии с особенностями окружающей обстановки. Для установки и настройки прибора можно применять монтажный шарнир SMB-10.

Детектор имеет сертификат качества для использования в России.



Детекторы движения МС-550/МС-550Т

Пассивные ИК детекторы МС-550/МС-550Т фирмы С&К (IntelliSense) предназначены для использования в закрытых помещениях. Это приборы высокой степени надежности, достигнутой за счет использования микропроцессора. Детекторы имеют режим самодиагностики, а также оборудованы индикатором режимов работы. Внешний вид приборов приведен на рис. 3. 9. Он такой же, как у детектора XJ405T.

Особенности детекторов МС-550/МС-550Т:

> использование двойного пироэлемента;

> плотная диаграмма направленности;

> микропроцессорная система обработки сигналов;

> автоматическая температурная компенсация;

> самодиагностика;

> регулировка чувствительности;

> защита от проникновения насекомых;

> режим проверки конфигурации охраняемой зоны.

Двойной пироэлемент и оптическая система позволяют получить зону обнаружения размером 15х12 м (рис. 3. 10) удвоенной плотностью лучей детекции. Детектор обладает устойчивостью к ложным срабатываниям при наличии в помещении любого количества кошек или других мелких животных такого же размера с общим весом не более 7 кг, а также любого количества произвольно летающих или находящихся в клетках птиц. Мыши и крысы тоже не влияют на работу детектора.

Автоматическая проверка работоспособности детектора производится ежечасно. При обнаружении неисправности тестирование повторяется через каждые 5 минут. Ошибки при выполнении теста индицируются мигающим светодиодом. В случае успешного завершения самотестирования, проводимого автоматически после подачи питания, или при запуске режима самодиагностики пользователем детектор переходит в 10-минутный режим проверки конфигурации охраняемой зоны. В этом режиме можно определить точную конфигурацию охраняемой зоны, выполнив тест-проход, — каждый раз при пересечении края одного из лучей детекции будет включаться светодиод.

Основные технические характеристики приборов МС-550/МС-550Т:

Размер зоны обнаружения, м......................................................... 15х12



Напряжение питания, В.............................................................. 10—14

Потребляемый ток (при напряжении питания+ 12 В), мА...................... 20

Выходные реле:

реле вмешательства, мА/В...................................................... 25/24

- реле тревоги, мА/В.............................................................. 100/24

Устойчивость к белому свету, лк..................................................... 6500

Устойчивость к радиопомехам в диапазоне

частот 10-1000 МГц, В/м................................................................. 30

Диапазон рабочих температур, С.......................................... от 0 до+ 40

Габаритные размеры, мм.......................................................... 90х44х45

Масса, г............................................................................................ 85

Детектор позволяет регулировать чувствительность с помощью перемычек на монтажной плате прибора. Возможны три уровня чувствительности: высокая, нормальная и низкая.

Детектор может устанавливаться на стене или в углу помещения на высоте 1, 2, 2, 3 или 3 м от пола. При этом следует помнить, что охраняемая зона должна находиться в пределах прямой видимости детектора.


Пассивные инфракрасные детекторы движения серии


3.2.6. Детекторы серии IQ200



Пассивные инфракрасные детекторы движения серии IQ200 компании IntelliSense используют комбинацию четырех пироэлементов с регулируемой чувствительностью. Приборы (рис. 3.18) предназначены для организации охраны и установки в жилых помещениях, офисах и на небольших предприятиях. Детектор IQ220T имеет радиус действия 12 м, а детектор IQ260T —18м. Особенности детекторов серии 10200:

> возможность регулировки размеров зоны обнаружения;

> светодиодная индикация режима работы;

> устойчивость к радиопомехам;

> устойчивость к белому свету;

> температурная компенсация.

В модели IQ220T реализована запатентованная технология С&К, благодаря которой практически полностью исключены ложные срабатывания системы. Многосегментное зеркало и линза Френеля обеспечивают зону обнаружения площадью около 200 м2. С помощью набора линз можно получить необходимую диаграмму направленности детектора (рис. 3.19). Прибор может оснащаться линзой «горизонтальная занавеска» для защиты от ложной тревоги, вызванной домашними животными. Детектор содержит два двойных пироэлемента с регулируемой чувствительностью.

Основные технические характеристики приборов серии IQ200:

Размер зоны обнаружения:

IQ220T,M................................................................................ 12х12

IQ260T, м................................................................................ 18х15

Устойчивость к радиопомехам на расстоянии 3 м

в диапазоне 27-1000 МГц, Вт .......................................................... 100

Устойчивость к белому свету на расстоянии 2,4 м, кд....................... 20000

Напряжение питания, В.............................................................. 10—14

Потребляемый ток (при напряжении питания +12 В), мА ......................30

Выходные реле:

реле тревоги, мА/В .............................................................. 100/30

реле вмешательства, мА/ В ...................................................... 25/30

Диапазон рабочих температур, °С ...................................... от -18 до +65

Габаритные размеры, мм ........................................................ 130х70х60

Масса, г .......................................................................................... 227




Рис. 3. 19. Зоны обнаружения детектора IQ200T

Детекторы серии IQ200 устанавливаются на стену или в угол помещения. Возможно применение дополнительного поворотного кронштейна для лучшего перекрытия охраняемой зоны. Современный дизайн прибора хорошо вписывается в любой интерьер квартиры или офиса.


Комбинированные детекторы фирмы Arrowhead


3.3.5. Комбинированные детекторы фирмы Arrowhead

Детекторы движения фирмы Arrowhead, включающие в себя радиоволновый и пассивный И К датчики, представлены на российском рынке моделями серии 1000. Они имеют современный дизайн, сочетающийся с любым интерьером помещения и высокие характеристики обнаружения. Внешний вид приборов и их технические характеристики приведены в табл. 3.4.



Магнито- и электроконтактные датчики


3.1. Магнито- и электроконтактные датчики

Контактные датчики относятся к самым простым. Обычно они устанавливаются на двери и окна охраняемого помещения. Среди контактных датчиков широкое применение нашли электроконтактные датчики, представляющие собой ленту из тонкой алюминиевой фольги. Она клеится на стекло, двери, стены и т. п. При разрушении основания, на которое наклеена лента, она рвется и разрывает электрическую цепь. Для подключения к шлейфу охранной сигнализации лента зажимается в держателе (клемме), который приклеивается к тому же основанию, что и лента.

Широко распространены контактные датчики магнитного типа (магнитоконтактные датчики). Эти датчики выпускаются двух типов: для наружной и скрытой установки. Для повышения надежности охраны часто устанавливают по два и более датчиков, которые соединяют между собой последовательно. Магнитоконтактные датчики, предназначенные для скрытой установки, имеют цилиндрическую форму. Эти датчики, как и электроконтактные, подключаются к проводным шлейфам охранной сигнализации.

На российском рынке, кроме отечественных, широко представлены контактные датчики фирмы С&К Systems. Эти датчики можно быстро установить на окна или двери. Они выполнены на основе герконов, контакты которых размыкаются или замыкаются при приближении (удалении) постоянного магнита (рис. 3. 1). Геркон — это прибор, состоящий из герметично запаянных в стеклянную трубку


Рис. 3.1 Магнитоконтактный датчик с герконом


Рис. 3. 2. Датчики с различным рабочим зазором

контактов, которые замыкаются или размыкаются при приближении к нему постоянного магнита. В охранных системах магнит крепится к подвижной части двери или окна, а геркон — к неподвижной.

Фирма С&К Systems выпускает магнитоконтактные датчики двух типов: со стандартным рабочим зазором величиной 2 см (0, 75") и с расширенным рабочим зазором величиной 3 см (1, 25") (рис. 3. 2). Особенности датчиков фирмы С&К Systems:

> возможность увеличения рабочего зазора на 50%;

> низкая стоимость;

> высокая технологичность;


Рис. 3. 3. Модели датчиков со стандартным зазором


Рис.З.4. Модели датчиков с широким зазором

> простота установки;

> высокая помехоустойчивость.

Возможные варианты исполнения датчиков со стандартным зазором представлены на рис. 3. 3, а датчиков с широким зазором — на рис. 3. 4.



Наружный детектор движения LX-U


Пассивный инфракрасный детектор LX-2AU компании Optex — это прибор, специально разработанный для наружного использования. Детектор обеспечивает стабильность размеров зоны обнаружения в самых жестких климатических условиях, таких как снег, дождь, туман и т. п.

Особенности детектора LX-2AU:

> автоматическая стабилизация размеров зоны обнаружения в любых усло виях окружающей среды;

> двойной пироэлемент датчик высокой чувствительности;

> сбалансированная температурная компенсация;

> три уровня чувствительности;

> регулировка чувствительности;

> встроенный светодиодный индикатор режима работы;

> возможность регулировки положения датчика в вертикальной и горизон тальной плоскости;

> оперативное изменение размеров зоны обнаружения.

Датчик устойчив к воздействию прямых солнечных лучей и света автомобильных фар. Специальный алгоритм обработки сигнала позволяет ему адаптироваться к изменяющимся условиям окружающей среды. Основные технические характеристики прибора LX-2AU:

Размер зоны обнаружения, м......................................................... 12х14

Угол обзора, град............................................................................ 120

Регистрируемая скорость перемещения, м/с......................... от 0, 3 до 1, 0

Регулировка:

в вертикальной плоскости, град.................................................... ±45

в горизонтальной плоскости, град.............................................. 0 — 20

Выходное реле, мА/В............................................................... 100/24

Количество уровней чувствительности.................................................. 3

Диапазон рабочих температур, °С...................................... от -20 до+ 50

Встроенный фотодиод позволяет осуществлять автоматическое отключение датчика при определенном уровне освещенности, как правило в светлое время суток. Уровень освещенности, при котором происходит это отключение, регулируется.

Датчик удобен в эксплуатации и при установке. Потолочные и настенные кронштейны позволяют регулировать положение датчика в вертикальной и горизонтальной плоскости.



Объемный радиоволновый детектор «Аргус-


3.3.7. Объемный радиоволновый детектор «Аргус-3»

Охранный объемный радиоволновый детектор "Аргус-3" предназначен для обнаружения проникновения в охраняемое пространство закрытого помещения малого объема и формирования тревожного извещения путем размыкания контактов выходого исполнительного реле. Прибор выполнен на современной элементной базе и имеет прекрасный дизайн. Несколько вариантов крепления прибора позволяют устанавливать его практически в любом месте помещения.

Особенности извещателя «Аргус-З». > высокая степень обнаружения проникновения в зону охраны;

> отсутствие ложных срабатываний, даже в помещениях с интенсивной вентиляцией;

> эксплуатация нескольких извещателей в одном помещении (2 частотных литеры);

> регулировка дальности действия;

> индикация помех.

Датчик "Аргус-3" имеет узкую диаграмму направленности в горизонтальной и вертикальной плоскости (рис. 3. 32).


Рис. 3. 32. Зона обнаружения детектора «Аргус-3»

Основные технические характеристики прибора:

Дальность действия:

максимальная, м...................................................................... 6 — 7, 5

минимальная, м......................................................................... 2—3

Площадь зоны обнаружения, м2........................................................... 20

Напряжение питания, В............................................................ 10, 2—15

Потребляемый ток, мА....................................................................... 30

Диапазон рабочих температур, С...................................... от -10 до+ 50

Габаритные размеры, мм.......................................................... 90х75х40



Объемный ультразвуковой детектор «Эхо-А»


3.4.3. Объемный ультразвуковой детектор «Эхо-А»

Охранный объемный ультразвуковой детектор «Эхо-А» выпускается по лицензии фирмы Aritech по заказу ГУ ВО МВД РФ. Он предназначен для охраны закрытых помещений и обеспечивает блокировку локальных зон объемов помещений, мест сосредоточения ценностей, оргтехники и т. п. с выдачей тревожного извещения путем размыкания контактов выходного реле.

Регулировка чувствительности позволяет плавно изменять размеры охраняемой зоны от 6 до 70 м2 (рис. 3. 38).


Рис. 3. 38. Схема зоны обнаружения извещателя «Эхо-А»

При установке детектора на потолке можно осуществлять охрану отдельных объектов (экспонаты, оргтехника, прилавки, стены и т. п.), расположенных внутри больших помещений (торговые, выставочные, музейные залы и т. п.).

Основные технические характеристики детектора:

Площадь зоны обнаружения не менее, м2 ............................................. 70

Напряжение питания, В............................................................ 10, 6— 15

Потребляемый ток не более, мА.......................................................... 30

Диапазон рабочих температур, С.......................................... от 0 до+ 50

Габаритные размеры, мм........................................................ 227х63х45

Масса, кг....................................................................................... 0, 25



Охранные извещатели отечественного производства «Аргус-


Охранные извещатели отечественного производства «Аргус-2», "Волна-5" предназначены для регистрации факта проникновения в охраняемое пространство закрытого помещения и формирования тревожного извещения. Оба извещателя рекомендованы для использования ГУВО МВД РФ. Извещатели устанавливаются на стене охраняемого помещения (рис. 3.30). Особенности извещателей:

> высокая степень обнаружения;

> отсутствие ложных срабатываний, даже в помещениях с интенсивной вентиляцией;

> возможна эксплуатация нескольких извещателей в одном помещении (4 частотные литеры);

> регулируемая дальность действия;

> индикация помех.

Извещатель "Волна-5" не требует отдельного источника питания. Питание осуществляется по шлейфу приемно-контрольного прибора или от систем «Фобос», «Нева». Извещатели "Аргус-2" и «Волна-5» имеют зону обнаружения площадью около 90 м2 и контролируют объем до 200 м3 (рис. 3.31).

Основные технические характеристики извещателей «Аргус-2» и «Волна-5».

Дальность действия;

максимальная, м..................................................................... 12—16

минимальная, м.........................................................................2—4

Площадь зоны обнаружения, м2........................................................... 90

Контролируемый объем, м3 ............................................................... 200

Напряжение питания, В:

"Аргус-2" ............................................................................... 2 - 12

Таблица 3.4. Комбинированные детекторы фирмы Arrowhead



Рис. 3.31. Схема зон обнаружения извещателей «Аргус-2» и «Волна-5»

"Волна-5" (по шлейфу) ......................................................... 12—72

Потребляемый ток, мА:

"Аргус-2" ...............................................................................2-30

«Волна-5» ................................................................................ 5 — 2

Диапазон рабочих температур, С ...................................... от -30 до +50

Габаритные размеры, мм .......................................................... 98х85х62

Масса, кг..................................................................................... 0,250

Тревожное извещение «Аргус-2» формирует путем размыкания контактов выходного исполнительного реле, а извещатель "Волна-5" — путем изменения тока обтекания шлейфа.



Пассивные инфракрасные детекторы движения


3.2. Пассивные инфракрасные детекторы движения

3.2.1. Детекторы движения серии XJ .

3.2.2. Детектор движения PIR700E .

3.2.3. Наружный детектор движения LX-2AU .

3.2.4. Детекторы движения "Фотон" .

3.2.5. Детектор движения МРС 4040Т.

3.2.6. Детекторы серии IQ200

3.2.7. Потолочный детектор FIR5030.

3.2.8. Детекторы движения фирмы Arrowhead.

Для охраны внутренних помещений наибольшее распространение получили пассивные ИК детекторы движения. Они отличаются друг от друга, в основном, размером зоны обнаружения и помехоустойчивостью.

Принцип действия пассивных ИК детекторов основан на регистрации изменения интенсивности ИК излучения, возникающего при движении теплового объекта, например человека или собаки, в зоне обнаружения прибора. Чувствительным элементом такого прибора является пироэлемент (пироприемник), на поверхности которого под воздействием ИК излучения от любого теплового объекта возникает электрический заряд. Для регистрации факта движения теплового объекта в детекторе с помощью многосегментного зеркала формируется многолучевая диаграмма направленности, состоящая из множества лучей детекции, направленных под разными углами и в различных направлениях. Пересечение этих лучей тепловым объектом приводит к попаданию на пироэлемент импульсов ИК излучения и, как следствие, формирование последним электрических импульсов. Эти импульсы усиливаются и обрабатываются детектором, который подсчитывает их количество и временной интервал между ними. Значения этих параметров определяют

помехоустойчивость прибора и диапазон обнаруживаемых скоростей перемещающегося теплового объекта (от 3 м/с для быстро бегущего человека до 0, 3 м/с для очень медленного перемещения). Лучи детекции образуют зону обнаружения, которая определяет чувствительность прибора, т. е. максимальное расстояние, на котором еще происходит уверенное обнаружение перемещающегося объекта. Точные геометрические характеристики (конфигурация) зоны обнаружения обеспечиваются многосегментными зеркалами и оптической системой на линзах Френеля. Использование различных типов линз позволяет изменять конфигурацию зоны обнаружения в зависимости от обстановки. Благодаря этому детекторы движения имеют универсальное применение и используются для охраны объемов помещений, мест сосредоточения ценностей (музейных экспонатов, оргтехники и т. п.) и подходов к ним, коридоров, внутренних периметров, проходов между стеллажами, оконных и дверных проемов, полов и т. п. Оптическая система в зависимости от типа используемых линз позволяет получать зоны обнаружения следующих типов: объемную, поверхностную и узконаправленную.



Потолочный детектор FIR


Детектор движения FIR5030 компании С&К (IntelliSense) — это два самостоятельных прибора в одном корпусе: пассивный инфракрасный детектор и детектор битого стекла. FIR5030 имеет круговую диаграмму направленности и предназначен для установки на потолке охраняемого помещения. Он имеет современный дизайн (рис. 3. 20) и высокие эксплуатационные характеристики, что делает его прекрасным средством для охраны помещений, например небольших магазинов со стеклянным фасадом или офисов. Особенности детектора FIR5030:

> возможность монтажа заподлицо с поверхностью потолка и на подвесном потолке;

> два выходных реле в одном корпусе (для каждого детектора свое);

> регулируемая высота монтажа;

> регулировка чувствительности;

> светодиодный индикатор режима работы;

> запоминание сигнала тревоги.


В состав прибора входит пассивный инфракрасный (ПИК) детектор с круговой диаграммой направленности на основе пироэлемента с регулируемой чувствительностью. Он предназначен для обнаружения несанкционированного входа в помещение. В нем может быть использовано одно из двух взаимозаменяемых зеркал, применение которых определяется высотой установки прибора и необходимым количеством лучей детекции (рис. 3. 21).

При установке зеркала. № 1 высота монтажа должна составлять от 2, 5 до 3, 5 м от пола. При этом диаграмма направленности будет состоять из 77 лучей детекции различной длины.

При установке зеркала №2 высота установки должна быть 3, 5—4, 9 м. Число лучей детекции при этом уменьшается до 61.

Второй детектор прибора — это детектор битого стекла (ДБС)Flex Guard

с радиусом действия до 9 м, предназначенный для регистрации факта разбивания стекла и формирования сигнала тревоги. Принцип действия детектора основан

на анализе спектра звукового сигнала, возникающего при ударе о стекло

и при его разбивании. Для формирования сигнала тревоги прибор должен

зарегистрировать удар о стекло и звон разбиваемого стекла, причем интервал

между обоими звуками должен быть не более 150 мс. Это исключает возможность ложного срабатывания. Радиус действия детектора битого стекла зависит от сорта, толщины и размера стекла. Поэтому для настройки прибора необходимо использовать специальный имитатор разбивания стекла FlexGuard 700..


Технические характеристики детектора FIR5030:

Радиус зоны обнаружения ПИК детектора, м.......................................15

Число лучей детекции не менее ..........................................................61

Высота установки, м ........................................................... от 2,5 до 4,9

Радиус обнаружения ДБС не более, м .................................................. 9

Сорт стекла ................................................ металлизированное, слоистое

закаленное, усиленное Толщина стекла, мм ....................................................................... 4 — 7

Размер стекла не менее, мм ....................................................... 270х270

Напряжение питания, В ............................................................ 8,5—1,6

Потребляемый ток (при напряжении питания +12 В), мА ......................40

Выходные реле:

реле тревоги ПИК детектора, мА/В ....................................... 500/30

реле тревоги ДБС, мА/В ....................................................... 500/30

реле вмешательства, мА/ В...................................................... 25 /30




Рис. 3. 21. Зоны обнаружения детектора FIR5030

Прибор может быть установлен на поверхности потолка или заподлицо с ней. Высота монтажа регулируется с помощью дополнительного зеркала. В приборе предусмотрена возможность регулировки чувствительности ПИК детектора и ДБС и запоминание сигнала тревоги.


Радиоволновые и комбинированные детекторы движения


3. 3. 1. Детекторы движения фирмы Dual Тес.

3. 3. 2. Детекторы движения серии 8100S.

3. 3. 3. Детекторы движения серии DT400.

3. 3. 4. Детекторы движения серии DG1000.

3. 3. 5. Комбинированные детекторы фирмы Arrowhead.

3. 3. 6. Извещатели объемные радиоволновые "Аргус-2" и " Волна-5".

3. 3. 7. Объемный радиоволновый детектор "Аргус-3".

3. 3. 8. Детектор движения наружного применения Piramid EH

Радиоволновые детекторы движения предназначены для обнаружения и регистрации движения в охраняемой зоне. Каждый детектор содержит СВЧ-модуль, в состав которого входят излучатель и приемник высокочастотных колебаний. В отличие от пассивных ИК детекторов, подробно рассмотренных выше, радиоволновые детекторы являются активными устройствами, так как излучают в пространство СВЧ колебания. Принцип действия этих приборов основывается на интерференции радиоволн сантиметрового диапазона или эффекте Доплера (изменение частоты принимаемого сигнала, отраженного от движущегося объекта).

При охране внутренних помещений по характеристикам радиоволновые детекторы аналогичны описанным выше пассивным ИК детекторам. Однако в отличие от них, они имеют более низкую помехозащищенность и достаточно высокий уровень СВЧ излучений. Поэтому в последнее время все чаще стали применяться приборы, в состав которых входят два детектора — пассивный ИК и радиоволновый. Это так называемые детекторы двойной технологии. В таких приборах пассивный И К детектор работает непрерывно. При регистрации им факта движения теплового объекта в зоне обнаружения включается радиоволновый детектор. Если последний подтвердит наличие подвижного объекта в зоне охраны, прибор сформирует и выдаст по шлейфу сигнализации тревожное извещение путем замыкания или размыкания контактов выходных реле. Такой режим работы детекторов позволяет обеспечить высокий уровень помехозащищенности прибора и уменьшить уровень СВЧ излучений, поскольку радиоволновый детектор включается только на короткое время.

Радиоволновые детекторы могут работать на одной из нескольких рабочих частот (литер), устанавливаемых с помощью переключателей на плате СВЧ-модуля прибора. Это позволяет использовать несколько однотипных детекторов, работающих на различных частотных литерах, в одном помещении одновременно

Таблица 3. 1. Пассивные ИК детекторы фирмы Arrowhead
