Наименование изделия
| Назначение
|
Приемники
|
4618-60
| Модель 4618-50 на 240 В
|
4619-50
| 8-канальный расширительный блок для модели 4618-50/60
|
4660
| Мультисканирующий 512-зоновыйриемник
|
4670-00
| Передатчик вызова обслуживающего персонала
|
4670-01
| Передатчик вызова обслуживающего персонала
|
4670-02
| Передатчик вызова обслуживающего персонала
|
4661
| Аналог модели 4660
|
4662
| Терминал оператора для модели 4660
|
Антенны
|
4594
| Четвертьволновая штыревая антенна BNS
|
4595
| 4-х элементная направленная антенна YAGI
|
4597
| Полуволновый диполь
|
4598
| Четвертьволновая спиральная антенна
|
4599
| Четвертьволновая спиральная антенна
Система безопасности САКС-
Система САКС-2М представляет собой устройство сбора и обработки информации, поступающей от различных средств обнаружения и контроля. К таким средствам относятся: охранные и пожарные датчики различных типов, ТВ камеры, электроуправляемые замки, освещение, вентиляция, системы пожаротушения, системы ограничения доступа и др.
В современной терминологии такие системы называют интегрированными, т. е. способными принимать сигналы и управлять всем спектром современных охранных устройств.
Система САКС-2М обеспечивает:
> точное определение места срабатывания любого средства обнаружения, выдачу звукового и светового сигнала, указание типа сработавшего устройства;
> регистрацию местоположения и времени срабатывания средств обнаружения и тревожных кнопок;
> контроль за состоянием коммуникационных линий и работоспособностью средств обнаружения;
> разнообразие способов постановки и снятия с охраны отдельных устройств или их групп;
> регистрацию всех событий, происшедших в системе, и возможность их просмотра за определенный промежуток времени;
> управление различными устройствами реагирования (блокировка дверей,
включение телекамер, систем пожаротушения, вентиляции и др.). САКС-2М — это программно-аппаратный комплекс, в состав которого входят: персональный компьютер IBM PC (с процессом не ниже Intel 386) с комплектом программ, приемная станция и адресные блоки на 6 зон (входов) каждый. Общее количество сигналов, принимаемых одной станцией, 1536.
Допускается использовать расширение до четырех одновременно работающих станций, что в итоге позволяет подключить к системе до 6144 перечисленных выше охранных устройств. В системе принята шлейфовая структура коммуникационных линий и передача сигнала в цифровой форме, что существенно упрощает ее монтаж.
Благодаря использованию в системе персонального компьютера, стандартные функциональные возможности подобных систем расширяются за счет используемого программного обеспечения. К таким возможностям относятся:
> получение поэтапных графических планов объекта охраны. На плане можно отобразить объект с прилегающей к нему территорией, подъезды к нему, поэтапные планы объекта, входы и выходы на этапах, план помещения и т. д.;
> вывод справочной информации о средстве обнаружения, рекомендаций по ликвидации создавшейся ситуации и любой другой полезной информации;
> ввод и хранение информации о принятых мерах и действиях персонала при возникновении тревожной ситуации;
> автоматическое управление различными устройствами реагирования без участия оператора;
> запись, обработка и анализ видеоизображений.
Программное обеспечение системы реализовано на языке Borland C++ под управлением операционной системы MS-DOS (версия 2. 0 и выше) для IBM совместимых компьютеров.
Максимальное число охраняемых помещений зависит от числа адресных датчиков, устанавливаемых в них. Под адресным датчиком подразумеваются собственно датчики и адресное устройство, обеспечивающее их идентификацию в сети.
Микропроцессорная логика позволяет работать системе без компьютера. При этом она может быть дополнительно укомплектована индикаторным светодиодным экраном или монитором, облегчающими работу оператора при отсутствии компьютера.
Вариант использования системы представлен на рис. 2. 53. Микропроцессорная логика, блочный подход к формированию аппаратной части, кодирование информации по уровням сложности делают систему весьма гибкой и адаптированной к широкому спектру объектов, начиная от мелких, на несколько десятков шлейфов, до очень крупных — на несколько тысяч шлейфов.
Удачные программные и аппаратные решения позволяют использовать любые типы датчиков, радиосвязь и реализовать охранные функции классическим способом (по проводам), предусмотрена возможность использования спутниковой связи, что позволяет оператору эффективно вести охрану объектов, расположенных на большой площади, с помощью мобильных патрулей.
Требуемая степень надежности системы достигается дублированием сложных блоков, т. е. ретранслятора и устройства сопряжения. В системе электропитания САКС-2М предусмотрено переключение источников питания: с сети переменного тока напряжением 220 В на питание от резервных аккумуляторов,
Рис. 2. 53. Вариант использования системы САКС-2М:
1 — охранные или пожарные датчики (любого типа); 2 — адресные устройства с шестью входами (1 — 32 на каждый шлейф); 3 — охранные шлейфы (8 шлейфов на 1 станцию); 4 — локальные приемные станции (1—8); 5 — центральная приемная станция; 6 — принтер; 7 — персональный компьютер
обеспечивающих непрерывную работу в течение не менее 72 часов. Основные технические характеристики системы САКС-2М:
Максимальное число адресов, обслуживаемых системой................... 12288
Максимальное число адресов на 1 локальную станцию..................... 1536
Количество шлейфов на 1 станции....................................................... 8
Максимальное число адресных устройств на 1 шлейф.......................... 32
Количество входов (адресов) на 1 адресное устройство......................... 6
Максимальное расстояние между станциями, м............................... 10000
Максимальная длина шлейфа, м....................................................... 500
Напряжение питания:
промышленная сеть, В........................................................ 220 ±15%
аккумуляторная батарея, В.................................................... 12± 10%
Напряжение в охранных шлейфах не более, В.................................. 13, 2
Напряжение в линии станция-станция не более, В................................ 27
Потребляемая мощность (1 станция) не более, Вт............................. 1150
Время передачи сигнала не более, с.................................................... 0, 5
Система идентификационных карточек Excel Photo ID
2.2.9. Система идентификационных карточек Excel Photo ID
Система Excel Photo ID фирмы Honeywell Inc. (США) использует идентификационные карточки с фотографическими изображениями, обеспечивает их изготовление, обработку и хранение в удобной для использования базе данных. Особенности системы:
> проста в использовании и обучении;
> поддержка усовершенствованных цифровых технологий сканирования и сжатия изображений;
> соответствие стандарту качества.
Система Excel Photo ID позволяет получить цветные идентификационные карточки с фотографиями (рис. 2. 48) и хранить изображения в графической базе данных. Она может производить поиск необходимых данных, обновлять информацию, заново печатать карточки, формировать отчеты и отслеживать изменения информации о персонале. Система проста в обслуживании. Даже начинающий пользователь компьютера уже через несколько минут работы может научиться самостоятельно изготавливать высококачественные идентификационные карточки. Изображения и подписи подвергаются сжатию с использованием улучшенных алгоритмов и хранятся вместе с информацией о владельце карточки.
Рис. 2. 48. Удостоверение с фотографией, изготовленное с помощью системы Excel Photo ID
Система создана по принципу открытых систем, она совместима с несколькими промышленными стандартами и имеет соответствующие интерфейсы, что обеспечивает более широкий выбор аппаратных средств и оправдывает вложенные в нее средства при постоянном развитии техники. Она совместима с большинством моделей плат обработки изображений и принтеров, а также поддерживает карточки любых форматов, обеспечивает связь по сети между компьютером главной рабочей станции обработки изображений и рабочими местами просмотра изображений.
База данных настраивается на конкретного потребителя. По желанию можно добавлять или удалять поля записей и изменять стандартное размещение информации на экране, что позволяет сделать базу данных по-настоящему индивидуальной. Благодаря использованию оболочки Windows, сбор и обновление информации о сотрудниках производится быстро и легко. Внешний вид идентификационных карточек и размер изображения можно изменить по желанию пользователя.
Система позволяет перемещать базу данных Excel Photo ID в другую компьютерную систему в стандартном формате ASCII, что дает возможность использовать эту информацию для всей организации или предприятия. Она имеет встроенную интерактивную подсказку (Help), что уменьшает расходы на обучение персонала.
Система позволяет контролировать возможность просмотра и изменения базы данных при помощи процедуры регистрации пользователя на каждом компьютере системы. Каждому пользователю присваивается идентификатор и пароль, благодаря которым он получает индивидуальные права доступа.
Система Excel Photo ID поддерживает сети промышленных стандартов:
локальную сеть Ethernet и сетевой протокол TCP/IP. Это наиболее распространенные сетевые стандарты, благодаря поддержке которых система Excel Photo ID может подключаться к существующим локальным и глобальным информационным сетям. Предусмотрена возможность пакетной печати.
Системы Excel Photo ID могут быть объединены через локальную или глобальную информационную сеть с системой ограничения доступа и охраны Honeywell, Excel Security Manager (XSM R515). Изображения, полученные в системе Excel Photo ID, могут просматриваться на рабочих местах операторов XSM.
Система предоставляет стандартные формы отчетов: список сотрудников, включая фотографии; статус изменения карточек; операции в системе; статус базы данных. Имеется возможность создавать свои собственные отчеты, используя информацию о владельцах карточек, изображения, информацию о действиях операторов и конфигурации системы.
Предусмотрено множество различных способов для легкого и быстрого поиска в базе данных конкретного владельца карточки. Поиск может производиться с использованием полей ключей, по имени и фамилии владельца карточки из списка или путем просмотра ряда уменьшенных изображений.
Система Excel Photo ID поддерживает практически неограниченное количество рабочих мест, принтеров, вариантов оформления карточек, размеров карточек, полей записей базы данных, отчетов. Она обеспечивает возможность использования устройств обработки изображений, обладающих наилучшим разрешением, за счет поддержки интерфейса управления средствами мультимедиа (MCI) системы Windows и интерфейса Twain.
Высококачественные изображения, как правило, при хранении занимают большой объем дискового пространства. За счет использования улучшенного метода сжатия изображения и формата FIF с регулируемым коэффициентом сжатия, система Excel Photo ID позволяет максимально использовать имеющееся пространство на диске. Сжатие может выполняться несколькими путями: по запросу, автоматически во время захвата изображения, в назначенное время, при отсутствии обращений в течение определенного времени.
Кроме тех достоинств, что перечислены выше, система Excel Photo ID позволяет использовать ее для изготовления таких документов, как:
> карточки сотрудников;
> удостоверения с фотографиями;
> удостоверения для бесплатного проезда в транспорте;
> студенческие билеты;
> водительские удостоверения;
> членские билеты;
> карточки медицинского страхования.
Систему также можно использовать для составления телефонных справочников, описей, для учета постоянных клиентов и т. д.
Система охранной сигнализации Intelliguard
Система охранной сигнализации Intelliguard 9000 фирмы Honeywell (США) разрабатывалась с единственной целью — удовлетворить потребности в охране учреждений максимально экономичным образом. Особенности системы:
> многофункциональная защита;
> охрана отдельных зон (до 8 зон);
> отдельные точки защиты (до 512 точек);
> доступ по коду (до 99 кодов);
> несколько центров управления (до 4 центров);
> локальное управление (до 8 клавиатур);
> независимые программируемые выходы (до 30 выходов).
Благодаря программному обеспечению, построенному по принципу зонального управления, Intelliguard 9000 подходит для любого типа помещений, вне зависимости от сложности структуры здания или расписаний.
Система поддерживает до восьми зон охраны, восьми локальных клавиатур управления, четырех командных центров управления, до 512 отдельных охранных точек, включая контакты дверей, кнопки тревоги и различные датчики, например датчики движения, температуры, ионизации и сейсмодатчики. При обнаружении тревоги система определяет зону, которая подверглась вмешательству. Скрупулезно выполненное программное обеспечение и надежность проверенных электронных компонентов делают эту систему уникальной. Гибкость является основным достоинством системы.

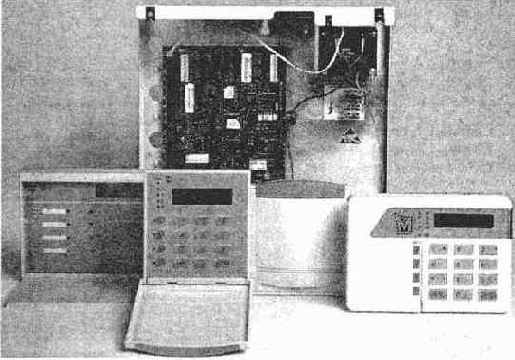

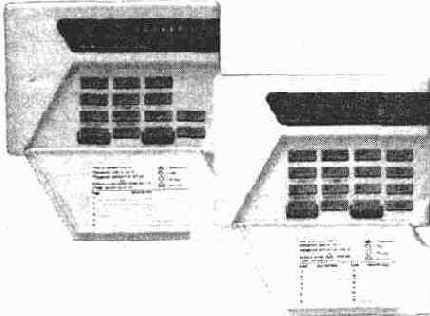

Рис. 2. 54. Пульт управления
Рис. 2. 55. Структурная схема системы Intelliguard 9000
Intelliguard 9000 может опознавать до 100 пользователей, идентифицируя их по коду доступа. Более того, каждый пользователь имеет персональный код, который он может изменять в любое время без предварительного предупреждения.
Охрана отдельных зон позволяет защищаться от внутренних и сторонних нарушений. В системе предусмотрена возможность брать под охрану и снимать с охраны до восьми различных зон здания независимо друг от друга, что позволяет осуществлять доступ в одну зону, в то время как остальные будут оставаться под охраной. Пульт управления системы представлен на рис. 2. 54. Любая зона охраны может быть связана с другой так, что охрана ее автоматически отключится при разрешении доступа в последнюю.
Чтобы не допустить несанкционированного использования системы, каждый раз при ее включении необходимо ввести персональный код доступа (идентификатор и собственно код). Для зон повышенной безопасности может использоваться двойной код доступа. Возможно назначение до 100 отдельных кодов доступа.
Структурная схема системы Intelliguard 9000 приведена на рис. 2. 55.
К одной панели можно подключить до четырех центров управления, что позволяет осуществлять контроль за системой из нескольких различных мест. Регистратор событий автоматически запоминает все события и идентификаторы пользователей для обеспечения контроля за ними. Все события запоминаются с указанием даты и времени. В период охраны отдельные точки можно отключить, сохранив защиту остальных точек. Каждое неисправное устройство включается индивидуально. Система имеет функцию тестирования своего состояния.
Пользователь может задавать время прохода из центра управления системы. В зависимости от требований к охране и расположения помещений задается локальный или контролируемый режим работы. Внешние устройства звуковой сигнализации могут устанавливаться снаружи здания для оповещения о срабатывании системы.
Система Intelliguard 9000 имеет резервное питание, которое осуществляется от аккумуляторной батареи и включается в случае сбоев в сетевом питании. Заряд батарей и контроль за его уровнем осуществляется с помощью двухуровневого зарядного устройства.
Основные технические характеристики системы:
Размеры:
блок управления, см........................................................... 37х27х7, 5
центр управления, см........................................................... 25х14х9
Напряжение питания:
первичное (50 Гц), В..................................................................... 26
вторичное (постоянное), В............................................................. 12
аккумуляторная батарея, Ахч.......................................................... 7
Протокол коммуникации............................................................. RS-485
Диапазон рабочих температур, °С.................................................. 0—49
Влажность при температуре 30°С, %............................................... 5—95
Системы контроля доступа серии PERCo-MS-
2.2.4. Системы контроля доступа серии PERCo-MS-1000
Системы контроля доступа серии PERCo-MS-1000 с использованием пластиковых карточек вместо ключей и пропусков предназначены для решения задач обеспечения безопасности и дисциплины. Системы этой серии являются оптимальным выбором, если задачи рациональной организации труда выходят за рамки простого ограничения доступа и необходимо:
> определить для сотрудников не только помещения, в которые разрешен доступ, но и время, в которое этот доступ можно осуществить;
> иметь информацию о том, что происходит в помещениях или на территории;
> обеспечить выполнение охранных функций.
Системы эффективны при установке на входе в различные учреждения, начиная с оборудования наружной двери небольшого офиса и до оснащения проходной предприятия. Они устанавливаются также на двери кабинетов и других внутренних помещений офисов, банков, учреждений, предприятий.
При оборудовании входных дверей и проходных особого внимания заслуживает то, что, помимо защиты от посторонних, имеется возможность контроля за соблюдением трудовой дисциплины.
При установке на дверях кабинетов и других внутренних помещений, помимо удобства пользования и престижного внешнего вида, большое значение приобретает возможность постановки помещения на охрану с помощью карточки и получение информации о последних событиях (например, кто последним входил в данное помещение, ставил/снимал его с охраны и т. д.).
При оборудовании системами серии 1000 нескольких объектов сотрудники могут проходить на различные объекты, используя одну и ту же карту.
Характеристика систем серии 1000
Любая система серии 1000 имеет возможность подключения к персональному компьютеру (ПК), что упрощает работу с ней и предоставляет пользователю дополнительные возможности. При оснащении нескольких помещений системами серии 1000 можно объединить системы в сеть, подключив их к одному компьютеру (рис. 2. 13).
Следует отметить, что все возможности систем по разграничению доступа и выполнению охранных функций могут быть реализованы и без ПК. Это чрезвычайно удобно в случаях, когда компьютер расположен далеко или не предполагается к использованию в целях контроля доступа.
Кроме того, достоинствами систем серии 1000 являются:
> широкий выбор моделей, различных по цене, что позволяет оптимизировать затраты на оборудование объекта;
> легкость и низкая стоимость монтажа систем;
> простота демонтажа и переустановки систем при переезде или изменении
назначения помещения.
В качестве исполнительных устройств в системах серии PERCo-MS-1000 используются электромеханические замки, турникеты, ворота, шлагбаумы и т. п. При организации линий контроля в качестве исполнительных устройств используются различные датчики.
Для идентификации пользователей используются бесконтактные или магнитные карты доступа.
Системы решают следующие задачи.
1. Разграничение доступа на объект:
> список сотрудников, имеющих право доступа на объект, устанавливается и может быть оперативно изменен ответственным лицом;
> имеется возможность указать, в какое именно время сотруднику разрешено входить в помещение или на территорию предприятия;
> для руководителей, ответственных лиц и охраны может быть разрешен проход в любое время («свободный доступ»);
> все события, в том числе входы/выходы сотрудников, запоминаются системой. Впоследствии эта информация может быть просмотрена, например, с целью контроля за соблюдением дисциплины (кто, когда пришел/ушел и пр.).
2. Охрана.
> в системах имеется специальный режим «Охрана». Ставить с помощью карточек помещение на охрану, снимать его с охраны могут только сотрудники с определенным уровнем доступа. Это позволяет
Рис. 2.13. Система контроля доступа серии PERCo-MS-1000
> разделить персонал на две (по уровню предоставляемого доступа) иерархические группы;
> в режиме «Охрана» в случае нештатных ситуаций система выдает сигнал тревоги;
> все тревоги, факты постановки/снятия помещения с охраны запоминаются системой и впоследствии могут быть просмотрены. Это позволяет осуществлять контроль в целях обеспечения безопасности.
Выбор модели системы серии PERCo-MS-1000
Система PERCo-MS-1103KD необходима для осуществления полного контроля за доступом в помещения с получением информации о том, кто и когда в него входил и выходил, без использования компьютера.
Контроллер этой модели имеет клавиатуру и дисплей, которые удобно использовать для занесения в систему и последующей корректировки списков сотрудников, имеющих право доступа в помещение, а также для просмотра информации о последних событиях. Системой можно оборудовать одну дверь с контролем входа или входа/выхода либо две двери с контролем входа. Система оснащена встроенными сиреной и аккумулятором. При необходимости ее можно подключить к компьютеру и объединить с другими системами серии 1000.
Применение системы PERCo-MS-1102 со встроенными аккумулятором и сиреной, но без клавиатуры и дисплея, является более дешевым вариантом при тех же функциональных возможностях, если планируется сразу подключить систему к компьютеру или объединить несколько систем в сеть.
PERCo-MS-1101 является еще более оптимальным и дешевым вариантом, если нет опасности пропадания сетевого питания и не нужна встроенная сирена.
PERCo-MS-1203KD с клавиатурой и дисплеем необходима для оборудования проходной с турникетом и организации контроля за перемещением персонала без использования компьютера. Эта универсальная мощная система также позволяет управлять шлагбаумом, воротами и другими исполнительными механизмами. При необходимости ее можно подключить к компьютеру и объединить в сеть с другими системами серии 1000.
Применение модели PERCo-MS-1201 без клавиатуры и дисплея будет более дешевым вариантом, если планируется сразу подключить систему к компьютеру или объединить в сеть с другими системами серии 1000.
Объединение систем серии PERCo-MS-1000
Для обеспечения дополнительного удобства эксплуатации систем контроля доступа серии 1000, их можно объединить в сеть, подключив к одному компьютеру.
Объединение систем предоставляет дополнительные возможности:
> централизованно формировать и редактировать списки сотрудников для каждого объекта;
> централизованно изменять установки систем, например время звучания сирены;
> - централизованно изменять режимы работы объектов, например ставить/снимать помещения с охраны.
Особенно это важно в случае, если на предприятии большое число объектов оборудовано такими системами.
К достоинствам объединения систем серии PERCo-MS-1000 в сеть следует отнести:
> единый принцип работы с системами различных моделей;
> легкость добавления к сети новых систем и увеличения числа контролируемых объектов;
> простое в использовании рускоязычное программное обеспечение.
Все это позволяет создавать и совершенствовать систему управления доступом, отвечающую потребностям конкретной организации.
Системы ограничения доступа фирмы International Electronics Inc
Фирма International Electronics Inc. (IEI) производит системы охраны и ограничения доступа на основе последних достижений науки и техники. Основным элементом этих систем является HUB-контроллер. Существует несколько разновидностей систем ограничения доступа, различающихся по своему назначению.

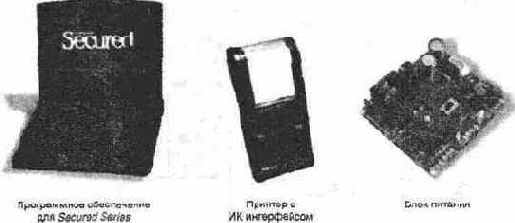

Рис. 2.42. Состав оборудования автономной системы контролера доступа серии Door Card Self-Contained Access Control.
Рис. 2.43. Состав оборудования системы Command 8 Control Series

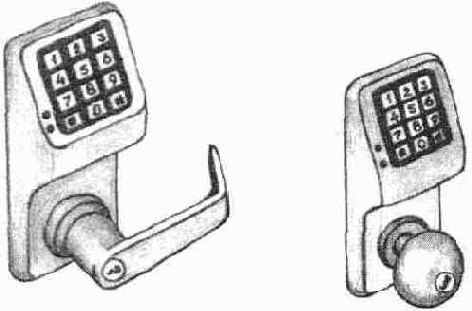

Устройства этой серии (рис. 2. 44) обладают всеми возможностями приведенных выше систем.
Однако, в отличии от них, функции управления этой системы сосредоточены в отдельном модуле, размещенном, как правило, вне досягаемости пользователей. Этот модуль и называют HUB-контроллером (рис. 2. 45).
Рис .2.44 Устройства ограничения доступа Secured S Series
Рис. 2/45 HUB- контроллер
Программирование системы осуществляется как непосредственно с клавиатуры HUB-контроллера, так и с персонального компьютера, обеспечивая, таким образом, возможность гибкого конфигурирования системы под конкретные условия использования. Существует также возможность дистанционного программирования контроллера при помощи модема.
Конфигурация системы, использующей HUB-контроллер, представлена на рис. 2. 46.
Рис. 2. 46. Конфигурация системы на основе HUB-контроллера
Особенности HUB-контроллера:
> вся управляющая электроника находится в отдельном блоке;
> обслуживает до 500 пользователей;
> работает с двумя считывателями;
> имеет часы реального времени;
> содержит буфер данных на 1000 событий;
> имеет И К выход для передачи информации на беспроводной принтер;
> имеет коммуникационный порт RS-232 (1200 бод) для связи с компьютером;
> реализует функцию «ввод кода под принуждением»;
> поддерживает 8 временных зон;
> может работать по расписанию для одной из 8 зон;
> поддерживает возможность работы в сети;
> имеет кнопку дистанционного управления замком;
> содержит программируемые по временному интервалу 4 выхода управления;
> предусмотрена возможность дистанционного управления с помощью модема.
Выходные реле блока управляют замком и включают звуковую или световую сигнализацию при взломе двери, при оставлении ее открытой и при попытке блокирования охраняемой зоны.
При монтаже расстояние от контроллера до считывателя или от контроллера до контроллера не должно превышать 30 м при двухпроводной линии, а при использовании экранированного кабеля — 150 м.
Основное реле контроллера коммутирует ток до 5 А, остальные — до 1 А при напряжении +24 В.
Фирма IEI производит весь спектр дополнительного оборудования для вышеперечисленных устройств (рис. 2. 47): программное обеспечение для Secured Series, инфракрасный принтер, блок питания в корпусе или без него, магнитные или бесконтактные карты, электронные ключи и многое другое.

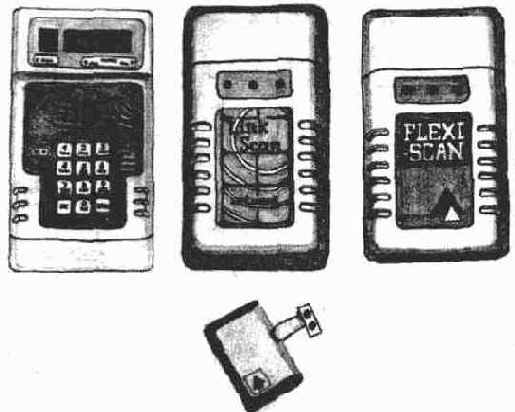

Рис. 2. 47. Дополнительные устройства фирмы IEI
Системы ограничения доступа компании Fermax
Для систем ограничения доступа компания Fermax (Испания) производит оборудование двух типов: локальные системы и цифровые многозоновые системы.
В локальных системах ограничение доступа осуществляется с помощью считывающего устройства и ключа, по предъявлению которого и осуществляется непосредственный доступ. В качестве ключа могут быть использованы бесконтактная идентификационная карта, ключ-кнопка или цифровая клавиатура. Считыватели могут программироваться во время использования или заблаговременно. Они предназначены для открывания дверей, снабженных электронными замками. При отсутствии идентификации система формирует сигнал тревоги. Локальная система — это удобство и безопасность за сравнительно низкую цену.
Цифровые многозоновые системы включают в свой состав необходимое количество локальных систем и осуществляют их взаимодействие. Цифровые системы, кроме свойств локальных систем, обладают также такими возможностями, как определение неисправных зон, разграничение зон по времени, разрешение доступа и фиксирование времени, даты и кода доступа.
Локальная система на основе бесконтактных идентификационных карточек
Эта система предназначена для организации ограничения доступа в офисы, квартиры, гаражи и другие помещения. Она прочна, легка в установке, проста в использовании, что весьма немаловажно при ее монтаже в гимнастических залах, спортивных аренах, концертных залах и галереях, в частных клубах и в других местах, где необходимо осуществлять контроль доступа в помещение.
В состав локальной системы входят:
> бесконтактная идентификационная карточка;
> Считыватель;
> устройство для программирования;
> - источник питания;
> дверной электронный замок.
Бесконтактная идентификационная карточка по своим размерам напоминает кредитную, магнитную или таксофонную карточку (рис. 2. 17). Она не требует встроенного источника питания и проста в обслуживании.
Рис. 2. 17 Идентификационная бесконтактная карточка
Каждая карточка имеет уникальный код, предотвращающий возможность его копирования. Все карточки имеют узкую магнитную полоску для дополнительного применения. При необходимости карточка может находиться внутри бумажника — нет надобности вынимать ее, чтобы открыть дверь. Достаточно поднести бумажник к считывателю, который производит идентификацию карточки, на расстоянии до 8 см.
Считыватель состоит из считывающего устройства и контроллера, объединенных в одном корпусе (рис. 2. 18), и может устанавливаться как снаружи, так и внутри помещения.
Рис. 2. 18 Считыватель бесконтактных карточек
Корпус считывателя имеет ударопрочную конструкцию, предохраняющую устройство от постороннего вмешательства. Открывание двери сопровождается включением зеленого светодиода на передней панели считывателя и звуковым сигналом. Контроллер считывателя способен идентифицировать до 475 идентификационных карточек-ключей.
Устройство для программирования (программатор) карточек-ключей и контроллера считывателя (рис. 2. 19) не является обязательным для локальной
Рис. 2. 19 Программатор карточек-ключей и контроллера считывателя
системы ограничение доступа. Его рекомендуется использовать только для улучшения сервисных возможностей локальной системы.
Программатор используется только в том случае, когда необходимо запрограммировать новую идентификационную карточку-ключ или удалить из памяти контроллера считывателя код утерянной карточки.
Для питания системы используются два типа источников питания (рис. 2. 20). Основной источник питания (справа на рисунке) рассчитан на ток нагрузки до 1, 5 А и постоянное напряжение 12 В. Его корпус выполнен из огнеупорного ударопрочного материала. Резервный источник питания имеет те же самые характеристики, что и основной. Он предназначен для питания системы при отключении основного источника и в автономном режиме работы системы обеспечивает не менее 400 срабатываний замка.
Рис. 2. 20. Источники питания локальной системы
Локальные системы компании Fermax работают с различными открывающими устройствами, например с автоматическими гаражными воротами или турникетами.
Схема подключения локальной системы представлена на рис. 2. 21. Основные характеристики локальной системы:
> обслуживает до 175 пользователей;
> имеет дистанционное управление замками с помощью кнопки;
> осуществляет управление открыванием дверей;
Рис. 2. 21. Схема подключения локальной системы
> программируемое время разрешения доступа;
> исключает возможность копирования карточек;
> использует считыватель, пригодный для внутреннего и наружного приме нения, выполненный в ударопрочном и огнеупорном корпусе;
> позволяет считывать код карточки на расстоянии до 8 см.
Локальная система с использованием технологии компании Dallas
Система предназначена для организации ограничения доступа в офисы, на стоянки или в лифты. Система активизируется, в отличие от описанной выше, только при контакте кодового ключа со считывателем.
Для организации системы ограничения доступа с использованием контактного кодового ключа необходимы следующие устройства:
> электронный кодовый ключ;
> контактный считыватель;
> контроллер;
> программатор;
> источник питания.
Электронный кодовый ключ выполнен по технологии компании Dallas. В ударопрочном и влагозащищенном корпусе, оформленном в виде брелка (рис. 2.22), содержатся литиевая батарейка и микросхема памяти с уникальным идентификационным кодом, защищенным от копирования,
Рис.2.22.Электронный кодовый ключ
Контактный считыватель (рис. 2. 23) предназначен для считывания кода электронного кодового ключа. Он выполнен в виде платы, помещенной в высокопрочный металлический корпус.
Рис. 2.23 Контактный считыватель
Для открывания одной или нескольких дверей считыватели могут соединяться параллельно в единую систему. Управление системой может быть организовано по замкнутому циклу с помощью контроллера (рис. 2. 24). Коды ключей заносятся, хранятся в его памяти и используются для идентификации кодовых ключей пользователей. Система позволяет обслуживать до 680 кодовых ключей.
Рис. 2. 24 Контроллер для организации управления системой по замкнутому циклу
Программатор системы (рис. 2.25) выполнен в виде отдельного блока. Он предназначен для первоначального программирования и последующего обслуживания системы. Программирование контроллера может быть произведено вручную или с помощью персонального компьютера. Доступ к программатору осуществляется с помощью мастер-ключа, который входит в состав системы и не может быть подделан. Мастер-ключ выполняет функции, аналогичные мастер-картам.
Рис. 2.25 Программатор системы
Рис. 2.26. Схема подключения локальной системы
В данной локальной системе используются точно такие же источники питания, как и в рассмотренной выше.
Система может работать с различными запорными устройствами. Схема подключения локальной системы приведена на рис. 2. 26. Характеристики локальной системы, использующей технологию Dallas:
> обслуживает до 680 пользователей;
> проводное дистанционное управление дверьми с помощью кнопки;
> возможность параллельного подключения двух считывателей;
> осуществляет контроль за открыванием дверей с включением сигнала
тревоги;
> программируемые время разрешения доступа и длительность звучания
сирены;
> проста в налаживании и установке;
> возможность ручного и автоматического программирования;
> обеспечивает доступ к программатору с помощью мастер-ключа;
> не позволяет копирование кодовых ключей;
> имеет возможность внешней и внутренней установки считывателей.
Локальная система с использованием устройства набора кода
Эта система предназначена для использования в коттеджах, дачах и других помещениях, где необходимо ограничивать доступ. Доступ осуществляется путем ввода с клавиатуры цифрового кода, который может состоять из 4—6 цифр. Открывание и закрывание замка двери сопровождается звуковым и световым
cигналами. При необходимости для повышения степени надежности системы возможно использование вторичного кода, набираемого после основного. Система включает в себя электронное устройство набора цифрового кода (клавиатуру), контроллер, источник питания и электронный дверной замок.
Устройство набора цифрового кода (рис. 2. 27) выполняет функцию считывания кодов нажимаемых клавиш и ввода их в контроллер, обеспечивающий идентификацию кодов пользователей и разрешение или ограничение доступа в помещение. Устройство набора кода выполнено на плате, помещенной в ударопрочный корпус, на внешней стороне которого размещаются клавиши клавиатуры.
Рис. 2. 27 Устройство набора цифрового кода
Два устройства набора цифрового кода могут подключаться параллельно при установке одного снаружи, а другого внутри помещения, или на разных входах в помещение. Каждое устройство позволяет вводить два кодовых слова, состоящих из 4 — 6 цифр каждое, и имеет два выхода для управления исполнительными устройствами и передачи сигнала тревоги на контроллер.
Контроллер (рис. 2. 28) предназначен для управления всей системой, обработки вводимых с клавиатуры кодов и их идентификации.
Рис.2.28 Контроллер системы
Контроллер выполнен на отдельной плате, размещенной в металлическом корпусе, и устанавливается - внутри охраняемого помещения. Для питания локальной системы также используются два вида источников питания: основной и резервный, их характеристики были приведены выше. Схема подключения системы представлена на рис. 2. 29
Рис. 2. 29. Схема подключения локальной системы
Основные характеристики локальной системы, использующей устройства набора кода:
> использование встроенной микропроцессорной системы;
> использование двух независимых временных зон;
> отображение программируемого кода по инициативе пользователя;
> параллельное подключение нескольких устройств набора кода;
> простой монтаж и настройка;
> установка клавиатуры внутри и (или) снаружи помещения.
Цифровая многозоновая система ограничения доступа
Когда контроль доступа необходимо осуществить в разных по значимости помещениях или в различное время суток, локальной системы становится недостаточно и возникает необходимость в использовании многозоновой цифровой системы. Центральный пульт многозоновой системы может управлять одновременно 32 локальными системами, при этом для идентификации могут применяться любые известные устройства ввода (считывания), используемые в простых локальных системах, как это показано на рис. 2. 30.
Периферийные устройства, такие как считыватели, клавиатуры, замки и т. п., могут использоваться в различных комбинациях и конфигурациях.
Цифровой контроллер делает возможным запись происшествий и событий, в том числе и выборочно, с целью дальнейшей их обработки. Он может наблюдать за различными тревожными датчиками и в случае их срабатывания действовать в соответствии с заложенной программой. Контроллер позволяет идентифицировать до 10 групп пользователей и обрабатывать поступающую информацию для каждой из групп в установленном формате: правильность доступа, день недели, временная зона (т. е. время, в течение которого разрешен доступ). Каждая
Рис. 2. 30. Многозоновая цифровая система
группа имеет свое имя и код для доступа в соответствующее помещение. Система поддерживает до 1020 пользователей. Для выполнения системой своих функций центральный пульт управления должен содержать следующие блоки и модули: центральный блок и источник питания, выходной модуль, модуль памяти, управляющий модуль, модуль сигнала тревоги.
Центральный пульт предназначен для объединения всех модулей управления с помощью процессорного устройства (CPU). Кроме CPU, блок содержит
Рис. 2.31 Центральный пульт управления
интерфейсы считывателей, стабилизатор напряжения и источник резервного питания. Блок размещается в металлическом ударопрочном корпусе (рис. 2. 31) и устанавливается на стене.
Центральный пульт объединяет в себе все основные и сменные модули, необходимые для монтажа системы. Он управляет всеми этими модулями во время работы.
Выходной модуль предназначен для включения электронных дверных замков при поступлении на него сигнала разрешения доступа и номера двери. Модуль выполнен в виде отдельной платы (рис. 2. 32), на которой расположены 8 электронных реле и схема управления.
Рис. 2.32 Выходной модуль открывания дверей
Каждый выходной модуль позволяет управлять 8 дверными замками. В центральном блоке имеется возможность установки 4 таких модулей, что позволяет осуществлять доступ в 32 помещения.
Модуль памяти предназначен для записи, считывания и хранения служебной информации. Он выполнен на отдельной плате (рис. 2. 32), выпускаемой в зависимости от количества пользователей в двух модификациях: на 254 или на 1020 ячеек. В последних хранится информация следующего содержания: имя пользователя, номер группы и код доступа.
Рис. 2. 33 Модуль памяти
Источник питания предназначен для снабжения центрального пульта управления и периферийных устройств постоянным током до 4 А и напряжением+ 12 В, а также для преобразования входного переменного напряжения 80—270 В в напряжение+ 12 В и его стабилизации. Источник питания выполнен в ударопрочном огнеупорном корпусе (рис. 2. 34).
Рис. 2. 34 Источник питания
Рис. 2.35 Управляющий модуль
Програмирование системы удобно проводить с помощью клавиатурного считывателя с дисплеем. Если считыватели такого типа не используются в конфигурации системы или количество пользователей велико, а также для удобства программирования используется управляющий модуль, входящий в состав центрального пульта. Этот модуль позволяет выдавать на персональный компьютер обобщенную информацию, поступающую со считывателей: разрешение доступа, увеличение или уменьшение контролируемых входов, их модификацию и др.
При необходимости для регистрации происходящих событий в масштабе реального времени модулю может быть подключен принтер, а для передачи информации по каналам связи — модем.
Рис. 2.36 Модуль сигналов тревоги
Модуль сигналов тревоги предназначен для обработки тревожных сигналов, приходящих с датчиков различного типа. Он выполнен в виде отдельной платы со стандартным разъемом (рис. 2. 36).
Модуль сигнала тревоги обеспечивает функционирование системы, в которой используется центральный пульт с тремя зонами охраны (каждый центральный блок позволяет объединять до 4 модулей).
В цифровой многозоновой системе могут быть использованы считыватели различных типов, в том числе и те, что используются в локальных системах.
Считыватели идентификационных карточек (рис. 2. 37) позволяют использовать специальные идентификационные карточки с уникальным кодом, предотвращающим возможность его копирования.
Считывание идентификационного кода карточки осуществляется за время менее 1 с. Считыватель прост в использовании. Контактные считыватели, также как и в локальных системах, используют технологию компании Dallas (рис. 2. 38). Считывание кода происходит при касании считывателя кодовым ключом.
Рис. 2. 38 Контактный считыватель
Код, записанный в микросхеме памяти карточки, защищен от копирования. Устройство набора цифрового кода с дисплеем предназначено для считывания и отображения набираемых с помощью клавиатуры кодов и передачи их на центральный пульт, который обеспечивает разрешение доступа при вводе кодов, состоящих из 4—6 цифр и зарегистрированных в памяти контролера и системы (рис. 2.39).
Рис. 2. 39 Устройство набора цифрового кода с дисплеем
На дисплее отображается текущее время и дата, которые фиксируются в памяти устройства при наборе кода и выводятся на принтер или компьютер вместе с кодом доступа.
Нажатие клавиш сопровождается тональным звуковым сигналом, а номер нажатой клавиши клавиатуры выводится на дисплей для контроля набора или коррекции кода. Устройство набора цифрового кода может быть использовано для программирования всей системы.
Электронное устройство набора кода, аналогичное используемым в локальных системах (рис. 2. 40), позволяет вводить код доступа нажатием от 4 до 6 цифр. Код может состоять из двух кодовых слов.
Рис. 2.40 Клавиатурный считыватель
Нажатие клавиш сопровождается звуковым тональным сигналом. В случае ввода неразрешенного кода выдается сигнал другой тональности. На рис. 2. 41 представлена схема использования цифровой многозоновой системы.
Соединение считывателей с центральным блоком осуществляется двухжильным проводом сечением не менее 0, 45 мм2, соединение центрального блока и дверных замков — двухжильным проводом сечением не менее 1 мм2.
Цифровая многозоновая система может быть использована совместно с видео- и аудиосистемами охраны, наблюдениями и ограничения доступа в любой конфигурации.
Рис. 2. 41. Схема использования цифровой многозоновой системы
Системы охранной сигнализации Delta Net
Семейство систем охранных сигнализаций Delta Net фирмы Honeywell (США), обеспечивающих охрану и безопасность, включает в себя обычные и интеллектуальные системы обнаружения и оповещения, системы охраны и ограничения доступа.
Система Delta Net FS90 F&S System (FS90) предназначена для обнаружения несанкционированных действий в стандартной и нестандартной зонах, в пересечении зон, для оповещения, контроля, наблюдения и сигнализации, управления отключением зон и подачи локальных звуковых сигналов. Функции охраны включают в себя непосредственное и дистанционное переключение режимов и высоконадежное наблюдение.
Система Delta Net FS90 Plus F&S System (FS90 Plus) предназначена для поддержки функций F&S по контролю и управлению конкретными охранными устройствами (а не только целыми зонами). Система FS90 Plus включает в себя до девяти интерфейсных плат интеллектуальных адресных шлейфов, каждая из которых поддерживает либо два двухжильных шлейфа, либо один устойчивый к неисправностям цепи четырехжильный шлейф. Каждый шлейф контролирует до 99 индивидуально адресуемых аналоговых датчиков и до 99 адресуемых пунктов контроля и управления, всего до 967 пунктов в одной системе.
Системы ограничения доступа контролируют до 8 устройств считывания магнитных карточек и (или) устройств набора кода (до 29). Система позволяет применять карточки, изготовленные по различным технологиям, допускает многоуровневый запрет повторного прохода, допуск в помещение только двух или более сотрудников одновременно, доступ только в присутствии оператора, управление лифтами.
Особенности системы:
> обычное и интеллектуальное обнаружение и сигнализация;
> автономное функционирование и (или) интеграция с системами более высокого уровня;
> конфигурирование в соответствии с конкретными требованиями;
> легко изменяемые файлы данных в энергонезависимой памяти;
> ограничение доступа и управление дверьми.
Система Delta Net FS90 F&S System
Система FS90 состоит из блока питания, батареи аварийного питания, системной платы с восемью слотами для установки функциональных плат и девятью клеммниками для подключения кабелей, управляющей платы (СА Control Board), которая может управлять четырьмя полностью оснащенными системными платами, и ряда функциональных плат для конкретных применений. Системная плата размещена в корпусе с запирающейся дверцей (рис. 2. 49).
Размещение всех компонентов в корпусе показано на рис. 2. 50. Корпус может быть одинарной или двойной вместимости и содержать одну или две системные платы соответственно.
Для контроля за целостностью системы управляющая плата каждые 24 часа вычисляет контрольную сумму файлов своей операционной системы и сравнивает ее со значением, полученным ранее, а тестирующие шлейфы генерируют сигналы тревоги в случае сбоя микропроцессора.
Рис. 2. 49 Система FS90
Оснащенная коммуникационной платой и соответственным образом подключенная, FS90 может служить для сбора данных в системах более высокого уровня. Если связь с такими системами потеряна, FS90 продолжает самостоятельно обеспечивать охрану и противопожарную безопасность.
Операционная система комплекса FS90 хранится в электрически программируемом ПЗУ. Пользователь может изменять значения параметров, используемых по умолчанию, с помощью переключателей на управляющей плате. В охраняемых зонах на контрольных панелях обеспечивается:
> индикация состояния тревоги или неисправности в зоне;
> отключение конкретной зоны охраны;
> проверка угрозы (временной интервал до 60 с);
Рис. 2. 50. Размещение компонентов в корпусе системы FS90
> повторное обнаружение;
> индикация тревоги или неисправностей по зонам охраны;
> -кодирование сигналов тревоги (от 20 до 120 гудков в минуту) для каждой охраняемой зоны;
> задержка подачи сигнала тревоги;
> отключение сигнала тревоги (до 8 минут).
Для дополнительной охраны системы от попыток получения несанкционированного доступа (НДС) к ней модуль, расположенный на конце линии, посылает закодированные сигналы, которые расшифровываются декодером на функциональной плате системы FS90. При несоответствии отправленных модулем кодов с хранящимися в памяти системы или при отсутствии сигналов от модуля срабатывает сигнализация.
Основные технические характеристики системы FS90:
Диапазон рабочих температур, С............................................ от 0 до 49
Влажность, %............................................................................... 5 — 95
Напряжение питания, В..................................................................... 28
Потребляемый ток:
в дежурном режиме не более, А....................................................... 2
в состоянии тревоги не более, А....................................................... 4
Система Delta Net FS90 Plus F&S System
Система FS90 Plus выполняет все функции системы FS90, а также ряд дополнительных. Она обрабатывает аналоговую информацию от тепловых и дымовых датчиков. Модули контроля типа ТС809А и ТС809В поддерживают работу шлейфа по контролю охранных, контрольных и противопожарных устройств. Пример шлейфа приведен на рис. 2. 51.
При коротком замыкании на участке шлейфа модуль изоляции ТС811А позволяет отключить его. При чем это не повлияет на работу остальных частей шлейфа.
Рис. 2. 51. Пример шлейфа FS90 Plus
FS90 Plus может находиться в трех режимах: охраны, наблюдения и неисправности. Имеется возможность определения адреса датчика и его состояния, а также регулировки порогов срабатывания датчиков и других параметров.
Для уменьшения ложных срабатываний FS90 Plus проводит контроль состояния детекторов, проверяет уровни сигналов аналоговых датчиков и по среднесуточному значению контролируемого параметра автоматически производит коррекцию их чувствительности.
Дополнительно на терминале более высокого уровня отображается информация об адресе устройства и его состоянии.
Система FS90 Plus Delta Net Graphic Central
Система охранно-пожарной сигнализации FS90 Plus Delta Net Graphic Central (с центральной графической системой — ЦГС) предоставляет, с одной стороны, такое экономное решение, как многоканальность, а с другой — всю мощь централизованной системы управления зданием. В автономном режиме панели FS90 Plus сами по себе обеспечивают надежную защиту. Одновременно они могут служить распределенными панелями коммуникации для центральной станции, что позволяет оператору получать дополнительную информацию и расширять функции управления зонами. Особенности системы:
> минимальные затраты при монтаже системы;
> превосходный интерфейс пользователя;
> мгновенное отображение на графическом дисплее информации по зданию;
> простота изменения конфигурации системы в соответствии с дополнительными требованиями;
> связь с другими системами управления зданием;
> надежная защита на местах.
ЦГС позволяет оператору просматривать, изменять и сохранять данные, передаваемые по комбинированной сети отдельными панелями сигнализации. Используя мощную компьютерную графику и программное обеспечение, персо-
Рис. 2. 52. Командный блок системы
нал, отвечающий за управление зданием и безопасность, может быстро оценить состояние системы, выполнить необходимые инструкции, выявить и устранить возникающие проблемы, а также вести архив данных.
Графический дисплей с высоким разрешением позволяет просматривать и оценивать информацию о состоянии системы. Цветное отображение информации облегчает определение состояния системы (норма, тревога, неисправность). Любая система семейства Delta Net F&S, независимо от того, работает она самостоятельно или соединена с ЦГС, может дополняться командным блоком (рис. 2. 52), в состав которого входят:
> жидкокристаллический дисплей для вывода текстовых сообщений о неисправностях и тревогах;
> принтер с термобумагой для распечатки данных;
> клавиатура для ввода команд и данных.
Системы охраны и наблюдения
2.3.1. Системы охранной сигнализации Delta Net.
2.3.2. Система безопасности САКС-2М.
2.3.3. Система охранной сигнализации Intelliguard 9000.
2.3.4. Охранные системы фирмы С&К Systems, Inc.
2.3.5. Охранные панели и системы фирмы Scantronic.
2.3.6. Универсальная программно-контрольная охранно-пожарная панель DS7400Xi с мультиплексной шиной.
2.3.7. Интегрированная охранная система "Росси" .
2.3.8. Звуковая охранная сигнализация "Ревун".
2.3.9. Прибор приемно-контрольный охранно-пожарный "Аккорд" .
2.3.10. Прибор приемно-контрольный охранно-пожарный "Аккорд-2" .
2.3.11. Извещатели охранные линейные оптико-электронные фирмы СПЭК.
Если вы заинтересованы в надежной охране вашей личной собственности (имущества квартир, загородных домов, дач, гаражей и т. п.), собственности вашей фирмы или предприятия (офисов, магазинов, складов, производственных помещений), то незаменимыми помощниками в этом деле станут системы охраны, наблюдения и безопасности отечественного и зарубежного производства.
Существует множество современных систем сигнализации различного уровня сложности — от простых «кнопок» до сложных микропроцессорных устройств. Эти системы имеют, как правило, автономное питание. Они обеспечивают контроль охраняемой территории с помощью специальных датчиков-извещателей, четко фиксирующих любые нарушения охраняемой зоны и выдающих звуковое оповещение об этом. Многие системы имеют возможность дистанционной передачи сигнала тревоги на центральный пульт охраны и выполняют ряд других сервисных функций.
С целью более полного понимания излагаемого ниже материала рассмотрим основные определения и термины, используемые при описании принципов функционирования систем охраны и безопасности.
Системы охраны и безопасности в процессе работы могут находиться в различных режимах: в режиме охраны (полной или частичной), в режиме наблюдения (снята с охраны) и режиме входа/выхода (см. ниже).
В режиме полной охраны система осуществляет контроль за всеми подключенными зонами (датчиками) и обеспечивает наивысший уровень безопасности. В режиме частичной охраны возможно отключение некоторых зон, например детекторов движения, расположенных внутри помещения. В этом режиме нахождение в помещении людей и животных не влияет на работу системы, но в то же время позволяет контролировать взлом окон, дверей, стен, возникновение пожара и т. п.
В состоянии тревоги производится выдача тревожных извещений путем замыкания или размыкания контактов выходных реле системы (и подключенного к ним охранного шлейфа) или путем передачи модулированных ВЧ сигналов по линиям связи на пульты охраны и включения исполнительных устройств и извещателей (сирен, прожекторов, автодозвонщиков и т. п.). Передача модулированных ВЧ сигналов производится с помощью аппаратуры высокочастотного уплотнения типа «Атлас-3», «Атлас-6» и т. п. по занятым телефонным линиям связи на пульты охранных систем типа «Фобос», «Нева» и т. п.
В состоянии тревоги одной из зон система фиксирует и заносит в память номер или адрес сработавшей зоны, время события и другую информацию. При этом остальные зоны продолжают находиться в режиме охраны. Из режима наблюдения в режим охраны зоны могут переводиться с контрольной панели вручную оператором или автоматически, по истечении определенного интервала времени, программируемого в широких пределах.
В случае использования многозоновой системы охраны существует возможность определения более или менее критических зон тревоги. Например, срабатывание зоны охраны внешнего периметра будет являться менее критической зоной тревоги, чем срабатывание зоны внутри помещения (например, срабатывание пожарных датчиков). При этом менее критические тревоги могут отменяться более критическими.
Режим входа/выхода необходим для организации перемещения по охраняемому объекту с целью выключения (включения) режима охраны. В этом режиме переход зон в состояние тревоги может происходить без задержки и с задержкой по времени. В первом случае система переходит в состояние тревоги сразу же после срабатывания зоны прохода (дверь, турникет и т. п.), причем восстановление зоны не приводит к отмене этого режима. Во втором случае переход системы в состояние тревоги происходит с временной задержкой (единицы-десятки секунд), что позволяет пользователю при входе отключить режим охраны до срабатывания системы, а при входе — заблокировать включение зон охраны и переход системы в состояние тревоги на время, необходимое для того, чтобы спокойно покинуть помещение. Время задержки может программироваться пользователем в широком диапазоне значений. В некоторых системах охраны предусматривается программирование маршрута прохода. Это позволяет включать временную задержку в нескольких зонах, расположенных на маршруте следования пользователя от входа до контрольной панели и обратно.
В зависимости от используемых датчиков система охраны состоит из зон, различных по своему функциональному назначению. Наиболее часто встречаются следующие типы зон:
> тревоги;
> нападения (кнопка тревоги);
> принуждения;
> круглосуточной (24 часа) охраны;
> вмешательства;
> прохода (входа/выхода).
Зона нападения представляет собой специально устанавливаемую или расположенную на клавиатурной панели кнопку тревоги, нажатие на которую переводит систему в состояние тревоги, независимо от того, в каком режиме работы она находилась до этого.
Зона принуждения (зона молчаливой тревоги) предназначена для перевода системы в состояние тревоги в том случае, когда пользователя путем насильственных действий принуждают отключить режим охраны. При этом система выдает тревожное извещение на пульт охраны без звуковой или световой сигнализации, имитируя снятие режима охраны.
Зона круглосуточной (24 часа) охраны предназначена для постоянной работы с использованием электроконтактных датчиков из фольги, детекторов битого стекла, датчиков пожарной сигнализации и т. п. Эта зона может находиться в режиме охраны круглосуточно, независимо от того, в каком режиме находятся другие зоны.
Зона вмешательства Tamper представляет собой набор датчиков вскрытия детекторов движения, битого стекла и линий установленного оборудования, которые срабатывают при попытке блокирования подключенных к системе видеокамер, датчиков, сирен и другого оборудования путем закорачивания или обрыва соединительных проводов, вскрытия корпусов или их перемещения (например, снятие со стены). При нарушении этой зоны в режиме наблюдения (система снята с охраны) срабатывает местная тревога (сирена, звонок). В остальных режимах дополнительно выдаются извещения на центральный пульт наблюдения установленным порядком.
Зона входа/выхода. Нарушение этой зоны в режиме охраны вызывает немедленную реакцию системы и переход ее из нормального состояния в состояние тревоги. Возможен режим, при котором зона входа/выхода переводит систему из нормального состояния в состояние тревоги с задержкой по времени.
Универсальная программно-контрольная охранно-пожарная панель DSXi с мультиплексной шиной
2.3.6. Универсальная программно-контрольная охранно-пожарная панель DS7400Xi с мультиплексной шиной
Панель DS7400Xi — это устройство, обеспечивающее охрану и пожарную безопасность помещений. Она имеет встроенный модем, подключаемый к двум телефонным линиям. Возможно подключение до 8 клавиатур и взаимодействие с компьютером через стандартный интерфейс RS-232. Основные характеристики:
> 8 базовых зон с расширением до 16 при 2-х проводной системе подключения извещателей;
> расширение до 128 зон при 4-х проводной схеме подключения извещателей;
> возможность программирования пожарных шлейфов с подтверждением тревоги;
> логическое деление на 4 подсистемы;
> до 36 программируемых релейных выходов;
> 2 базовых программируемых выхода типа «открытый коллектор» (12 В/1 А и 12 В/500 мА);
> 60 паролей пользователей с многоуровневыми полномочиями;
> возможность подключения до 8 клавиатур;
> память на 400 событий;
> возможность подключения принтера;
> встроенный модем;
> программное обеспечение для дистанционного программирования и контроля состояния системы.

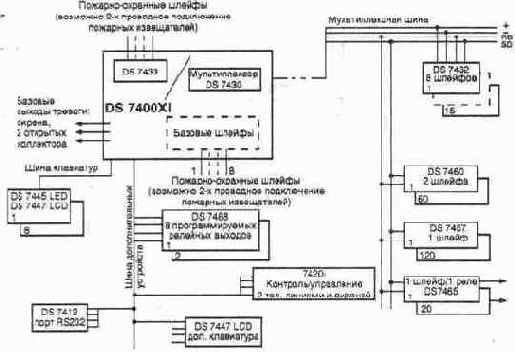

Рис. 2. 70. Применение панели DS7400Xi
Структурная схема системы охраны на основе приемно-контрольной охранно-пожарной панели DS7400Xi представлена на рисунке 2. 70.
Система не требует предварительного программирования и поддерживает все основные форматы передачи сообщений по телефонной линии. Информацию, содержащуюся в памяти панели, можно выводить в реальном масштабе времени на принтер или на персональный компьютер.
Звуковая охранная сигнализация «Ревун»
Звуковая охранная сигнализация «Ревуна предназначена для охраны стационарных объектов. Она оснащена встроенной сиреной мощностью 110 дБ, имеет автономное питание и обеспечивает три зоны охраны. Система позволяет использовать ИК детекторы, детекторы битого стекла, контактные датчики, пожарные датчики и др.
Основные технические характеристики сигнализации «Ревуна:
Количество зон охраны...................................................................... 3
Мощность встроенной сирены, дБ..................................................... 110
Встроенный аккумулятор, Ахч........................................................... 1, 6
Напряжение питания, В..................................................................... 12
Диапазон рабочих температур, С....................................... от -30 до+ 40
Габаритные размеры металлического корпуса, мм..................... 175х275х50
Масса не более, кг............................................................................ 2, 0
Структурная схема сигнализации "Ревун" представлена на рис. 2.72.
Сигнализация имеет три зоны охраны:
> зона 1 — зона с задержкой срабатывания на вход;
> зона 2 — зона мгновенного срабатывания (включает в себя ИК детекторы, детекторы битого стекла, оконную фольгу);
Рис. 2.72. Структурная схема охранной сигнализации «Ревун»
> зона 3 — зона круглосуточной охраны (включает в себя кнопки тревоги, пожарные датчики, линии Tamper установленного оборудования: видеокамер, охранных датчиков, выносных сирен).
Питание системы осуществляется от встроенной аккумуляторной батареи (12 В/1, 6 Ахч), которая автоматически подзаряжается от сети переменного тока. Система имеет вход для подключения выносного выключателя блока. Кроме того, система имеет выходы:
> для подключения внешних сирен, стробовспышек;
> для подключения внешних устройств (ток нагрузки до 1 А);
> для подключения выносного охранного маячка;
> для управления автодозвонщиком;
> «+ 12 В/1, 6 Ахч» для охранных датчиков и другого оборудования, требующего бесперебойного питания. Блок управления системы позволяет осуществлять следующие регулировки:
времени задержки на вход, с.......................................................... 1 — 60
времени звучания сирены при срабатывании зоны 1, мин................... 1—5
времени звучания сирены при срабатывании зоны 2, мин................... 1—5
Интервалы задержек по зонам устанавливаются подстроечными резисторами R1, R2, R3 соответственно, расположенными на плате управления блока.
